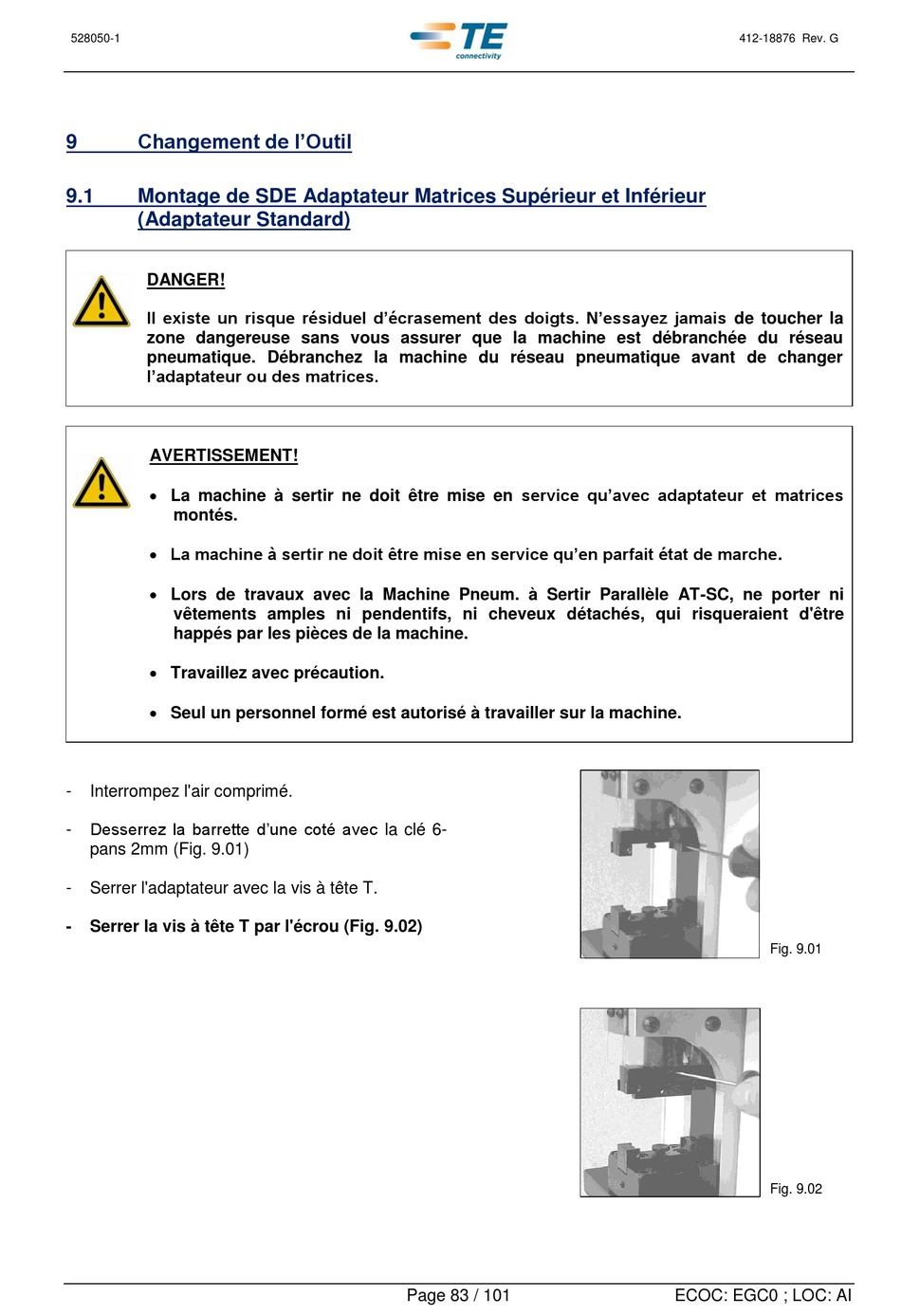

Changement De L'outil; Montage De Sde Adaptateur Matrices Supérieur Et Inférieur (Adaptateur Standard) - TE Connectivity AT-SC Operating Instructions Manual

528050-1

Changement de l'Outil

9
9.1 Montage de SDE Adaptateur Matrices Supérieur et Inférieur
(Adaptateur Standard)
DANGER!
Il existe un risque résiduel d'écrasement des doigts. N'essayez jamais de toucher la
zone dangereuse sans vous assurer que la machine est débranchée du réseau
pneumatique. Débranchez la machine du réseau pneumatique avant de changer
l'adaptateur ou des matrices.
AVERTISSEMENT!
 La machine à sertir ne doit être mise en service qu'avec adaptateur et matrices
montés.
 La machine à sertir ne doit être mise en service qu'en parfait état de marche.
 Lors de travaux avec la Machine Pneum. à Sertir Parallèle AT-SC, ne porter ni
vêtements amples ni pendentifs, ni cheveux détachés, qui risqueraient d'être
happés par les pièces de la machine.
 Travaillez avec précaution.
 Seul un personnel formé est autorisé à travailler sur la machine.
- Interrompez l'air comprimé.
Desserrez la barrette d'une coté avec la clé 6-
-
pans 2mm (Fig. 9.01)
- Serrer l'adaptateur avec la vis à tête T.
- Serrer la vis à tête T par l'écrou (Fig. 9.02)
Page 83 / 101
412-18876 Rev. G
Fig. 9.01
Fig. 9.02
ECOC: EGC0 ; LOC: AI
