Normalbetrieb /Produktionsbetrieb - TE Connectivity AT-SC Operating Instructions Manual

528050-1
- Führungsteil passend zu Gesenk und Press-
kabelschuh auswählen und in die Einschub-
vorrichtung montieren.
- Führungsteil auf richtige Höhe und Distanz
positionieren und mit Schraube fixieren.
- Presskabelschuh auf Führungsteil aufschieben.
HINWEIS:
Richtige Crimpposition des Presskabelschuhes kontrollieren und Führungsblech
entsprechend positionieren
- Pneum. Anschluss wieder herstellen.
10

Normalbetrieb /Produktionsbetrieb

GEFAHR!
Es besteht die Restgefahr des Quetschens von Fingern. Versuchen Sie nie, in die
Gefahrenstelle zu greifen.
WARNUNG!
 Die Crimpmaschine darf ausschließlich mit montiertem Gesenkadapter und
Gesenkpaar betrieben werden.
 Die Crimpmaschine darf nur in einem vollständigen und funktionsfähigen Zustand
betrieben werden.
 Tragen Sie beim Arbeiten mit der Pneum. Parallel Crimpmaschine AT-SC keine lose
Kleidung, losen Schmuck oder lange, offene Haare, welche sich in den Teilen der
Pneum. Parallel Crimpmaschine AT-SC verfangen können.
 Arbeiten Sie sorgfältig.
 Bei Feststellung von Mängeln an der Maschine muss die Arbeit unterbrochen und
die Störung behoben werden, bevor weiter mit der Maschine gearbeitet wird.
 Es darf nur eine Person an oder mit der Maschine tätig sein.
 Es darf nur geschultes Personal an der Maschine tätig werden.
 Es darf nur mit dem angegebenen Betriebsdruck gearbeitet werden.
Page 20 / 101
412-18876 Rev. G

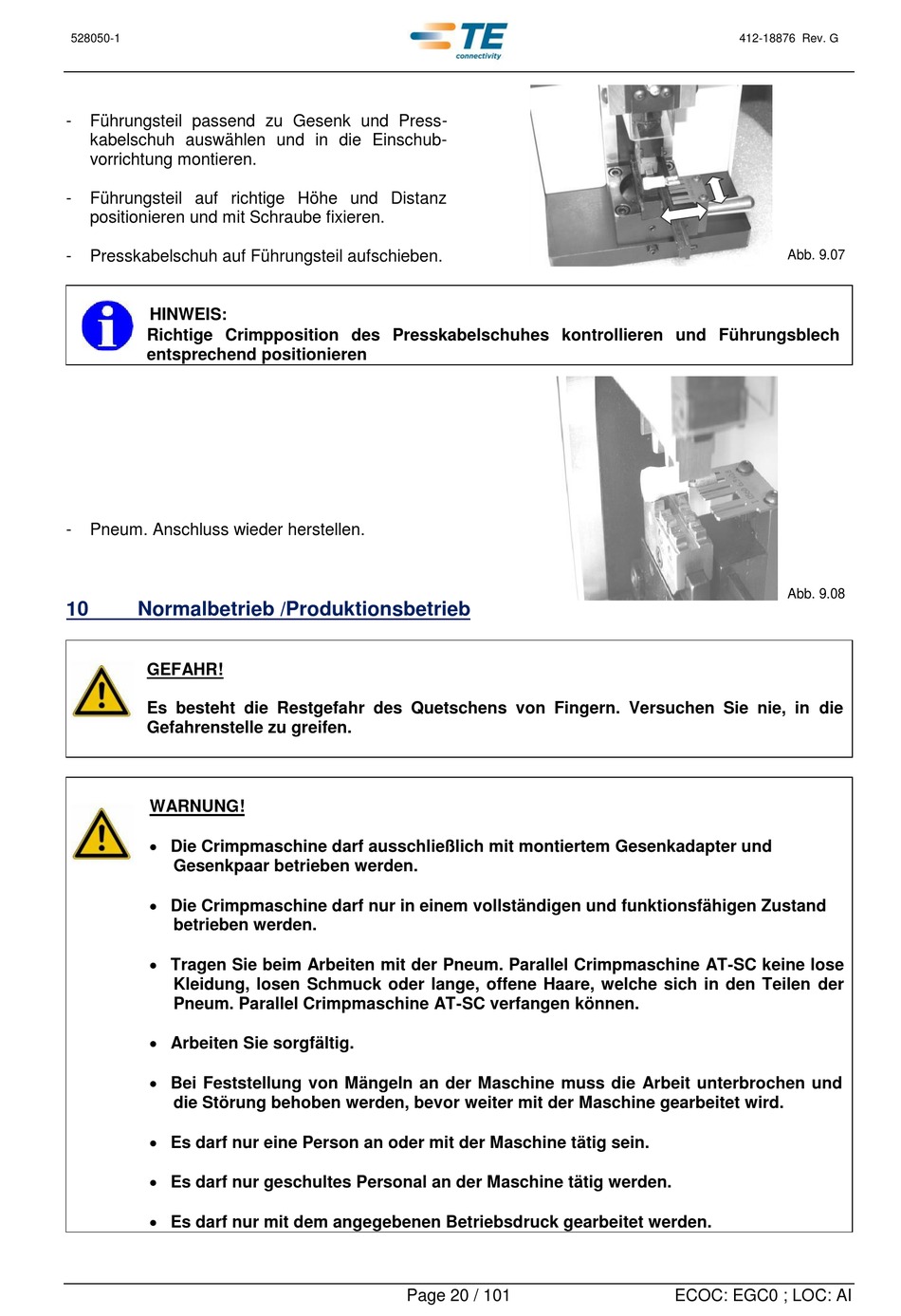

Abb. 9.07
