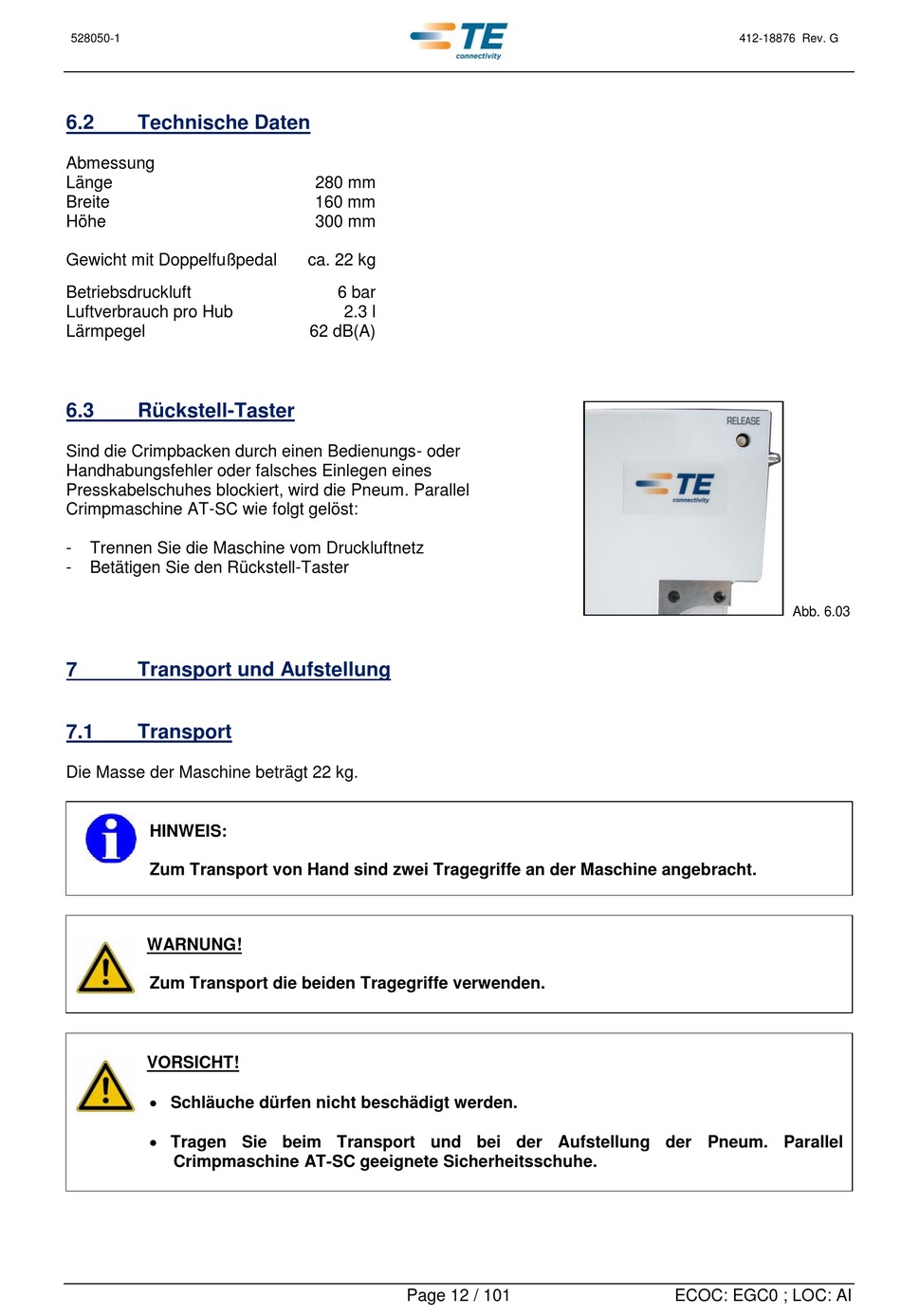

528050-1
6.2

Technische Daten

Abmessung
Länge
Breite
Höhe
Gewicht mit Doppelfußpedal
Betriebsdruckluft
Luftverbrauch pro Hub
Lärmpegel
6.3 Rückstell-Taster
Sind die Crimpbacken durch einen Bedienungs- oder
Handhabungsfehler oder falsches Einlegen eines
Presskabelschuhes blockiert, wird die Pneum. Parallel
Crimpmaschine AT-SC wie folgt gelöst:
- Trennen Sie die Maschine vom Druckluftnetz
- Betätigen Sie den Rückstell-Taster
7

Transport und Aufstellung

7.1

Transport

Die Masse der Maschine beträgt 22 kg.
HINWEIS:
Zum Transport von Hand sind zwei Tragegriffe an der Maschine angebracht.
WARNUNG!
Zum Transport die beiden Tragegriffe verwenden.
VORSICHT!
 Schläuche dürfen nicht beschädigt werden.
 Tragen Sie beim Transport und bei der Aufstellung der Pneum. Parallel
Crimpmaschine AT-SC geeignete Sicherheitsschuhe.
280 mm
160 mm
300 mm
ca. 22 kg
6 bar
2.3 l
62 dB(A)
Page 12 / 101
412-18876 Rev. G
Abb. 6.03
