Technische Beschreibung; Funktions- Und Bedienungselemente - TE Connectivity AT-SC Operating Instructions Manual

528050-1
6

Technische Beschreibung

6.1

Funktions- und Bedienungselemente

17
16

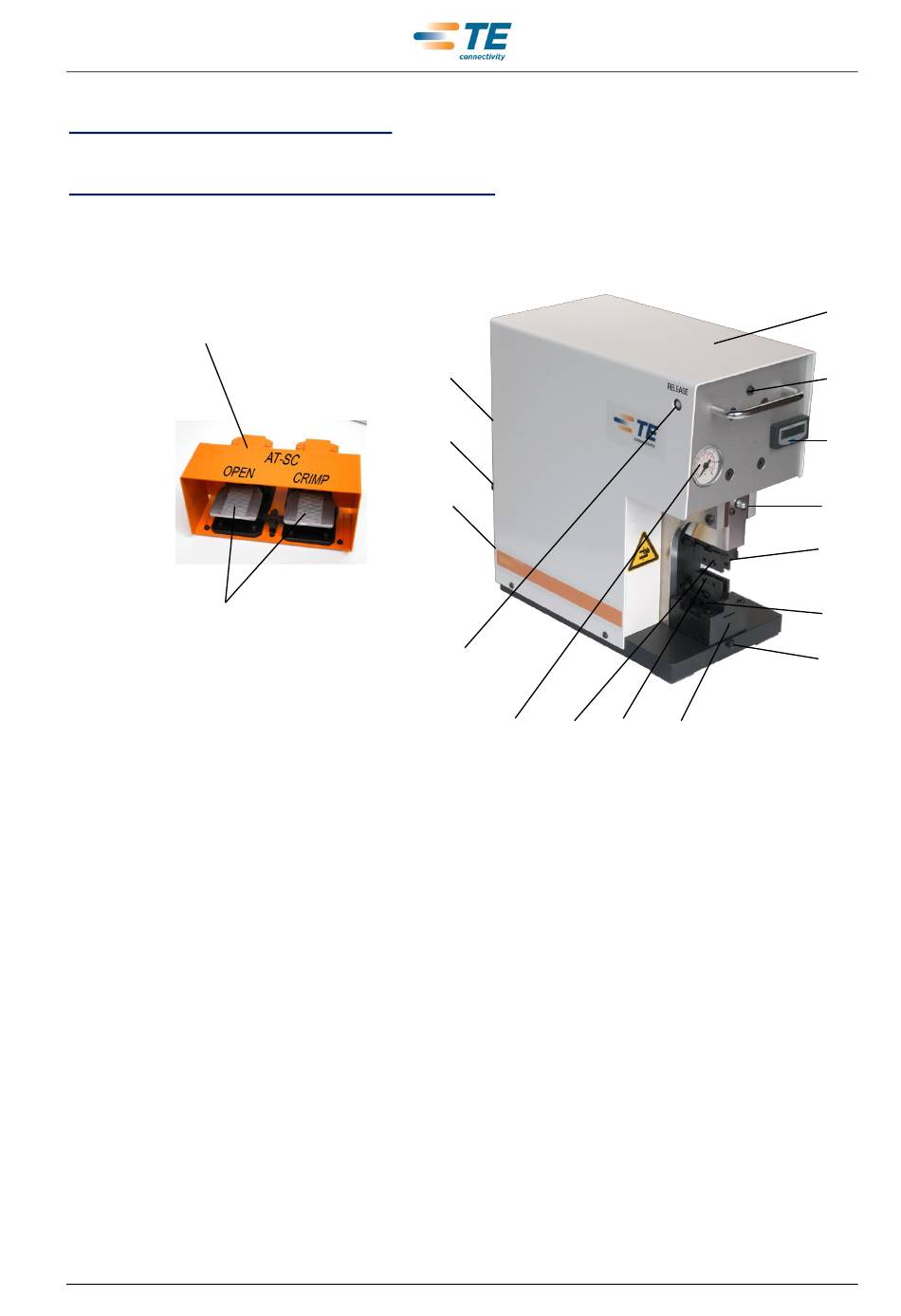

Pos. Bezeichnung
01 Pneum. Parallel Crimpmaschine AT-SC
02 Einstellschraube
03 Schmiernippel
04 Obere Gesenkaufnahme
05 Untere Gesenkaufnahme
06 Klemmschraube (Höhe)
07 Klemmschraube (Schaft)
08 Gesenkadapter
09 Gesenkeinsatz
10 Rückstell-Taster
11 Stückzähler
12 Manometer
13 Pneum. Anschlüsse
14 Geschw. Vorverpressung
15 Druckregler Vorverpressung
16 Pneum. Doppelfußpedal
17 Fußpedal-Schutzhaube
14
15
13
Abb. 6.01
10
Page 11 / 101
12
09
07
08
412-18876 Rev. G
01
02
11
03
04
05
06
Abb. 6.02
ECOC: EGC0 ; LOC: AI
