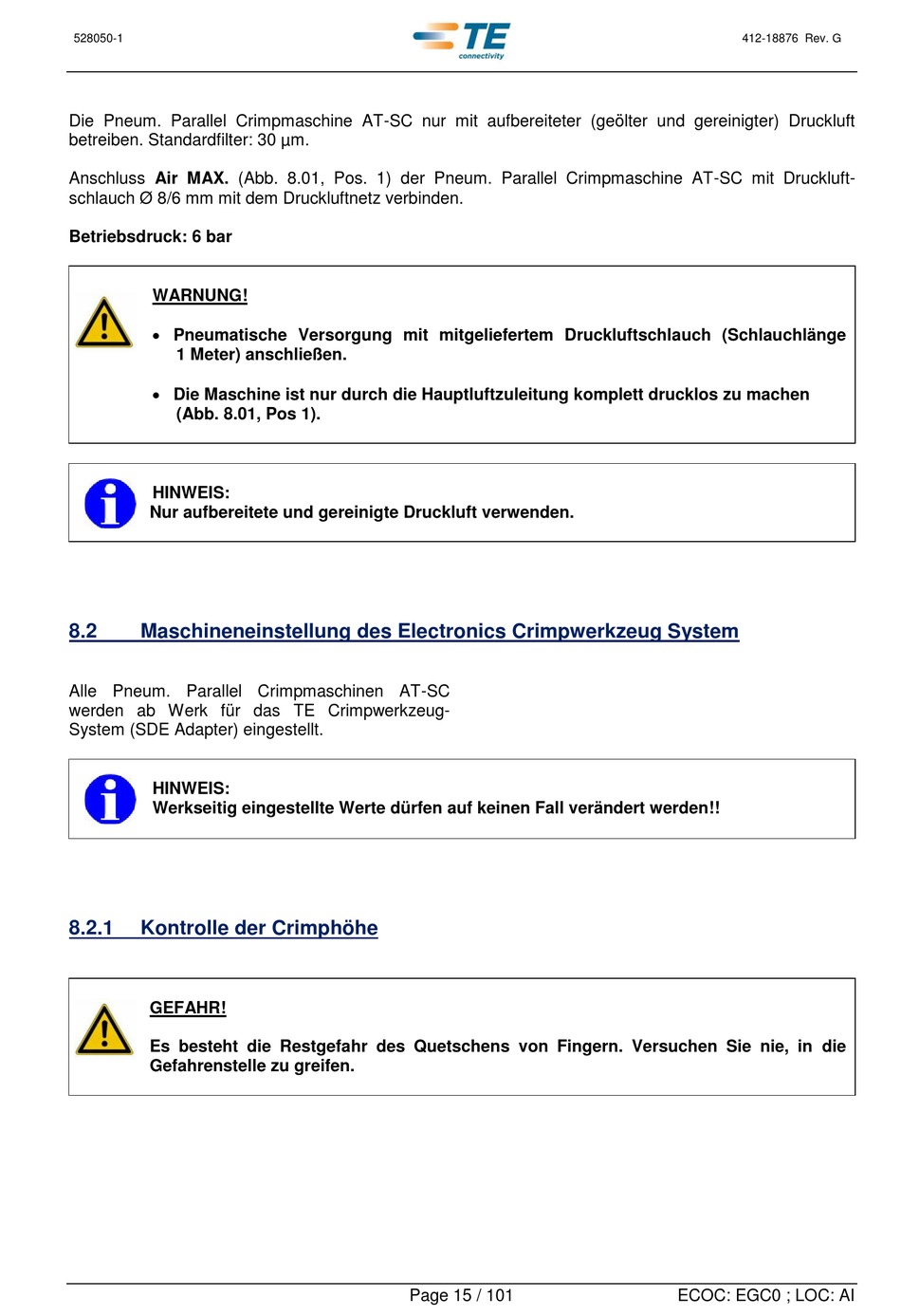

528050-1
Die Pneum. Parallel Crimpmaschine AT-SC nur mit aufbereiteter (geölter und gereinigter) Druckluft
betreiben. Standardfilter: 30 µm.
Anschluss Air MAX. (Abb. 8.01, Pos. 1) der Pneum. Parallel Crimpmaschine AT-SC mit Druckluft-
schlauch Ø 8/6 mm mit dem Druckluftnetz verbinden.
Betriebsdruck: 6 bar
WARNUNG!
 Pneumatische Versorgung mit mitgeliefertem Druckluftschlauch (Schlauchlänge
1 Meter) anschließen.
 Die Maschine ist nur durch die Hauptluftzuleitung komplett drucklos zu machen
(Abb. 8.01, Pos 1).
HINWEIS:
Nur aufbereitete und gereinigte Druckluft verwenden.
8.2

Maschineneinstellung des Electronics Crimpwerkzeug System

Alle Pneum. Parallel Crimpmaschinen AT-SC
werden ab Werk für das TE Crimpwerkzeug-
System (SDE Adapter) eingestellt.
HINWEIS:
Werkseitig eingestellte Werte dürfen auf keinen Fall verändert werden!!
8.2.1 Kontrolle der Crimphöhe
GEFAHR!
Es besteht die Restgefahr des Quetschens von Fingern. Versuchen Sie nie, in die
Gefahrenstelle zu greifen.
Page 15 / 101
412-18876 Rev. G
ECOC: EGC0 ; LOC: AI
