CEA DIGITECH vision PULSE 3200 Operator's Manual page 18

IT Complessivo meccanismo di
trascinamento a 4 rulli
18
10
17
12
11
8
Pos. Cod.
1 307271
2 437075
3 356963
4 356964
5 449038
6 435070
7 Tab. A
8 487805
9 441210
10 487897
11 424042
12 458902
13 424051
14 676510
15 435294
16 423135
17 487808
18 441207
19 434275
20 612083
21 435065
22 487807
23 690398
19 3 16 15 14
7 6
Descrizione
Base meccanismo di trascinamento
Dispositivo di pressione rulli
Complessivo leva di pressione sinistra
Complessivo leva di pressione destra
Perno fissaggio ingranaggio
Complessivo ingranaggio
Rullo inferiore Ø37mm
Vite di fissaggio ingranaggio
Molla di pressione
Perno per meccanismo 4R
Rondella anteriore 8x20x0,5mm
Rullo superiore Ø30mm
Distanziale posteriore
Spina elastica
Inserto in ottone M5
Dado ad incasso M5
Vite di fissaggio M4x8mm
Molla per leva di pressione
Guida filo entrata
Dado M6
Ingranaggio principale
Vite di fissaggio ingranaggio principale
Vite di fissaggio M5x10mm

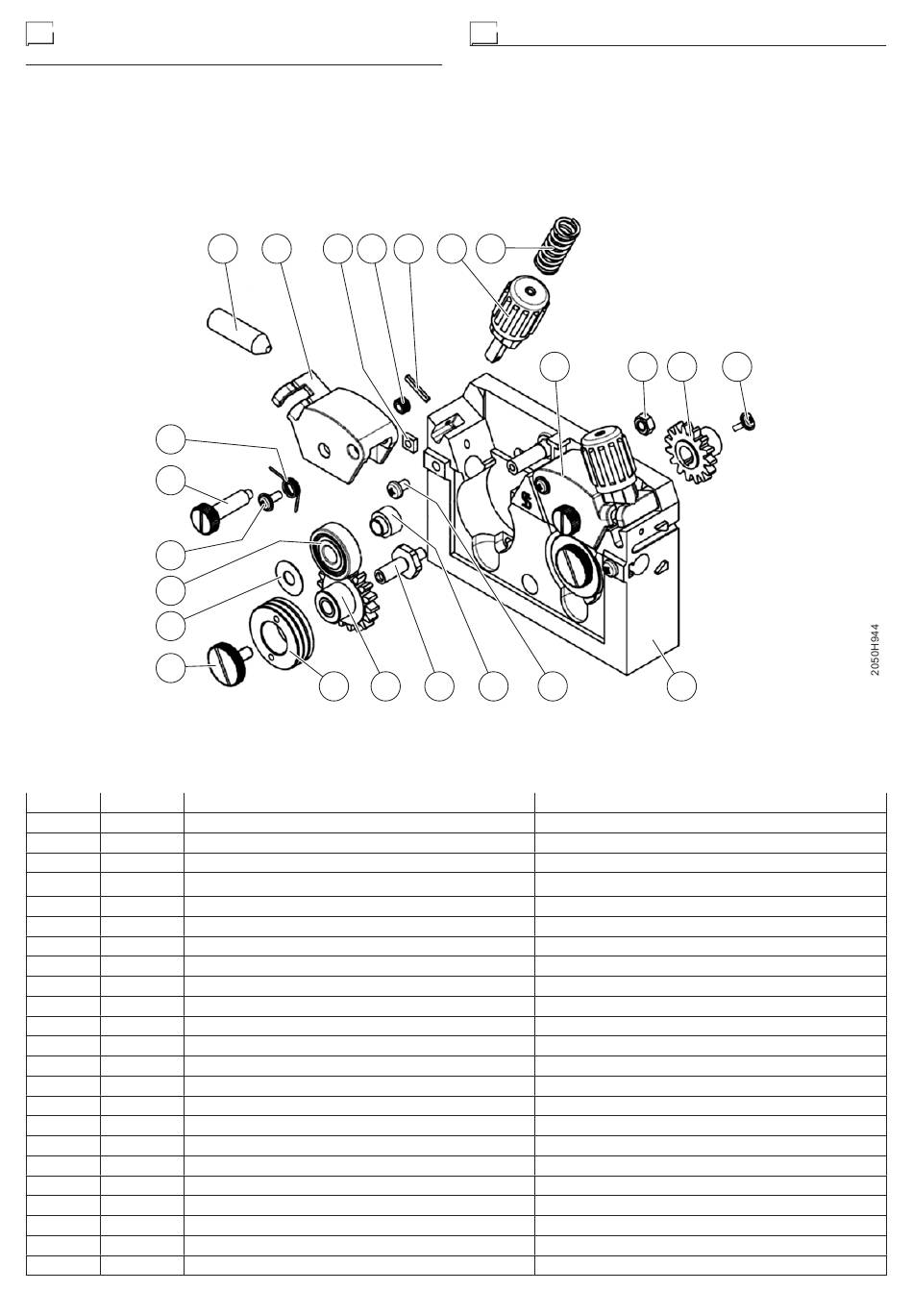

EN Complete entrainment mechanism with 4 rolls
2 9
4
5 13 23
6
20 21 22
1
Description
Wire feed mechanism base
Pressure device
Pressure arm left complete
Pressure arm right complete
Axle to geared adapter
Geared adpter complete
Feed roll Ø37mm
Fixing screw gear
Pressure spring
Axle shaft for 4R mechanism
8x20x0,5mm Front spacer
Pressure roll Ø30mm
Rear spacer
Pin pressure device
Brass insert M5
4 Cornered nut M5
Fixing screw M4x8mm
Spring pressure arm
Inlet wire guide
Nut M6
Main gear
Fixing screw main gear
Fixing screw M5x10mm
