Aufbau - MICRO-EPSILON capaNCDT 6100 Instruction Manual

Funktionsprinzip, Technische Daten
2.2
Das in einem Aluminiumgehäuse eingebaute berührungslose Einkanal-Messsystem des capaNCDT 6100
setzt sich zusammen aus:
- Controller
- Sensor und
- Sensorkabel.
Im Controller befindet sich die Signalaufbereitungselektronik mit Oszillator, Demodulator und integriertem
Vorverstärker.
Weiterhin sind auf der Signalverarbeitungsplatine die beiden Einstellpotentiometer „zero" und „gain". Mit
ihnen ist das Verstellen von Nullpunkt und Verstärkung möglich. Dadurch wird eine Feinabstimmung für die
vorliegende Messaufgabe erreicht.
Die Anschlussplatine enthält den 8-poligen Anschlussstecker, einen Verpolungsschutz und verschiedene
Schutzelemente der Anschlüsse, die zur Einhaltung der EMV-Richtlinien notwendig sind.
Die Messwertanzeige ist nur extern möglich.

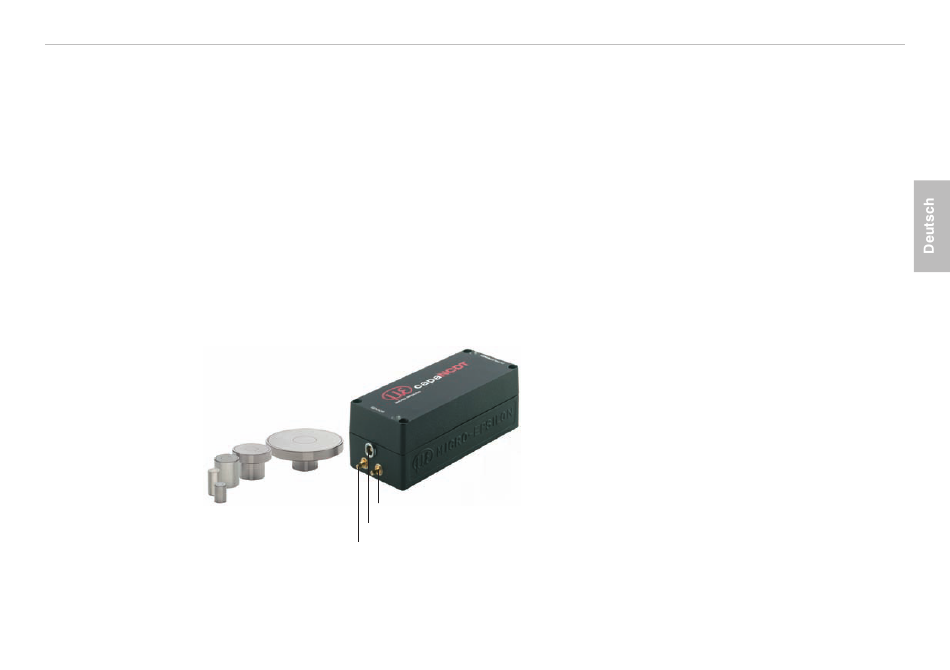

Abb. 2
capaNCDT 6100

Aufbau

Synchronisation Ein
Sensor
Synchronisation Aus
Messsystem capaNCDT 6100
Versorgungsspannung,
Ausgangssignal
Seite 9
