Installation und Montage
4.2.2
Diese Art der Sensormontage bietet die höchste Zuverlässigkeit, da der Sensor über sein zylindrisches
Gehäuse flächig geklemmt wird. Sie ist bei schwierigen Einbauumgebungen, zum Beispiel an Maschinen,
Produktionsanlagen und so weiter zwingend erforderlich.

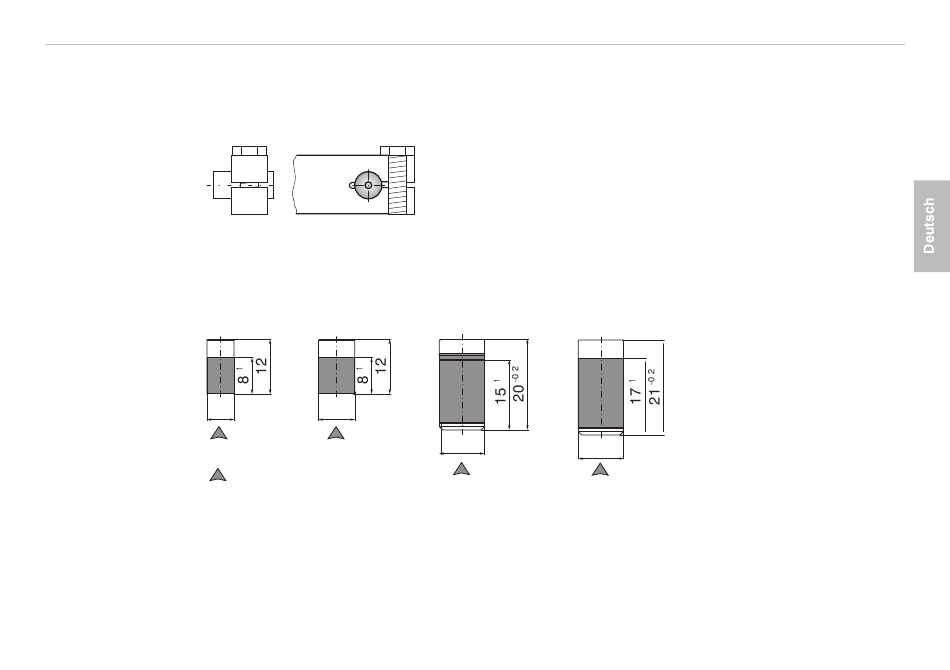

Abb. 4
4.2.3
CS02
6f7
Abmessungen in mm, nicht maßstabsgetreu
1) Montagebereich für Punkt- beziehungsweise Umfangsklemmung
capaNCDT 6100
Umfangsklemmung
Umfangsklemmung
Maßzeichnungen Sensoren
CS05
ø8f7
Steckerseite
Montage mit
Spannzange
CS1HP
CS1
ø10f7
ø10f7
Seite 13
