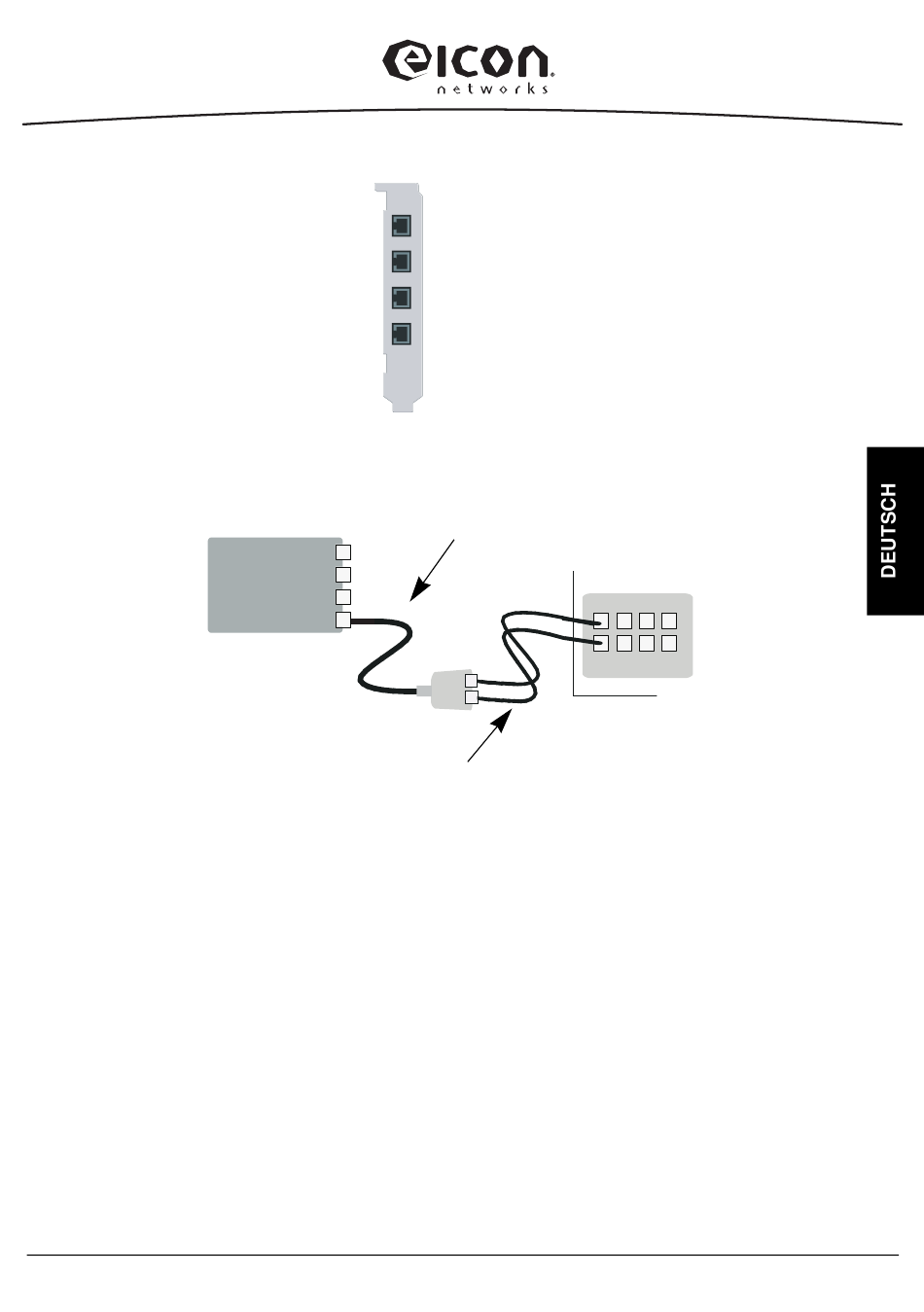

Schließen Sie Ihre Diva Server Analog-8P oder V-Analog-8P wie folgt an:
2. Nehmen Sie die acht
mitgelieferten Kabel und stecken
die RJ-10 Stecker in den
Dual-Adapter. Wobei Buchse „A"
den Ports 1,3,5 und 7 entspricht
und Buchse „B" den Ports 2,4,6
und 8.
VoIPon www.voipon.co.uk
1. Nehmen Sie die vier mitgelieferten Kabel mit
Dual-Adapter und stecken Sie die RJ-45 Stecker
in die Analogkarte.
Diva Server
Analog
sales@voipon.co.uk
Port 1 und Port 2
Port 3 und Port 4
Port 5 und Port 6
Port 7 und Port 8
TAE-Anschlussbuchsen
oder Telefonanlage
3. Stecken Sie die RJ-11 Stecker
in die TAE-Buchsen oder
Telefonanlage.
Installation
