Kontaktbelegung (Stecker und Buchsen):
RJ-10
Pin 2
Pin 3

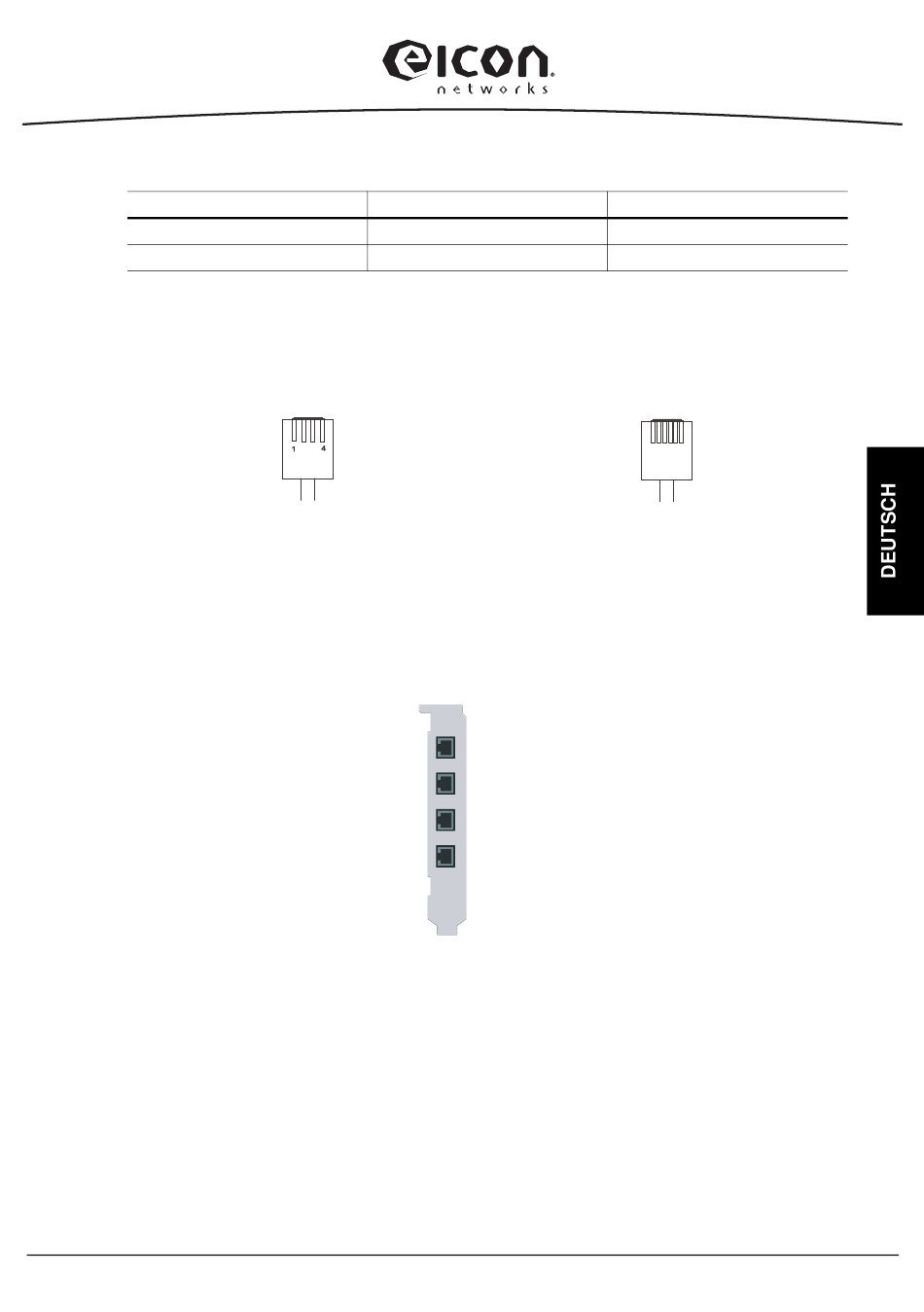

Hinweis: Pin 1 befindet sich links (siehe Abbildung unten), wenn Sie den RJ-10
oder RJ-11 Stecker mit dem Kabel nach unten, den Pins zu Ihnen und der Lasche
von Ihnen weg gerichtet betrachten.
Diva Server Analog-4P und Diva Server V-Analog-4P:
Die Diva Server Analog-4P oder V-Analog-4P hat vier RJ-10 Ports zum
Anschließen an vier separate Analoganschlüsse. Sie können beliebige Ports
verwenden, müssen in der Regel aber die Port-Nummer während der
Softwarekonfiguration angeben. Sehen Sie unten die Port-Nummern. In der
Abbildung weist der Kartensteckverbinder nach unten.
VoIPon www.voipon.co.uk
Signal
Ring
Tip
RJ-10 Stecker
Installation
sales@voipon.co.uk
RJ-11
Pin 3
Pin 4
RJ-11 Stecker
Port 1
Port 2
Port 3
Port 4
