Schließen Sie die Diva Server Analog-4P oder V-Analog-4P wie folgt an:

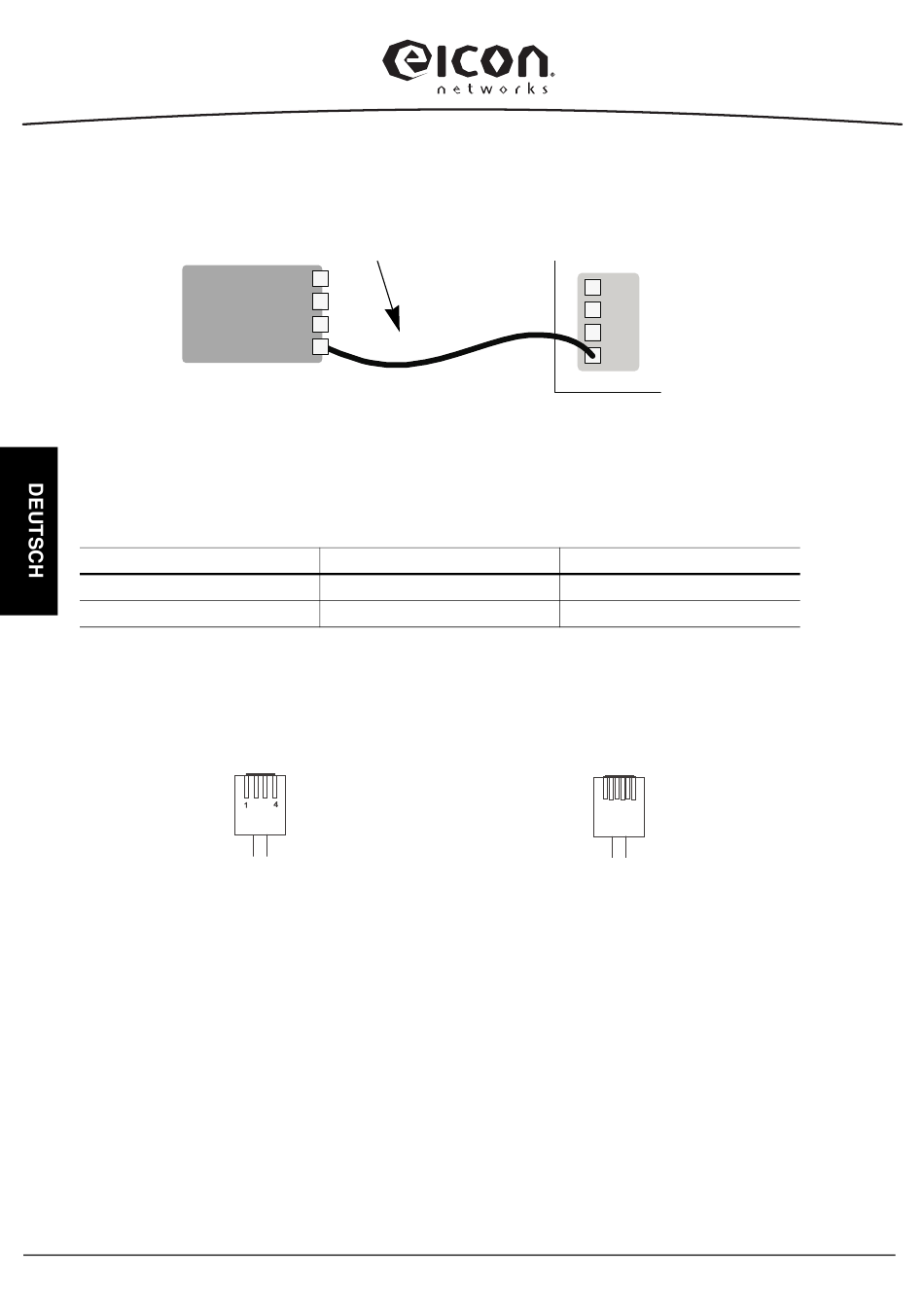

1. Nehmen Sie die vier mitgelieferten
Kabel und stecken Sie die RJ-10
Stecker in die Ports der Analogkarte.
Diva Server
Analog
Kontaktbelegung (Stecker und Buchsen):
RJ-10
Pin 2
Pin 3
Hinweis: Pin 1 befindet sich links (siehe Abbildung unten), wenn Sie den RJ-10
oder RJ-11 Stecker mit dem Kabel nach unten, den Pins zu Ihnen und der Lasche
von Ihnen weg gerichtet betrachten.
Diva Server Analog-8P und Diva Server V-Analog-8P:
Die Diva Server Analog-8P oder V-Analog-8P hat vier RJ-45 Ports zum
Anschließen an vier RJ-45/RJ-10 Adapter, die je zwei RJ-10 Buchsen haben.
Somit repräsentiert jeder Port auf der Karte zwei Ports an der
TAE-Anschlussbuchse oder Telefonanlage. Sie können beliebige Ports
verwenden, müssen in der Regel aber die Port-Nummer während der
Softwarekonfiguration angeben. Sehen Sie unten die Port-Nummern. In der
Abbildung weist der Kartensteckverbinder nach unten.
76
VoIPon www.voipon.co.uk
Signal
Ring
Tip
RJ-10 Stecker
sales@voipon.co.uk
TAE-Anschlussbuchsen
oder Telefonanlage
2. Stecken Sie die RJ-11 Stecker in die
TAE-Buchsen oder Telefonanlage.
RJ-11
Pin 3
Pin 4
RJ-11 Stecker
Installation
