Eicon Networks Diva Server Series Installation Manual page 103

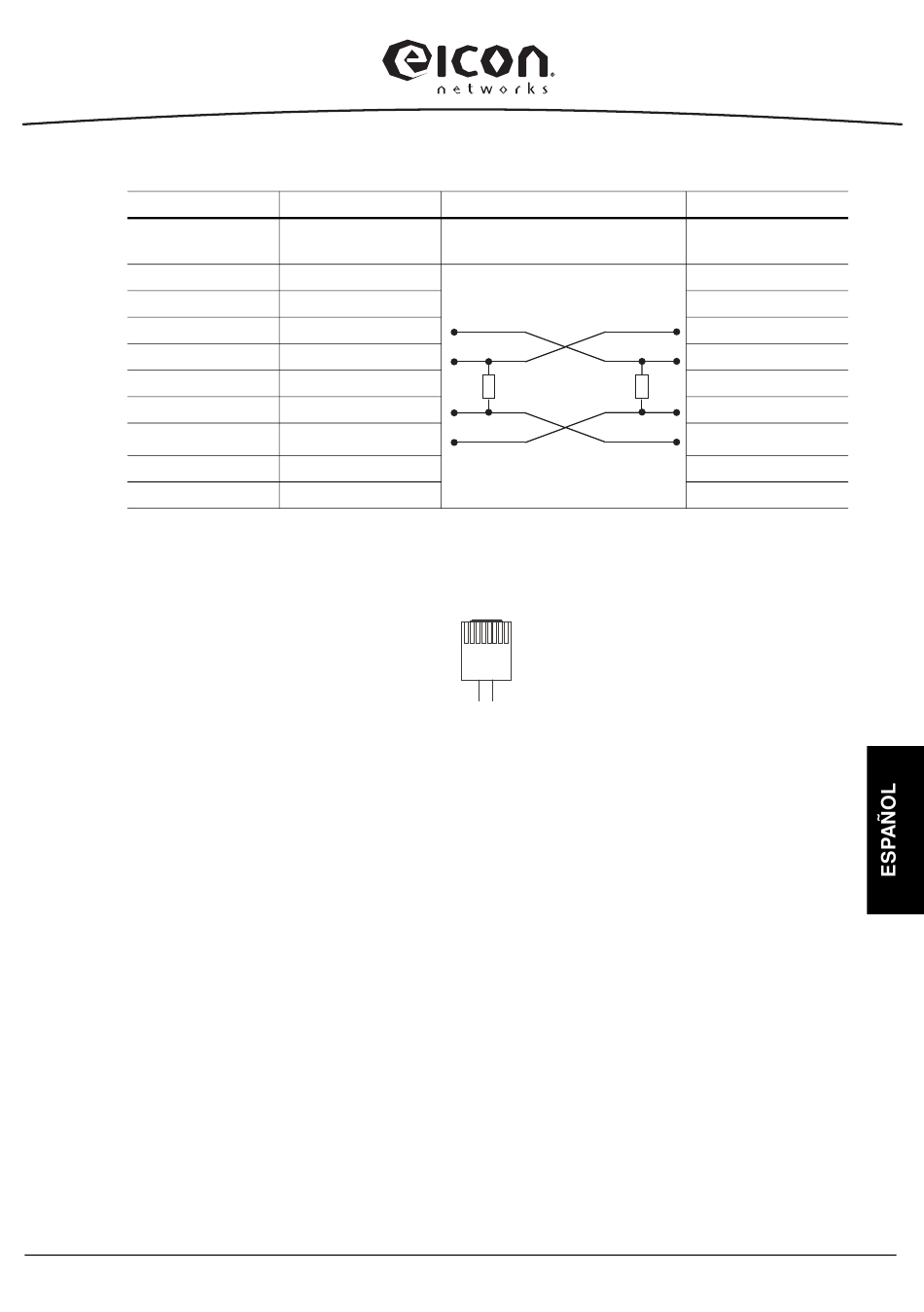

Asignación de contactos para clavijas de 8 conectores:
Conectores RJ-45 Hilo
1 no utilizado
2 no utilizado
3
4
5
6
7 no utilizado
8 no utilizado
Nota: Mirando el conector RJ-45 con los conectores expuestos hacia usted, se
numeran de 1 a 8 de izquierda a derecha (v. fig.).
Conectar la línea primaria
Nota: El adaptador Diva Server PRI lleva integrada una CSU (Channel Service
Unit) que le protege de los daños que pueden provocar los impulsos de corriente.
No obstante, también puede utilizar una CSU externa que le permita controlar la
línea RDSI.
Utilice uno de los cables incluidos con el adaptador. El cable a utilizar depende del
uso que quiera darle:
• RJ-45 a RJ-45 para conexión a una linea RDSI PRI con conexión RJ-45 o para
una conexión como terminación de red a una centralita.
• RJ-45 a cables abiertos para conexión a una linea RDSI PRI con hilos abiertos o
para conexión entre dos adaptadores Diva Server.
VoIPon www.voipon.co.uk
Lado TE
Señales
2a TX +
1a RX +
1b RX -
2b TX -
Instalación
sales@voipon.co.uk
Cableado
Resistencias
Resistencias terminales
100 Ohm, 5%
8
1
Tel: +44 (0)1245 808195
Lado TR
Hilo Señales
1a TX +
2a RX +
2b RX -
1b TX -
Fax: +44 (0)1245 600030
103
