Stellen Sie sicher, dass die Sendeleitungen Ihrer Diva Server PRI an die
Empfangsanschlüsse des NTs und die Empfangsleitungen Ihrer Diva Server PRI
an die Sendeanschlüsse des NTs angeschlossen werden.
Hinweis: Wenn Ihre Diva Server PRI nicht richtig am ISDN angeschlossen ist,
leuchtet sowohl am NT als auch in der Vermittlungsstelle der zuständigen
Telefongesellschaft eine Schicht 1 Warnlampe auf. Wenn Sie eine externe CSU
verwenden, leuchtet auch eine Warnlampe an der CSU auf. Die Leitung wird
daraufhin möglicherweise von der Telefongesellschaft deaktiviert und muss
manuell wieder von der Telefongesellschaft aktiviert werden. Zu diesem Zweck
sollten Sie die Störungsstelle der zuständigen Telefongesellschaft informieren.
Wenn die Diva Server PRI im Back-to-Back Betrieb eingesetzt wird:
Die Diva Server Software bietet die Möglichkeit, Diva Server Karten als
Netzabschluss (NT) einzusetzen. Dies ermöglicht Ihnen, zwei Diva Server Karten
im Back-to-Back Betrieb zu verwenden. Hierzu konfigurieren Sie eine Karte als
Netzabschluss (NT) und die andere als Endgerät (TE). Verbinden Sie die Karten
mit einem gekreuzten Kabel. Sie können ein solches Kabel herstellen, indem Sie
das mitgelieferte ISDN-Kabel mit offenen Kabelenden benutzen und das offene
Ende entsprechend der Pin-Belegung für den NT-Modus terminieren, wie in der
folgenden Tabelle dargestellt:

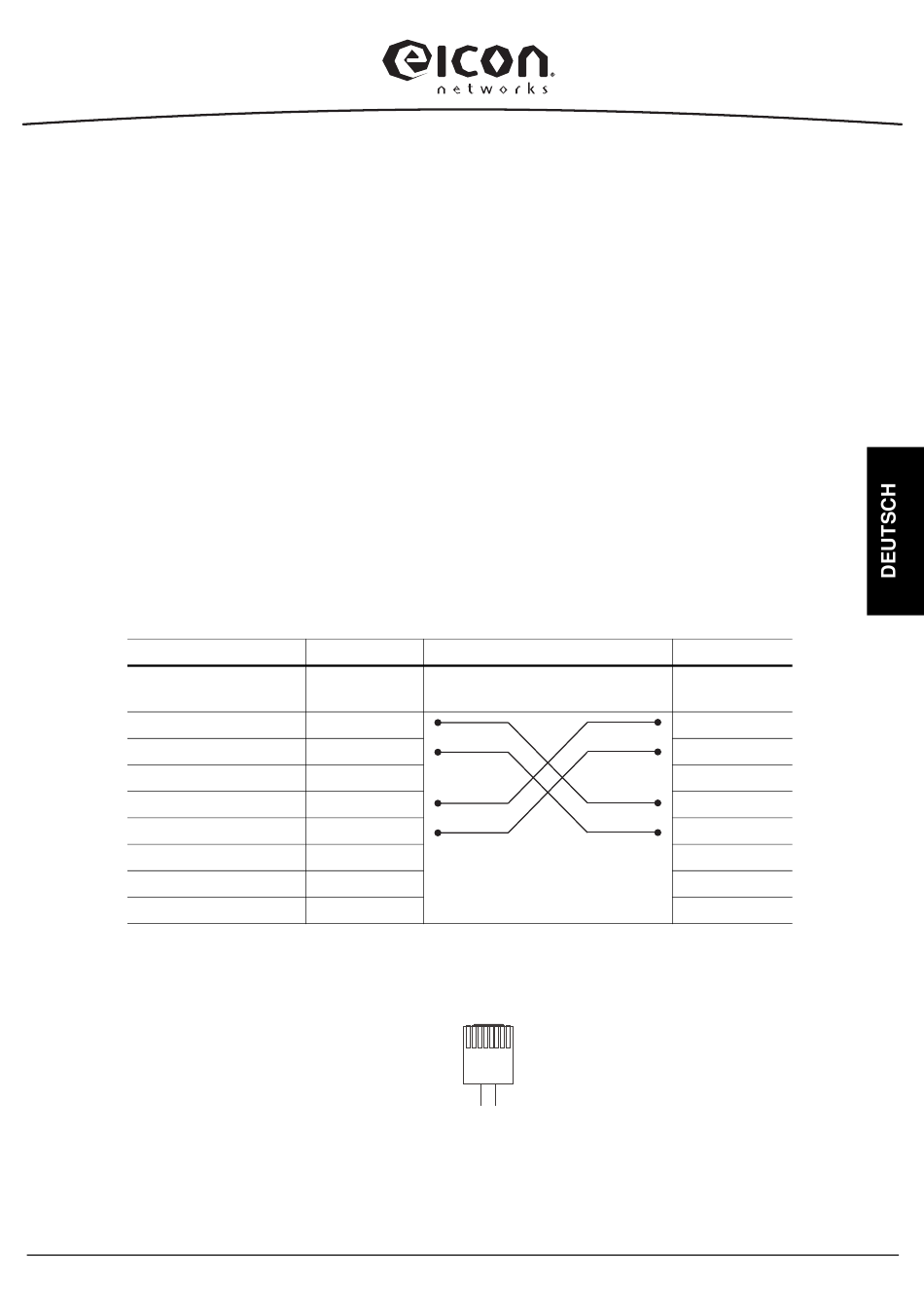

Pins auf dem RJ-45
1
2
3 nicht verwendet
4
5
6 nicht verwendet
7 nicht verwendet
8 nicht verwendet
Hinweis: Pin 1 befindet sich links (siehe Abbildung unten), wenn Sie den RJ-45
Stecker mit dem Kabel nach unten, den Pins zu Ihnen und der Lasche von Ihnen
weg gerichtet betrachten.
