Eicon Networks Diva Server Series Installation Manual page 105

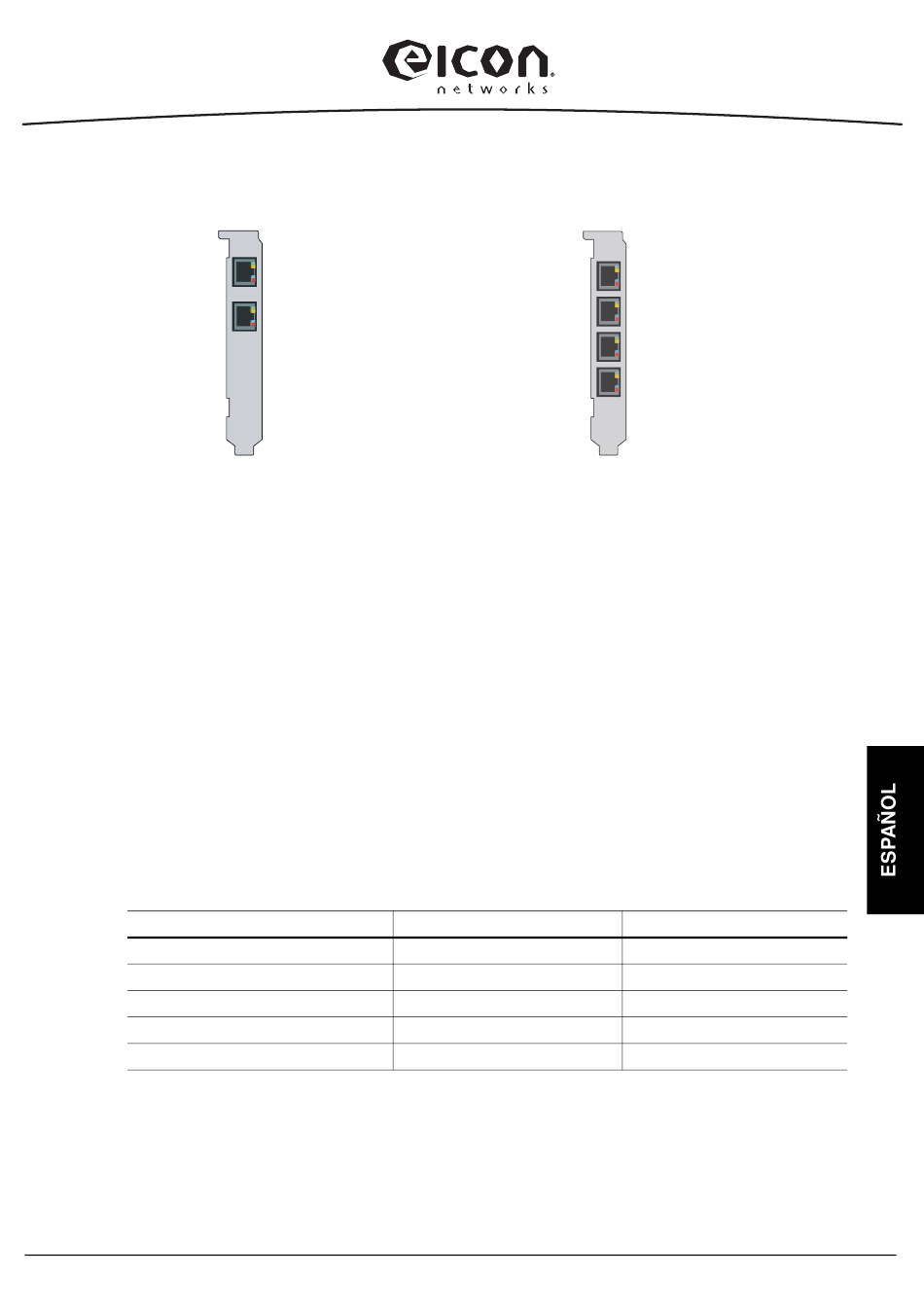

Diva Server V-2PRI/E1/T1
Si el adaptador Diva Server PRI en modo TR está conectado a una centralita:
El software Diva Server permite configurar los adaptadores Diva Server PRI como
terminaciones de red (TR). Esto significa que su adaptador puede actuar como TR
para centralitas que actúan como equipo terminal y, por tanto, requieren un TR
que proporcione la señal de reloj. Por ejemplo, el adaptador Diva Server puede
actuar como TR en la interconexión de centralitas con protocolo Q-Sig.
Cuando se conecta el adaptador a una centralita que actúa como TE, configure el
adaptador como TR. Conecte el adaptador a la centralita tal como se muestra en
el diagrama de la página 106 con la asignación de conectores apropiada.
Si la TR tiene alambres sueltos:
En determinados casos hay que conectar el adaptador Diva Server PRI a una
terminación de red (TR) sin cajetín. Los cables de transmisión (TX) y recepción
(RX) se reconocen por sus colores; los cables de transmisión son de color azul y
blanco-azul mientras que los de recepción son de color naranja y blanco-naranja.
Utilice el cable RDSI con los extremos abiertos:
Adaptador Diva Server PRI
Pin 1
Pin 2
Pin 4
Pin 5
Conector apantallado
Asegúrese de que las líneas de transmisión del adaptador Diva Server PRI
quedan unidas a las conexiones de recepción de la TR y las líneas de recepción
del adaptador Diva Server PRI a las conexiones de transmisión de la TR.
VoIPon www.voipon.co.uk
Puerto 1
Puerto 2
Señal
Receive + (RX +)
Receive - (RX -)
Transmit + (TX +)
Transmit - (TX -)
Totalmente apantallado
Instalación
sales@voipon.co.uk
Diva Server V-4PRI/E1/T1
Puerto 1
Puerto 2
Puerto 3
Puerto 4
Extremos abiertos
Blanco-naranja
Naranja
Azul
Blanco-azul
Apantallamiento
