Si el acceso RDSI tiene un cajetín RJ-45:
Utilice el cable con conectores RJ-45 en ambos extremos:
Adaptador Diva Server PRI
Pin 1
Pin 2
Pin 4
Pin 5
Conector apantallado
Nota: Para el modo E1 con impedancia de 75 ohmios, utilice un adaptador Balun
externo de 75 ohmios. Dicho adaptador se puede adquirir en cualquier comercio
especializado.

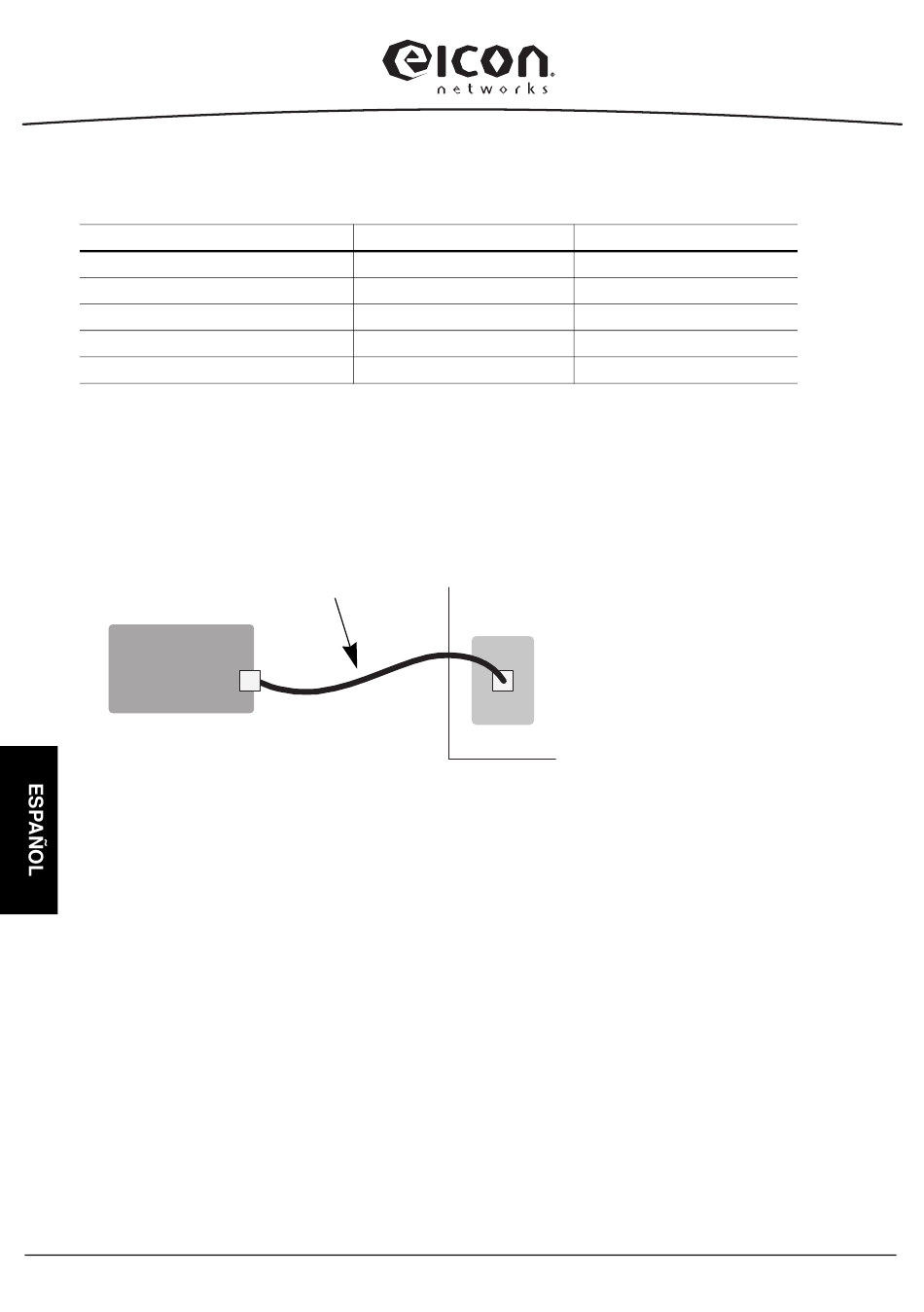

Conecte el adaptador Diva Server PRI a la RDSI tal como se muestra en la figura.
1. Utilice el cable RDSI suministrado y
enchufe un extremo del cable en el
adaptador RDSI.
Adaptador
Diva Server
PRI
Nota para los Diva Server V-2PRI/E1/T1 y Diva Server V-4PRI/E1/T1:
Los adaptadores Diva Server V-2PRI tienen dos puertos y los adaptadores
Diva Server V-4PRI tienen cuatro puertos para conectar a cuatro accesos
primarios RDSI independientes. Conecte los cables sumistrados como se muestra
en la figura de la página 104. Los puertos se pueden usar indistintamente aunque,
por regla general, es necesario especificar el número de puerto a la hora de
configurar el software. Observe en la figura abajo los números de puerto. En la
figura, el conector de enchufe del adaptador señala hacia abajo.
104
VoIPon www.voipon.co.uk
Señal
Receive + (RX +)
Receive - (RX -)
Transmit + (TX +)
Transmit - (TX -)
Totalmente apantallado
2. Enchufe el otro extremo del cable en el
cajetín RDSI, la TR o la CSU.
Instalación
sales@voipon.co.uk
Conector RJ-45
Pin 1
Pin 2
Pin 4
Pin 5
Conector apantallado
Cajetín RDSI, TR o CSU
