Chapter 9 Electrical System
3. Starter Motor
, 4LHA Series

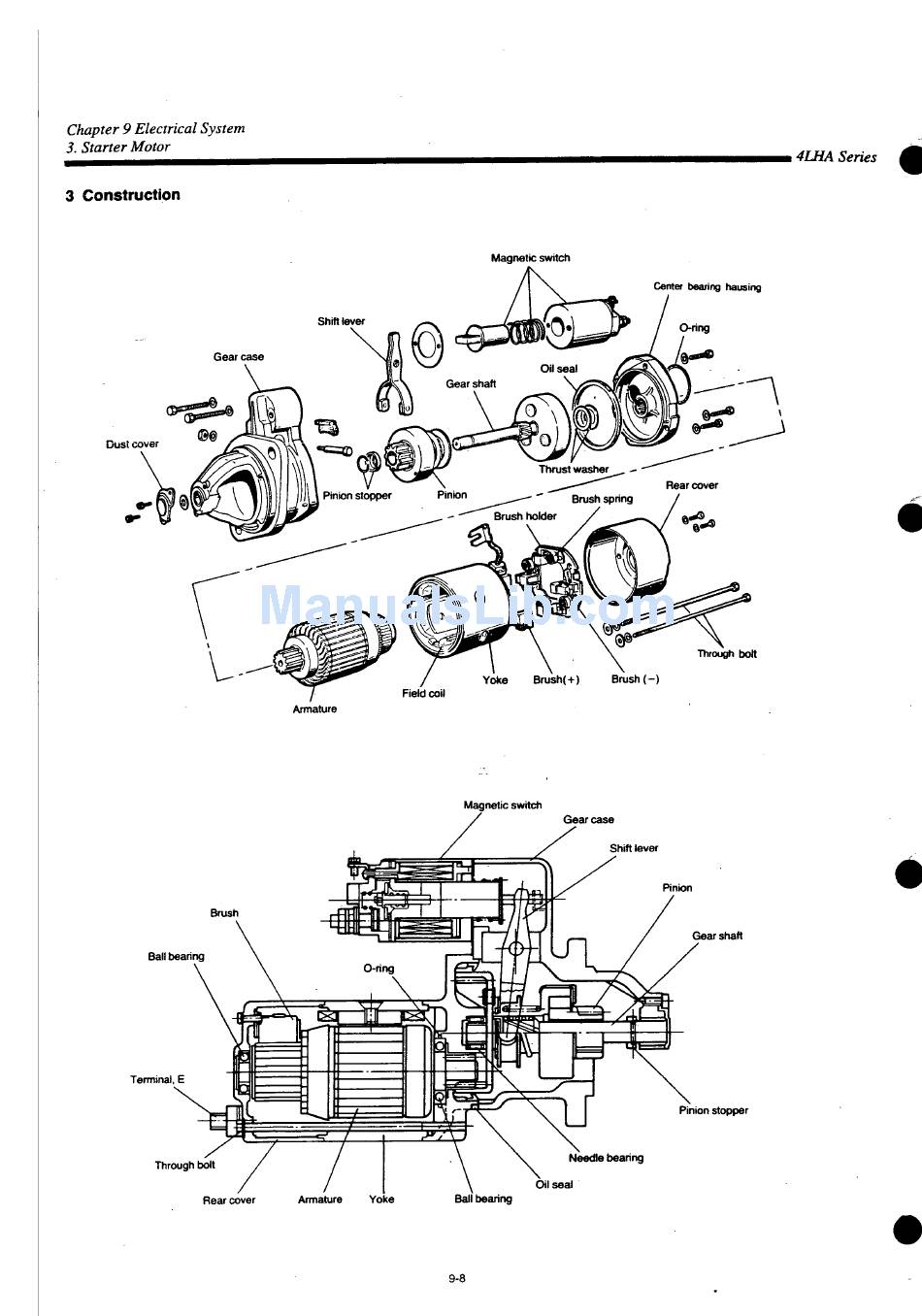

3 Construction
Magnetic switch
Shift lever
Gear case
Dust cover
Through bolt
Yoke
Brush(+)
Brush (-)
Field coil
Armature
Magnetic switch
Pinion
Brush
Gear shaft
Ball bearing
Terminal, E
Pinion stopper
Needle bearing
9-8
