GRAPHTEC midi LOGGER GL860 Quick Start Manual page 77

9. Indicador de
alimentación por
CA/Batería
10. Canales
seleccionados
11. Área de visualización
digital
12. Ajustes rápidos
13. Área de visualización
de alarmas
14. Pantalla de lápiz
digital
15. Área de visualización
del nombre del
archivo
16. Límite inferior de la
escala
17. Área de visualización
de señal
18. Límite superior de la
escala
19. Barra de grabación
: Muestra los siguientes iconos para
indicar si la alimentación es por CA o
batería.
Nota: Utilice este indicador como una
referencia ya que la energía
restante de la batería es una
estimación.
Este indicador no garantiza el
tiempo de funcionamiento con
batería.
: Muestra el estado de selección de los
canales analógico, lógicas/pulso y
cálculo.
: Muestra los valores de entrada de cada canal. Las teclas
permiten seleccionar el canal (donde se amplía la visualización).
La visualización de señal del canal seleccionado es representada
prioritariamente sobre la pantalla.
: Muestra los elementos que se pueden configurar fácilmente. Váyase
a Ajustes Rápidos utilizando las teclas
teclas y para cambiar los valores.
: Muestra el estado de salida de la
alarma. (Rojo = alarma activada,
blanco = alarma no activada).
: Muestra las posiciones de señal, las
posiciones de activación y los rangos
de alarma de cada canal.
: Muestra el nombre del archivo
grabado durante la operación de
grabación.
Cuando se están reproduciendo datos,
la posición de visualización y la
información del cursor se muestran
aquí.
: Muestra el límite inferior de la escala del canal seleccionado.
: Se muestran las formas de los señales entrantes.
: Muestra el límite superior de la escala del canal seleccionado.
: Durante la grabación, indica el tiempo restante que le queda en su
dispositivo. Durante la reproducción, muestra la posición y la
información que indica el cursor.
76

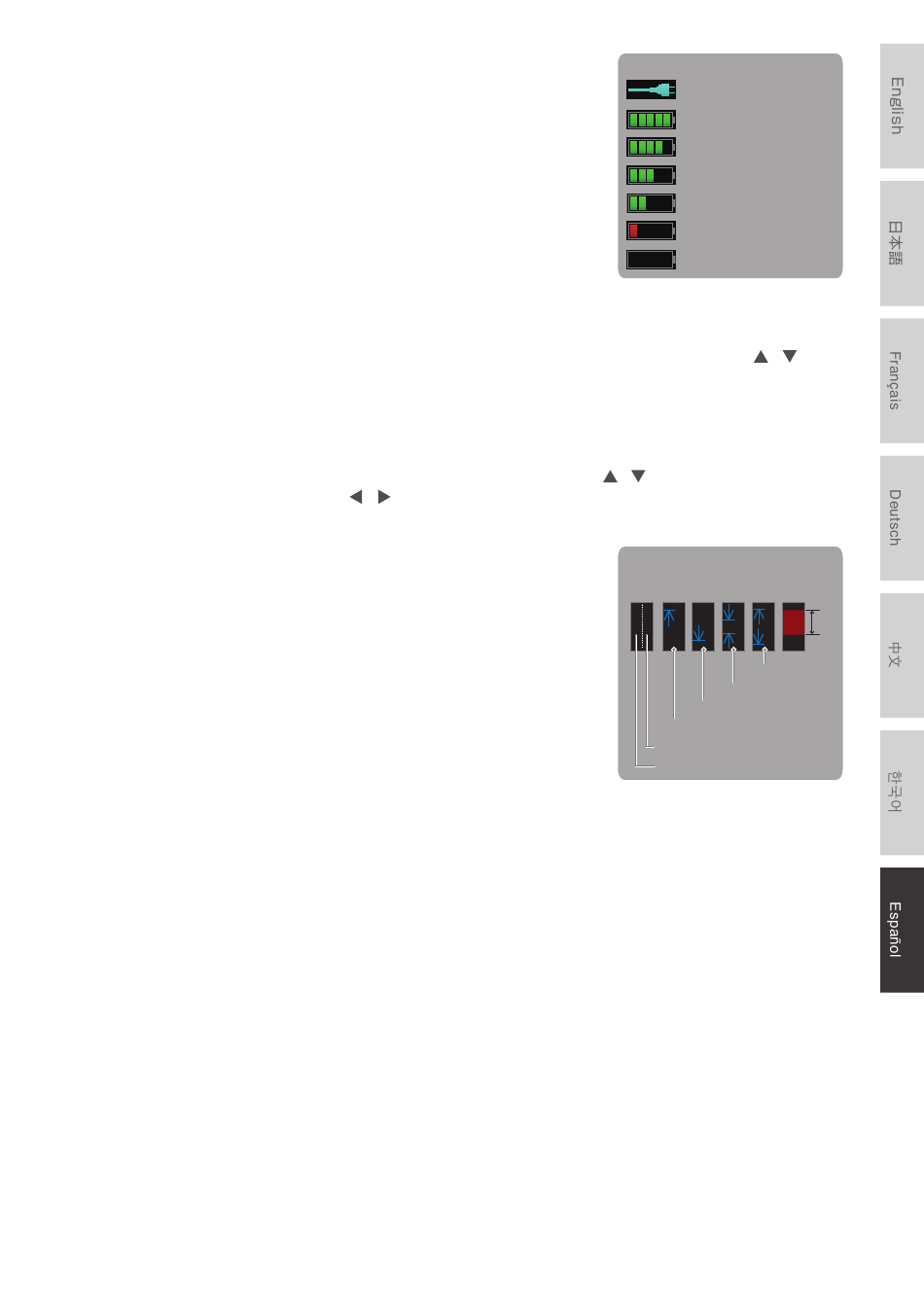

Indicador CA/Batería
Cuando se utiliza la fuente
de alimentación de CA
Potencia de la batería:
100 - 90%
Potencia de la batería:
89 - 70%
Potencia de la batería:
69 - 50%
Potencia de la batería:
49 - 30%
Potencia de la batería:
29 - 10%
Potencia de la batería:
10% o menos
y
y , luego presione las
Pantalla de lápiz digital
Posición de Rango de
activación alarma
Fuera de rango
Dentro de rango
Activador descendiente
Activador ascendiente
Lado de parada
Lado de inicio
