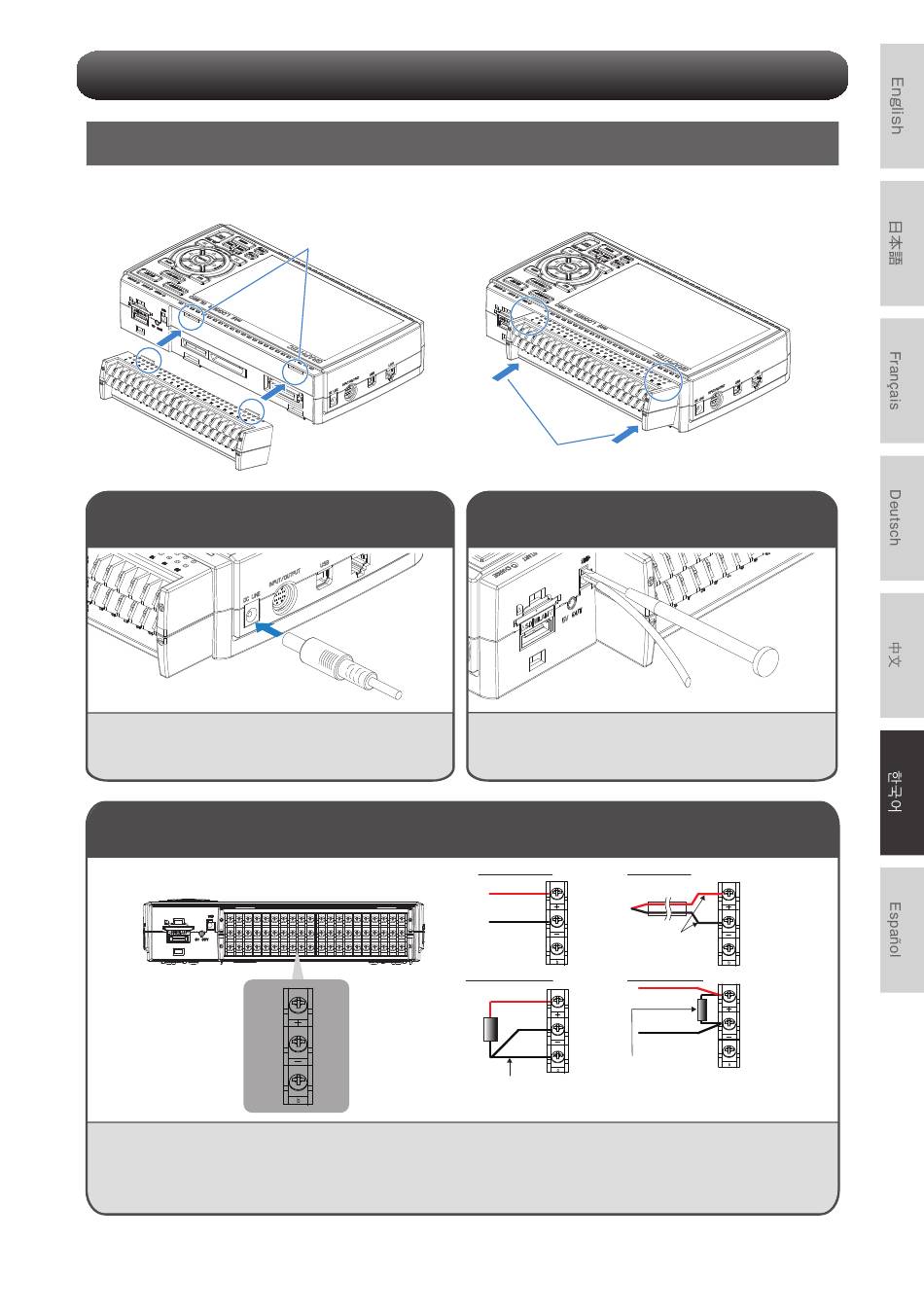

GRAPHTEC midi LOGGER GL860 Quick Start Manual page 60

1. 터미널 장치 상단의 탭을 홈에 삽입합니다.
AC 어댑터 접속
AC 어댑터의 출력 쪽 본체의 DC LINE 표시 커넥터에
접속합니다.
내전압 고정밀 단자(B-565)
CH1................................CH20
주의
·상면의 단자 번호에 따라 임의의 단자에 접속해 주십시오.
※상세한 내용은 부속품인 사용설명서를 참조하시기 바랍니다.
· B-563/B-563-SH/B-563SL-30은 저항 전구 입력을 지원하지 않습니다.
각종 접속 방법
각 단자 장착
홈에 삽입
아날로그 입력 단자로의 접속
+
-
b
리 드 선 저 항 은 1 선 당 1 0 Ω
이 하 , 3 선 의 길 이 가 같 아 야
합니다.
2. 터미널 장치가 단단히 고정될 때까지 표시된
방향으로 누릅니다.
누르다
접지 케이블 접속
GND 단자 위에 있는 버튼을 마이너스 드라이버로
누르면서 이 기기에 접지 케이블을 접속합니다.
케이블의 한쪽은 어스에 접속해 주십시오.
직류 전압 입력
+
직류 전압
-
저항 전구 입력
A
+
B
-
b
b
션트 저항
예: 4-20mA의 경우 250Ω(±0.1%)를 붙여
1-5V 레인지에서 측정합니다.
※ 션트 저항은 B-551(옵션)을 사용해
주십시오.
59
열전대 입력
+
-
보상 도선
직류 전류 입력
+
-
