GRAPHTEC midi LOGGER GL860 Quick Start Manual page 40

Maximale Eingangsspannung
Wenn eine Spannung in das Gerät eingespeist
wird, die den angegebenen Wert überschreitet, wird
das elektrische Relais im Eingang beschädigt.
Geben Sie zu keinem Zeitpunkt eine Spannung ein,
die den angegebenen Wert überschreitet.
Standard-20CH-Schraubklemme (B-563)
Schraubenloses Standard-20-Kanal-Terminal
(B-563SL)
Schraubenloses Standard-30-Kanal-Terminal
(B-563SL-30)

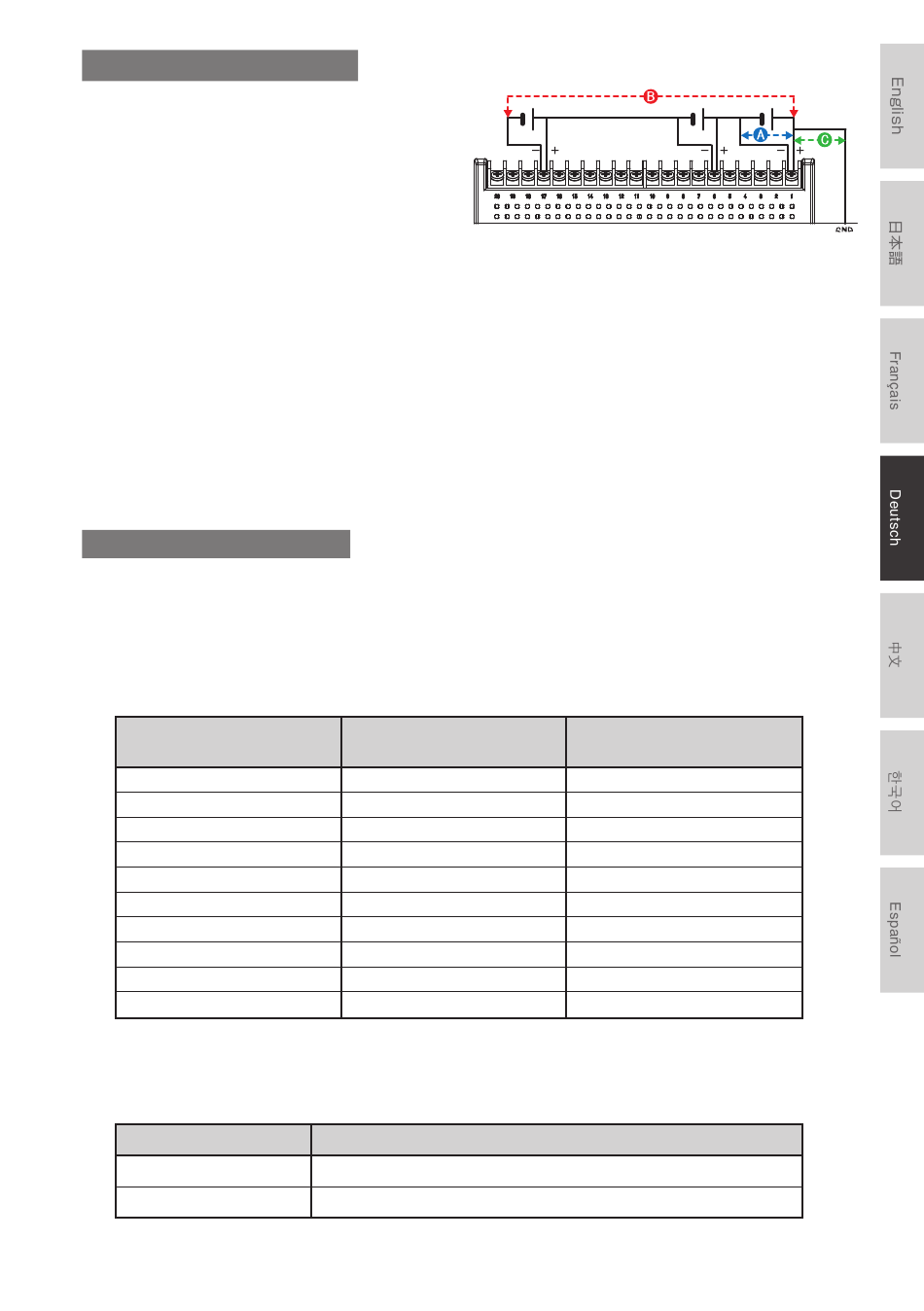

< Zwischen +/- Klemmen (A) >
• Maximale Eingangsspannung:
60Vp-p (Bereich von 20mV bis 2V)
110Vp-p (Bereich von 5V bis 100V)
< Zwischen Kanal zu Kanal (B) >
• Maximale Eingangsspannung: 60Vp-p
• Widerstandsfähige Spannung: 350 Vp-p bei 1 Minute
< Zwischen Kanal und GND (C) >
• Maximale Eingangsspannung: 60Vp-p
• Widerstandsfähige Spannung: 350 Vp-p bei 1 Minute
Maßnahmen gegen Lärm
Wenn die Messwerte aufgrund von Fremdgeräuschen schwanken, führen Sie die folgenden
Gegenmaßnahmen durch. (Die Ergebnisse können je nach Art des Rauschens variieren.)
Bsp. 1 : Verbinden Sie den GND-Eingang des GL860 mit Masse.
Bsp. 2 : Verbinden Sie den GND-Eingang des GL860 mit dem GND des Messobjekts.
Bsp. 3 : Betreiben Sie den GL860 mit Batterien (Option: B-573).
Bsp. 4 : Setzen Sie im Menü AMP-Einstellungen den Filter auf eine andere Einstellung als "Aus".
Bsp. 5 : Stellen Sie das Abtastintervall ein, das den digitalen Filter des GL860 aktiviert (siehe Tabelle unten).
Anzahl der Messkanäle
1 Kanäle
2 Kanäle
3 bis 4 Kanäle
5 Kanäle
6 bis 10 Kanäle
11 bis 20 Kanäle
21 bis 40 Kanäle
41 bis 50 Kanäle
51 bis 100 Kanäle
101 bis 200 Kanäle
*1 Anzahl der Messkanäle ist die Anzahl der aktiven Kanäle, bei denen die Eingangseinstellungen NICHT auf "Aus" gesetzt sind.
*2 Die Temperatur kann nicht eingestellt werden, wenn das aktive Abtastintervall auf 5 ms, 10 ms, 20 ms oder 50 ms eingestellt ist.
Im Menü [OTHER] muss die zu verwendende Netzfrequenz eingestellt werden.
Stellen Sie die zu verwendende Wechselstromfrequenz ein.
Gegenstände auswählen
50Hz
60Hz
Widersteht hochpräzisen Hochspannungsklemmen
(B-565)
< Zwischen +/- Klemmen (A) >
• Maximale Eingangsspannung:
< Zwischen Kanal zu Kanal (B) >
• Maximale Eingangsspannung: 600Vp-p
• Widerstandsfähige Spannung: 600Vp-p
< Zwischen Kanal und GND (C) >
• Maximale Eingangsspannung: 300Vp-p
• Widerstandsfähige Spannung: 2300VACrms bei 1 Minute
Erlaubtes
*1
Stichprobenintervall
5msec oder langsamer
10msec oder langsamer
20msec oder langsamer
50msec oder langsamer
50msec oder langsamer
100msec oder langsamer
200msec oder langsamer
250msec oder langsamer
500msec oder langsamer
1sec oder langsamer
Bereich, in dem die Netzfrequenz 50Hz beträgt.
Bereich, in dem die Netzfrequenz 60Hz beträgt.
39
60Vp-p (Bereich von 20mV bis 2V)
110Vp-p (Bereich von 5V bis 100V)
Abtastintervall,
das Digitalfilter ermöglicht
*2 50msec oder langsamer
*2 125msec oder langsamer
*2 250msec oder langsamer
*2 250msec oder langsamer
500msec oder langsamer
*2
1sec oder langsamer
2sec oder langsamer
2sec oder langsamer
5sec oder langsamer
10sec oder langsamer
Beschreibung
