9.
AC/배터리 표시
10.
CH 셀렉트
11.
디지털 표시
12.
빠른 설정
13.
알람 표시
14.
펜 표시
15.
파일명 표시
16.
하한 스케일
17.
파형 표시
18.
상한 스케일
19.
수록 바
: AC 전원 시, 배터리가 작동할 때
아이콘을 표시합니다.
※배터리 잔량 표시는 오차가 있으므로
기준으로 사용하시기 바랍니다.
배터리 구동 시간을 보장하는 것은
아닙니다.
: 아날로그, 논리, 펄스 및 계산을
표시합니다.
: 각 CH의 입력값을 표시합니다.
키로 액티브(확대 표시)로 할 CH를 선택할 수 있습니다. 또한 액티브
CH는 파형 표시도 제일 위에 표시됩니다.
: 간단하게 작동할 수 있는 항목을 표시합니다.
키로 퀵 설정부를 액티브로 하고,
있습니다.
: 알람 출력 단자의 상태를 나타냅니다. (빨간색=알람 발생)
: 각 CH의 신호 위치, 트리거 위치, 알람
범위를 표시합니다.
: 수록 중에는 수록 파일명을 표시합니다.
: 현재 액티브로 되어 있는 CH의 하한
스케일을 표시합니다.
: 입력 신호 파형이 표시됩니다.
: 현재 액티브로 되어 있는 CH의 상한 스케일을 표시합니다.
: 수록 중에 수록 매체의 남은 용량을 표시합니다. 또한 재생 시에는 표시
위치와 커서의 정보를 표시합니다.
65

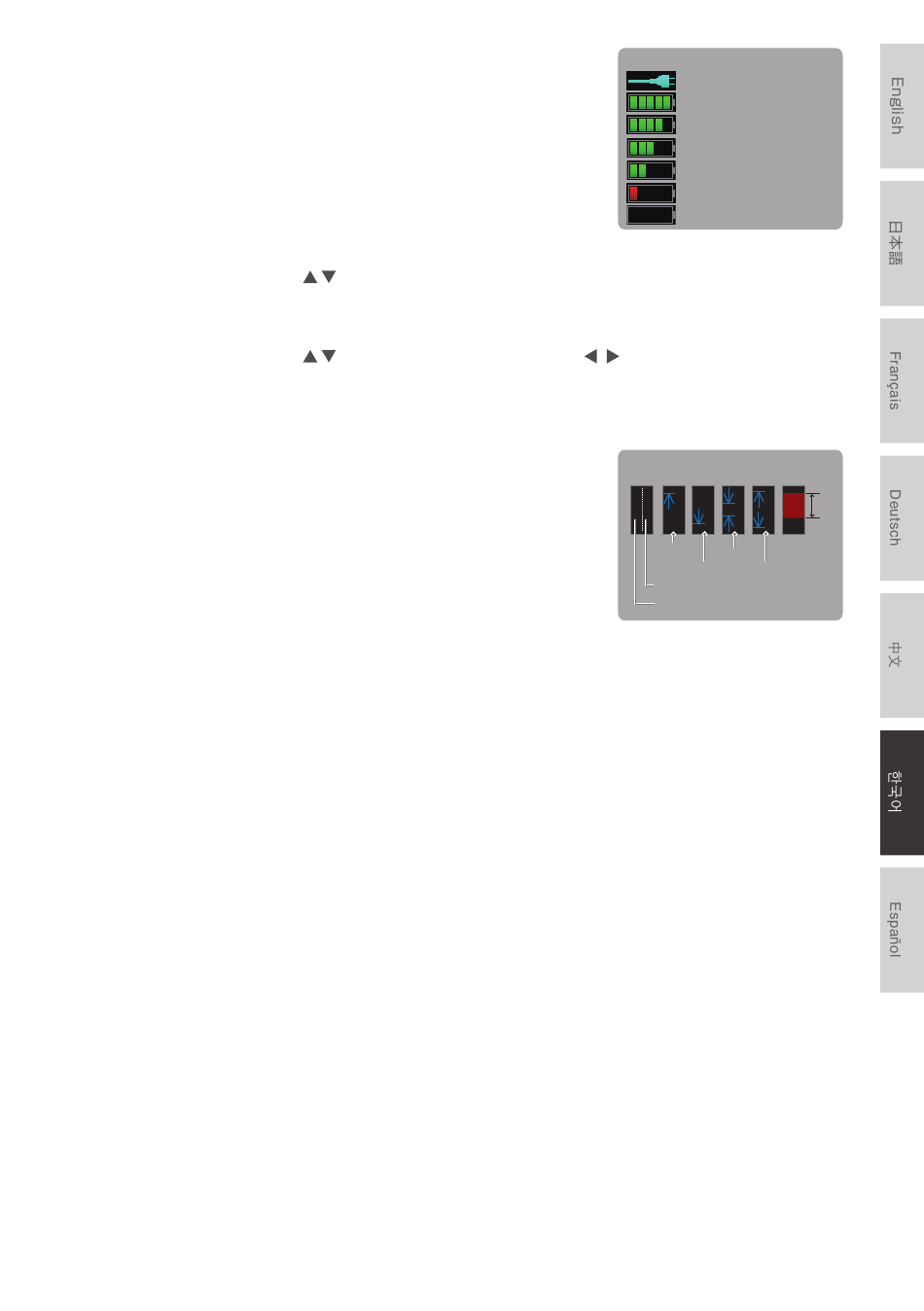

AC/배터리 표시
AC 전원 동작 시
배터리 잔량: 100 - 90%
배터리 잔량: 89 - 70%
배터리 잔량: 69 - 50%
배터리 잔량: 49 - 30%
배터리 잔량: 29 - 10%
배터리 잔량: 10% 이하
키로 값을 변경할 수
펜 표시
트리거 위치 알람 표시
상승
범위 내
하강 범위 외
스톱 측
출발 측
