有关最大输入电压
如果输入超规格的电压，则会导致输入部使用
的半导体继电器故障，因此请勿输入超规格的
电压，哪怕只是一瞬间。
标准20CH螺丝端子(B-563)
标准20CH无螺丝端子(B-563SL)
标准30CH免螺丝端子(B-563SL-30)

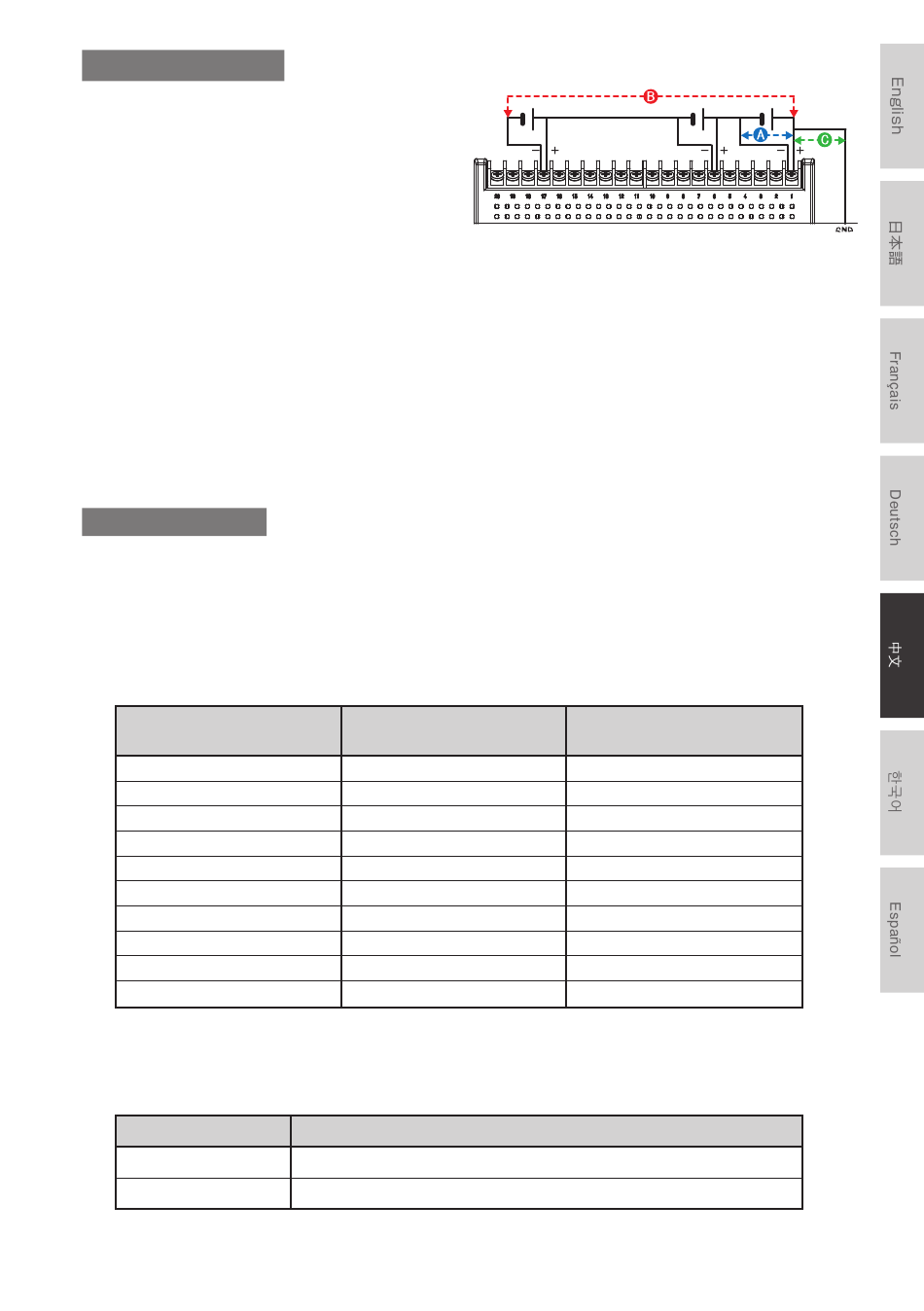

< 输入端 +/- 端子间 (A 部等 ) >
• 最大输入电压 : 60Vp-p (20mV ～ 2V 范围）
110Vp-p (5V ～ 100V 范围）
< 输入端 / 输入端之间 (B 部等 ) >
• 最大输入电压 : 60Vp-p
• 耐电压 : 350Vp-p/1 分钟
< 输入端 / GND 输入端之间 (C 部等 ) >
• 最大输入电压 : 60Vp-p
• 耐电压 : 350Vp-p/1 分钟
噪音的对策方法
因外来噪音导致本机器的测定值发生变动时，建议进行以下应对。
（根据噪音类型不同，效果也不同。 ）
例 1 : 本机器的 GND 接地。
例 2 : 本机器的 GND 与测定对象的 GND 连接。
例 3 : 令本机器为电池 ( 选项 B-573) 驱动。
例 4 : 通过 AMP 设定菜单，将筛选器设为非 OFF。
例 5 : 将本机器的数字过滤器设为有效取样间隔。
测定 CH 数
1 ch
2 ch
3 至 4ch
５ ch
６至 10 ch
11 至 20 ch
21 至 40 ch
41 至 50 ch
51 至 100 ch
101 至 200 ch
※1: 测定 CH 数，是输入设定被设定为非 OFF 的 CH 数。
※2: 5・10・20・50ms 取样间隔无法进行温度测定。
在 "OTHER" 菜单中，必须设置要使用的商用电源频率。
设置要使用的交流电源频率。
选择项目
50Hz
60Hz
※1 可设定的取样间隔
5ms 以上
10ms 以上
20ms 以上
50ms 以上
50ms 以上
100ms 以上
200ms 以上
250ms 以上
500ms 以上
1s 以上
电源频率为 50Hz 的区域。
电源频率为 60Hz 的区域。
耐高压高精度端子(B-565)
< 输入端 +/- 端子间 (A 部等 ) >
• 最大输入电压 : 60Vp-p (20mV ～ 2V 范围）
110Vp-p (5V ～ 100V 范围）
< 输入端 / 输入端之间 (B 部等 ) >
• 最大输入电压 : 600Vp-p
• 耐电压 : 600Vp-p
< 输入端 / GND 输入端之间 (C 部等 ) >
• 最大输入电压 : 300Vp-p
• 耐电压 : 2300VACrms/1 分钟
令数字过滤器有效的取样间隔
※2
※2
※2
※2
※2
描述
50
50ms 以上
125ms 以上
250ms 以上
250ms 以上
500ms 以上
1s 以上
2s 以上
2s 以上
5s 以上
10s 以上
