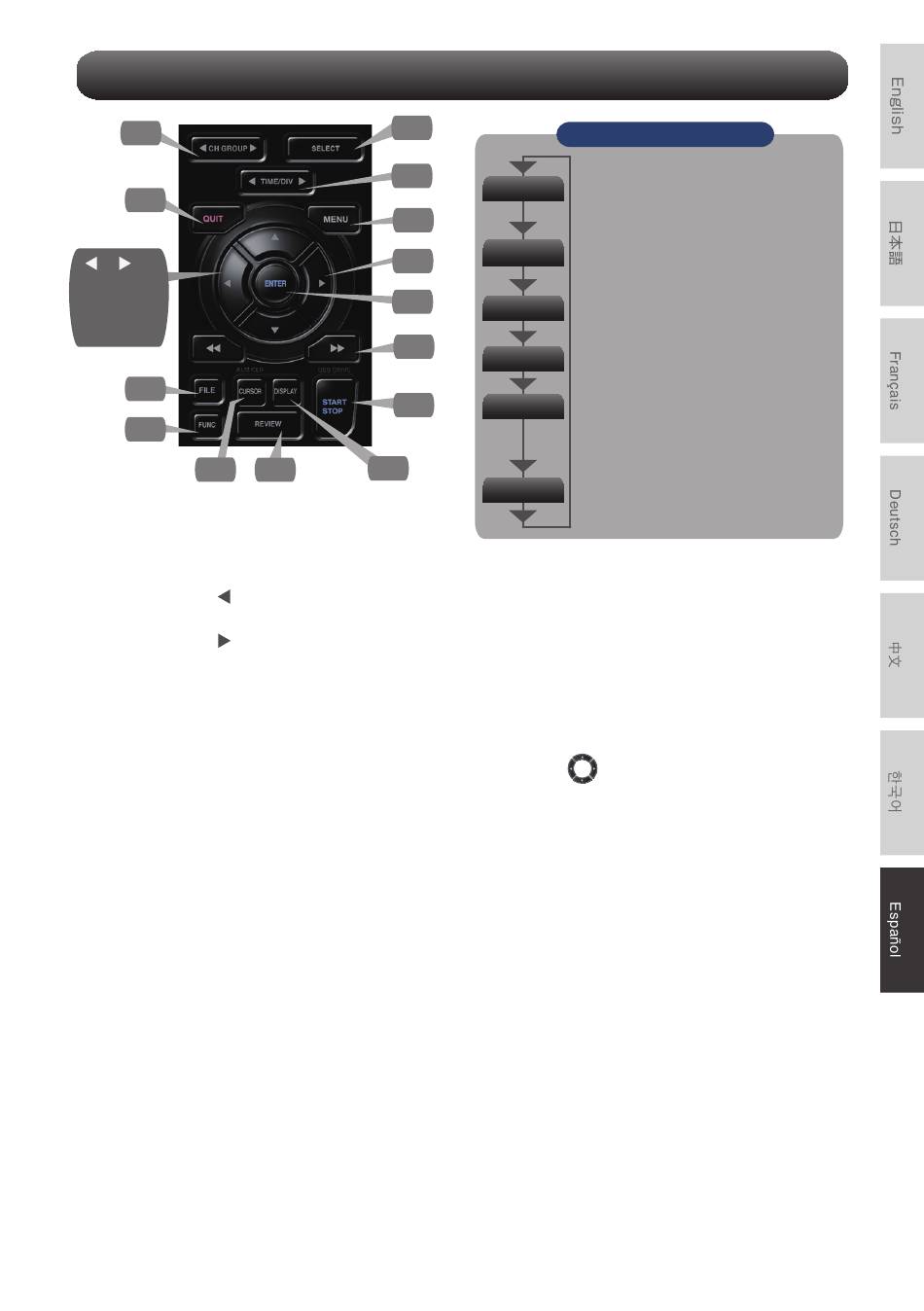

Descripción de las teclas del panel de control
1
5
+ +
ENTER
Configuración
de la
contraseña
13
14
12
1. CH GROUP
Intercambia los grupos que consta de 10
canales.
Presione la tecla para cambiar al grupo
anterior.
Presione la tecla para cambiar al siguiente
grupo.
2. SELECT
Cambia entre; canales de visualización
analógicos, de impulsos lógicos y de cálculo.
3. TIME/DIV
Pulse la Tecla [TIME/DIV] para cambiar el
rango de visualización en el eje de tiempo.
4. MENU
Pulse la tecla [MENU] para abrir el menú de
configuración. Al pulsar consecutivamente las
pestañas de la pantalla de configuración
cambian en la secuencia que se muestra a
continuación.
2
3
4
6
7
8
9
11
10
[Menú] Secuencia
• Ajustes -AMP
AMP
Configura la entrada, el rango, el filtro,
la escala y otros ajustes de los
respectivos canales.
•Configuración del registro
DATA
Establece el intervalo de muestreo y el
destino de almacenamiento de datos.
•Configuración de activación
TRIG
Establece las condiciones de inicio y
parada de la grabación.
•Configuración de la alarma
ALARM
Configura las condiciones de alarma.
•Configuración de la interfaz
I/F
Configura el ID del USB.
Si está instalada la unidad inalámbrica
opcional, configure los ajustes para la
conexión LAN inalámbrica.
•Otros ajustes
OTHER
Configura el brillo de la pantalla, el
color de fondo, el idioma, etc.
5. QUIT (LOCAL)
Pulse la tecla [QUIT] para cancelar los ajustes
o volver a la pantalla inicial.
Si el GL860 se encuentra en estado Remoto
(Bloqueo de Teclas) y es manejado por un
ordenador a través de una interfaz USB o
WLAN, pulse la tecla para volver al estado de
funcionamiento normal. (Local)
6. Teclas (TECLAS DE DIREC-
CIÓN)
Las teclas de dirección se utilizan para
seleccionar elementos de configuración del
menú y para mover los cursores durante una
operación de reproducción de datos.
7. ENTER
Pulse la tecla [ENTER] para confirmar la
configuración.
