GRAPHTEC midi LOGGER GL860 Quick Start Manual page 22

9. AC/ バッテリ表示
10. CH セレクト
11. デジタル表示
クイック設定
12.
13. アラーム表示
14. ペン表示
15. ファイル名表示
16. 下限スケール
17. 波形表示
18. 上限スケール
19. 収録バー
: AC電源時、バッテリ動作時でアイコ
ンを表示します。
※バッテリ残表示は、誤差があります
ので目安としてご使用ください。
バッテリでの駆動時間を保証するも
のではありません。
: アナログ、ロジック・パルス、演算を
表示します。
: 各CHの入力値を表示します。
キーでアクティブ(拡大表示)するCHを選択できます。また、ア
クティブCHは波形表示も1番上に表示されます。
: 簡単に操作できる項目を表示します。
キーでクイック設定部をアクティブにし、 キーで値を変更
できます。
: アラーム出力端子の状態を表します。(赤＝アラーム発生）
: 各CHの信号位置や、トリガ位置、ア
ラーム範囲を表示します。
: 収録中は収録ファイル名を表示しま
す。
: 現在アクティブになっているCHの下
限のスケールを表示します。
: 入力信号の波形が表示されます。
: 現在アクティブになっているCHの上限のスケールを表示します。
: 収録中に収録媒体の残り容量を表示します。また、再生時には表示
位置とカーソルの情報を表示します。
21

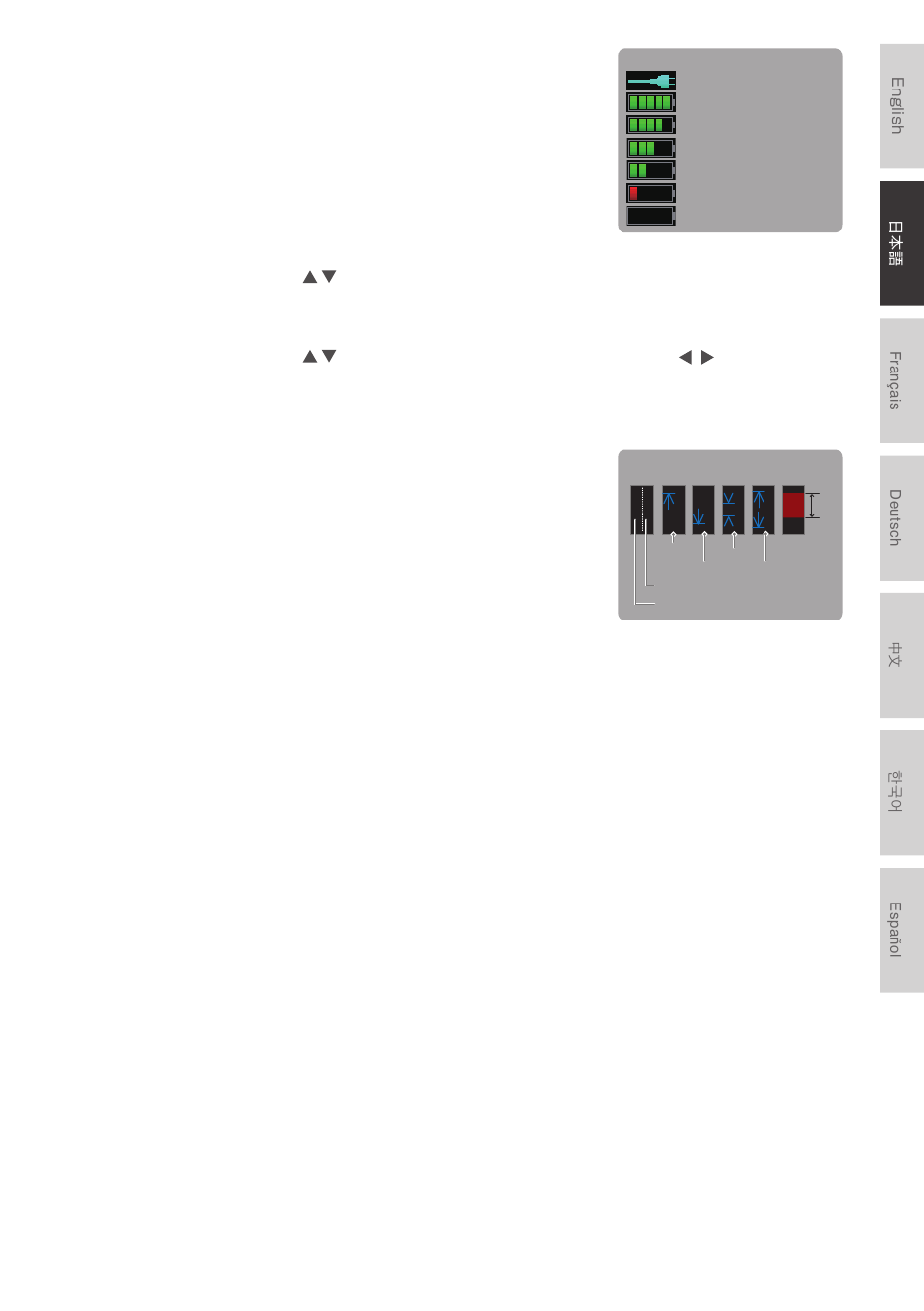

AC/バッテリ表示
AC電源動作時
バッテリ残: 100 - 90%
バッテリ残: 89 - 70%
バッテリ残: 69 - 50%
バッテリ残: 49 - 30%
バッテリ残: 29 - 10%
バッテリ残: 10%未満
ペン表示
トリガ位置 アラーム表示
立上り
範囲内
立下り
範囲外
ストップ側
スタート側
