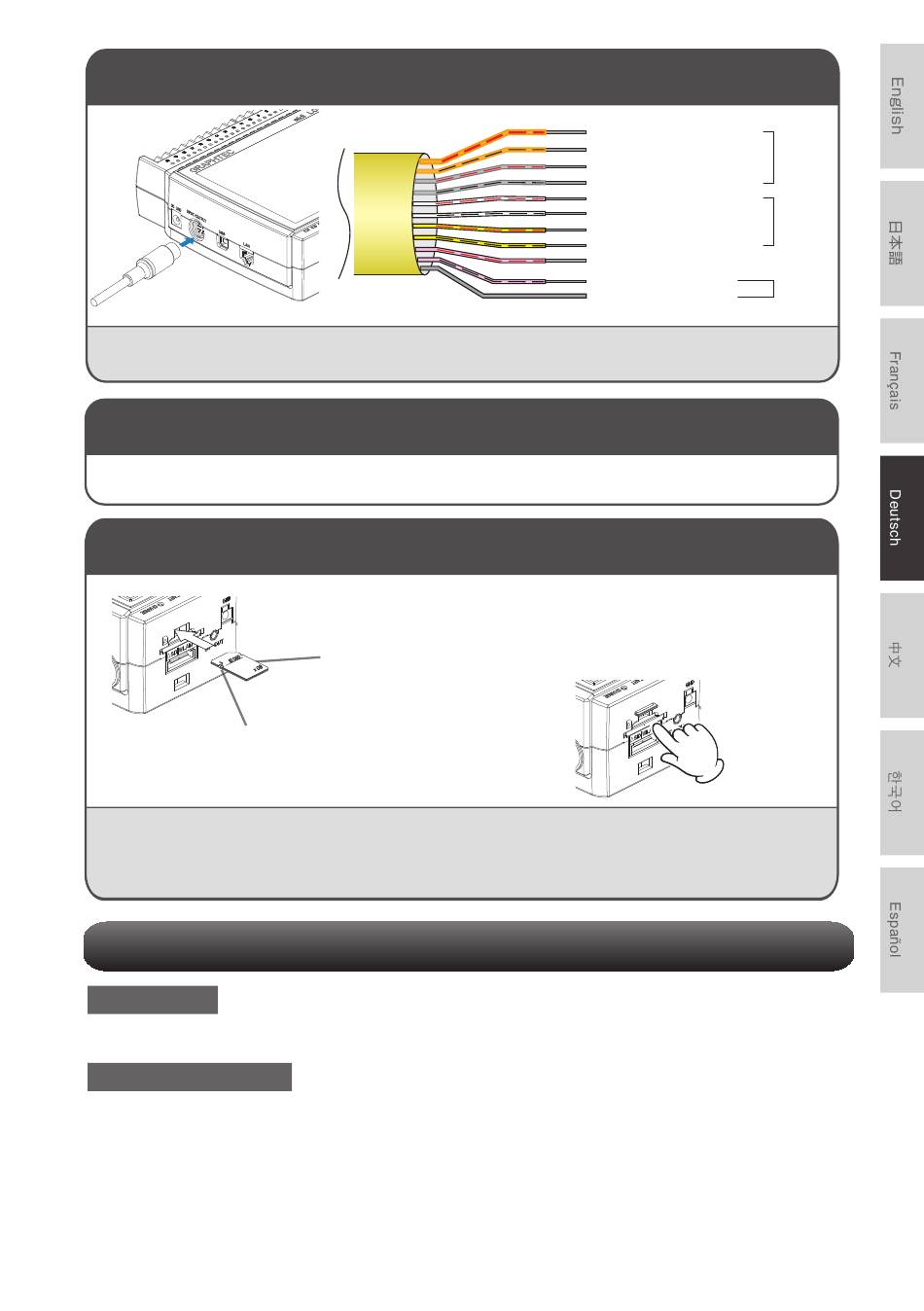

Schließen Sie die externen Eingangs-/Ausgangsklemmen an
Erfordert das B-513 Impuls-/Logikkabel.
(Für Logik-/Impulseingang, Alarmausgang, Triggereingang, externen Abtastimpulseingang)
• Der interne Speicher ist nicht entfernbar.
* Die SD-Speicherkarte muss entsperrt sein.
VORSICHT
Um eine SD-Speicherkarte zu entfernen, drücken Sie die Karte vorsichtig hinein, bevor Sie sie herausziehen.
Wenn das optionale drahtlose LAN-Gerät installiert ist, kann die SD-Speicherkarte nicht eingesetzt werden.
Die POWER-LED blinkt während des Zugriffs auf die SD-Speicherkarte.
Sicherheitsleitfaden für die Verwendung des GL860
Aufwärmen
Der GL860 benötigt etwa 30 Minuten Aufwärmzeit, um die optimale Leistung zu erbringen.
Unbenutzte Kanäle
Im analogen Eingangsbereich kann es häufig zu Impedanzproblemen kommen.
Bleibt er offen, kann der Messwert aufgrund von Rauschen schwanken.
Um dies zu beheben, stellen Sie nicht verwendete Kanäle im AMP-Einstellungsmenü auf
"Aus" oder schließen Sie die Anschlüsse + und - kurz, um bessere Ergebnisse zu erzielen.
Wenn das Signal ordnungsgemäß eingegeben wird, gibt es keinen Einfluss auf andere
Kanäle.
< Signalzuordnung >
Interner Speicher
SD-Karte einlegen
< Wie wird montiert >
(1) Öffnen Sie die
Schutzabdeckung der
SD-Speicherkarte.
(2) Schieben Sie die
SD-Speicherkarte ein, bis
sie einrastet und
38
Orange mit rot gepunkteter Linie
Orange mit schwarz gepunkteter Linie
Grau mit rot gepunkteter Linie
Grau mit schwarzer gepunkteter Linie
Weiß mit roter gepunkteter Linie
Weiß mit schwarz gepunkteter Linie
Gelb mit rot gepunkteter Linie
Gelb mit schwarzer gepunkteter Linie
Rosa mit rot gestrichelter Linie : Triggereingang/
externer Sampling-Eingang
Rosa mit schwarzer gepunkteter Linie
Abgeschirmt
< So entfernen Sie >
(1) Die SD-Speicherkarte wird durch leichten
Druck auf die Karte freigegeben.
Ziehen Sie dann an der Karte, um sie zu
entfernen.
: 1
: 2
Logik-/
: 3
Impulseingang
: 4
: 1
: 2
Alarm
: 3
Ausgang
: 4
GND
