GRAPHTEC midi LOGGER GL860 Quick Start Manual page 21

1
19
18
17
16
15
1. ステータスメッセージ
Time/DIV 表示
2.
サンプリング間隔表示
3.
4. デバイスアクセス表示
（本体メモリ）
5. デバイスアクセス表示
（SD カード / 無線 LAN
表示）
6. リモート表示
7. キーロック表示
時計表示
8.

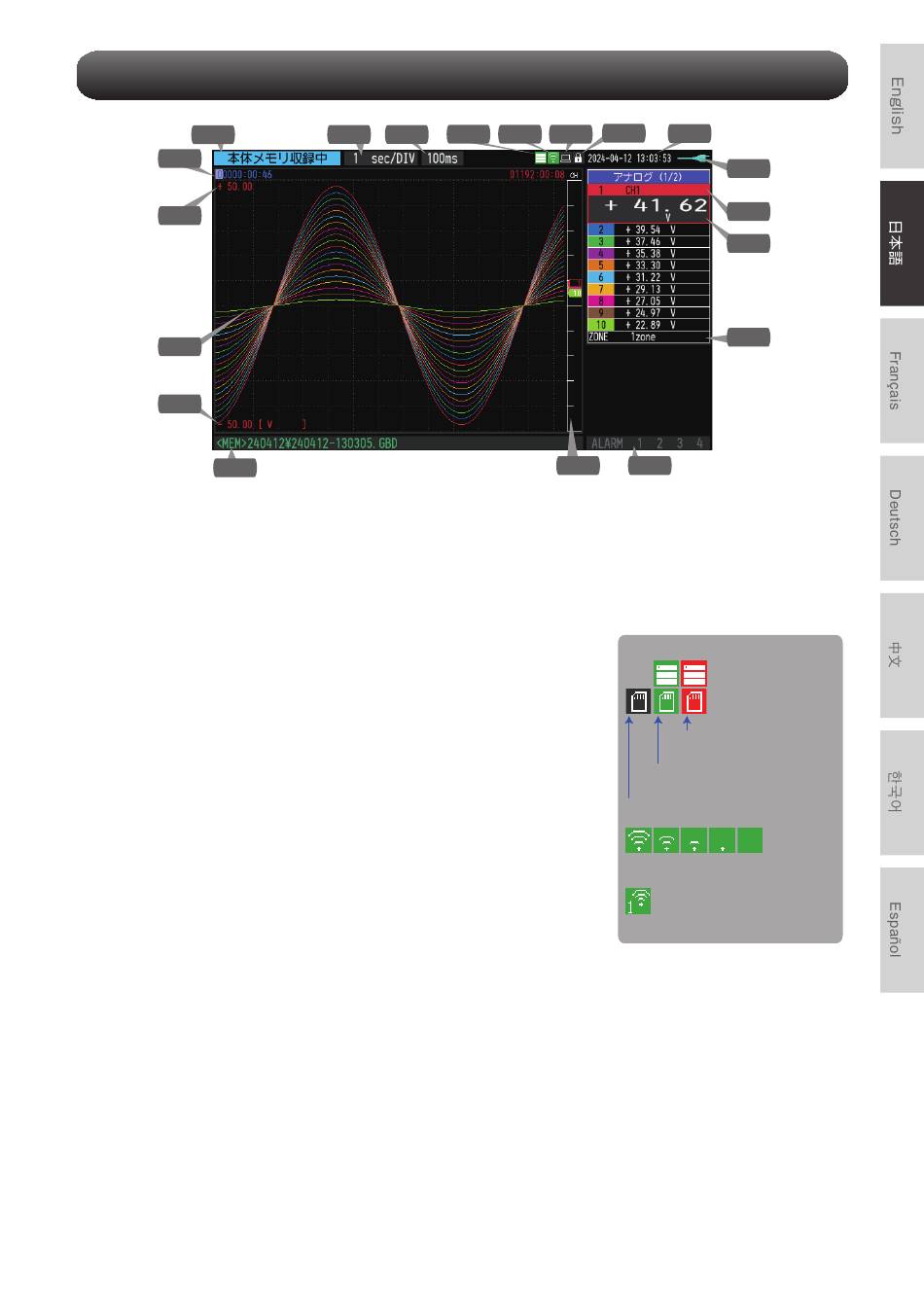

画面の説明
4
2 3
: 動作状態を表示します。
: 現在設定されているタイムスケールを表示します。
: 現在設定されているサンプリング間隔を表示します。
: 本体メモリがアクセス時は、赤色表示
になります。
: SD カードがアクセス時は、赤色表示
になります。
SD カードを装着している場合は、緑
色表示になります。
また、無線ユニット装着の場合は、無
線接続状態を表示します。
（ステーションモード時は接続先の親
機の電波強度を表示します。また、ア
クセスポイントモードでは接続されて
いる子機の台数を表示します。無線ユ
ニットが動作している時はオレンジ色
になります。 ）
: リモート状態を表示します。
（オレンジ＝リモート状態）
: キーロックの状態を表示します。
（オレンジ＝ロック時）
: 現在の日付・時刻を表示します。
20
7
5 6
8
14 13
状態マーク
本体メモリ/SDカード
アクセス中（赤色表示）
本体メモリ/SDカード装着
（緑色表示）
SDカード未装着
親機の電波強度表示（強→弱表示）
子機接続状態（0台～5台）
9
10
11
12
