1
5
+ +
ENTER
密码设定
13
14
12
1. CH GROUP
按此键切换到下一组(共 10 个通道)。
按 键切换到上一组。
按 键切换到下一组。
2. SELECT
在模拟、逻辑脉冲和计算显示通道之间切换。
3. TIME/DIV
通过按下该键，波形画面的时间轴显示范围将
发生变化。
4. MENU
通过按下该键，打开设定画面。
每按下一次，设定画面标签将发生切换。

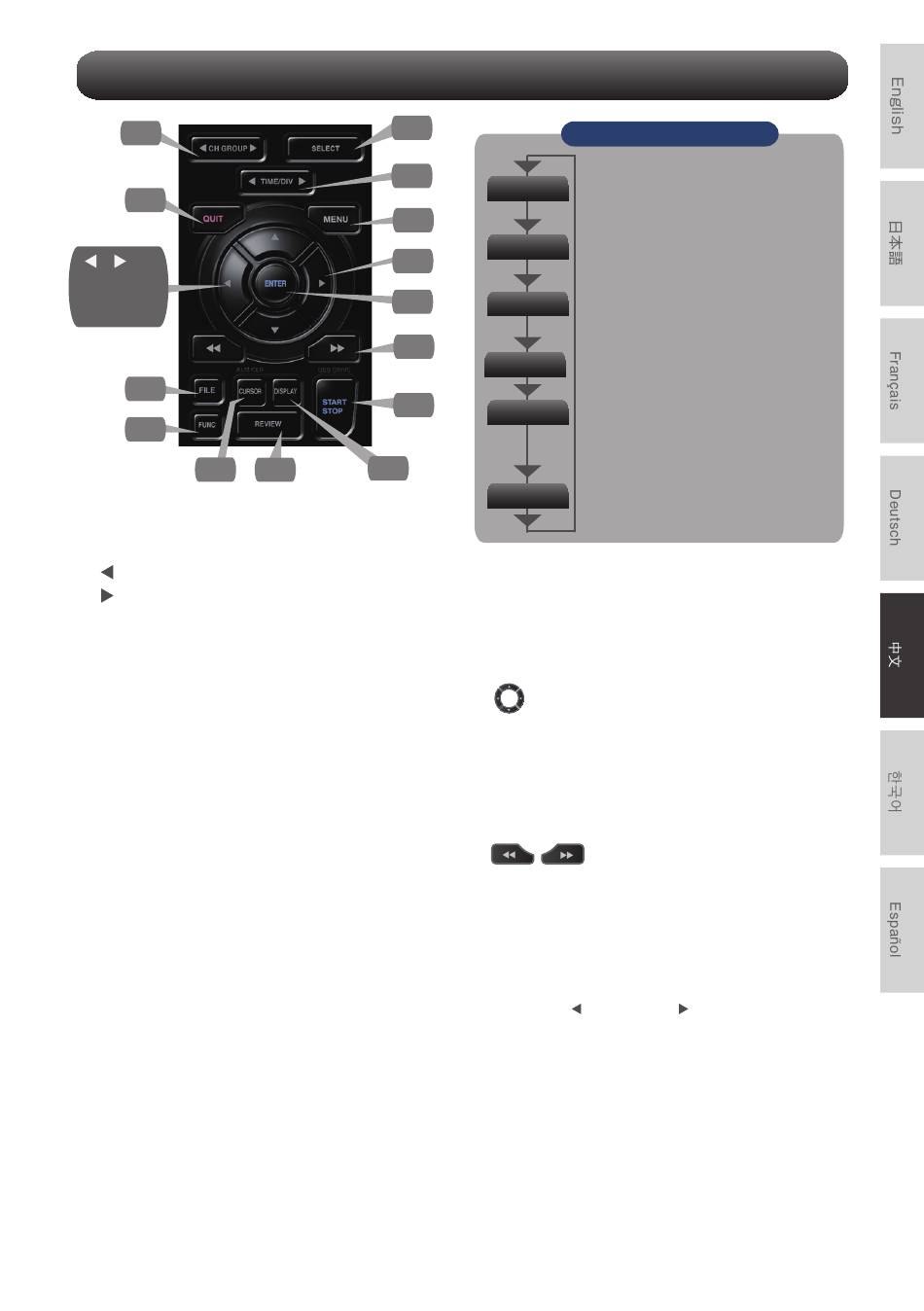

操作键的说明
2
3
4
6
7
8
9
11
10
·放大器设定
AMP
进行输入、范围、过滤器等的设定。
·收录设定
DATA
进行取样间隔、收录目的地等的设定。
·触发设定
TRIG
进行收录开始、停止条件的设定。
·警报设定
ALARM
进行警报条件的设定。
·界面设定
I/F
进行 USB ID 的设定。
选项的无线单元安装时，进行用于无线
LAN 连接的设定。
·其他设定
OTHER
进行画面的亮度、背景色、使用语言等
的设定。
5. QUIT (LOCAL)
通过按下该键，取消设定，或返回缺省状态。
在外部操作状态下的远程操作时（键锁定），
通过操作界面按下本键，返回通常状态 (本机)。
6. 键（方向键）
用于菜单设定时的项目选择、播放时的光标移
动等。
7. ENTER
进行菜单设定时的决定事项、确定处理。
8. 键 (KEY LOCK)
当您想在回放过程中快速移动光标或更改"数字
+ 演算"屏幕上的显示模式时， 可以使用这些键。
按住两键 2 秒，则进入键锁定状态。
同样操作，可解除锁定。
可通过显示器上的键锁定显示灯点亮紅色，来
确认键锁定状态。
※ 通过同时按下 键 + ENTER +
码设定。
51
单点
键，可进行键锁定时的密
