1. CH GROUP
이 키를 누르면 10개 채널로 구성된 다음
그룹으로 전환됩니다.
측면을 누르면 채널 그룹이 10개 채널마다
마이너스됩니다.
측면을 누르면 채널 그룹이 10채널마다
플러스됩니다.
2. SELECT
아날로그, 로직 펄스, 연산의 표시 채널을
전환합니다.
3. TIME/DIV
키를 누르면 파형 화면의 시간축 표시 범위가
바뀝니다.
4. MENU
키를 누르면 설정 화면이 열립니다.
누를 때마다 설정 화면 탭이 바뀝니다.

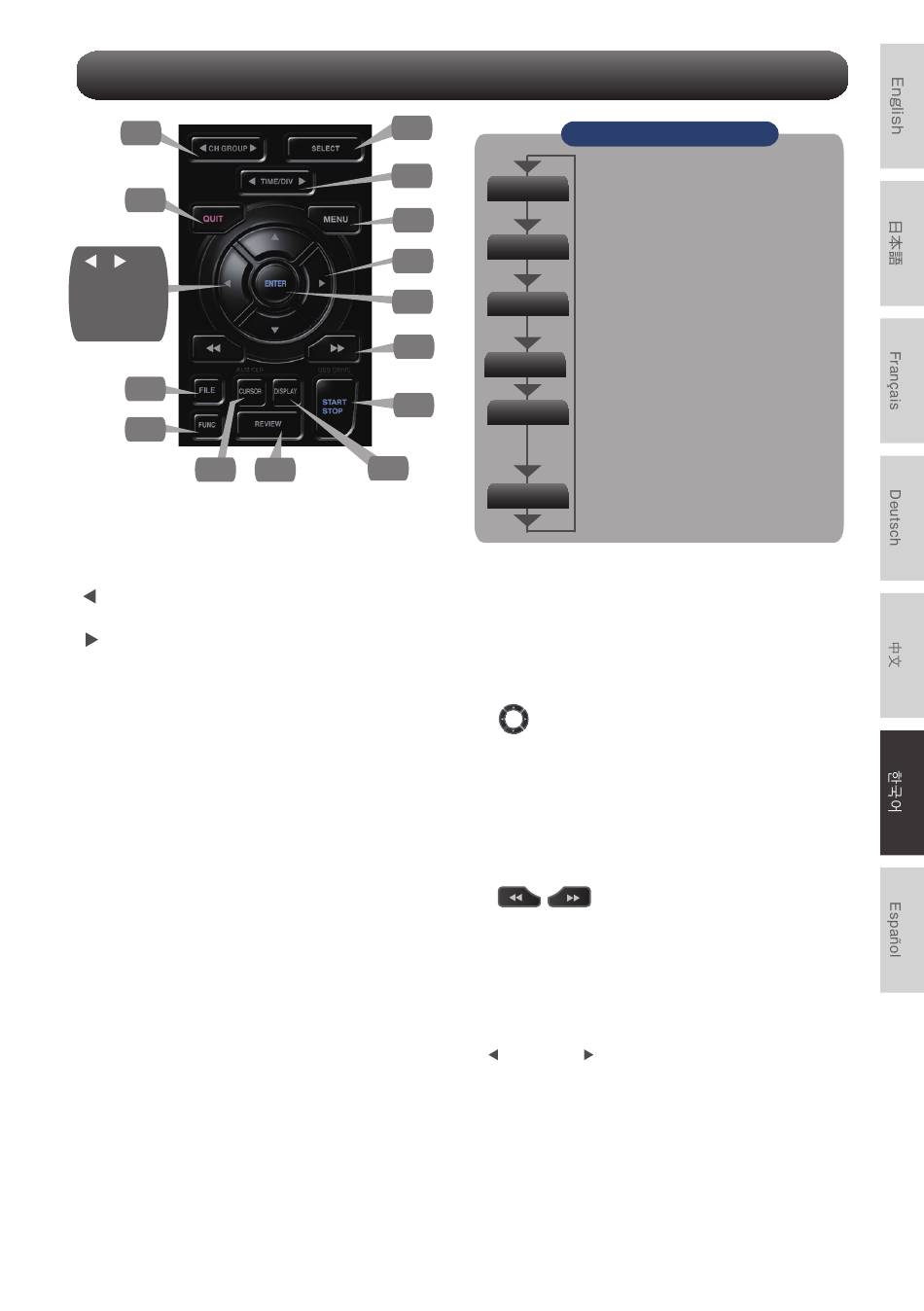

작동 키 설명
2
3
4
6
7
8
9
11
10
AMP
•앰프 설정
입력, 레인지, 필터 등을 설정합니다.
DATA
•수록 설정
샘플링 간격, 녹화 대상 설정합니다.
TRIG
•트리거 설정
수록 시작, 정지 조건을 설정합니다.
ALARM
•알람 설정
알람 조건을 설정합니다.
I/F •인터페이스 설정
USB ID를 설정합니다.옵션인 무선 유닛
장착 시는 무선 LAN 접속을 위한 설정을
실시합니다.
OTHER
•기타 설정
화면의 밝기, 배경색, 사용 언어 등을
설정합니다.
5. QUIT(로컬)
키를 누르면 설정을 취소하거나 디폴트 상태로
되돌립니다.
인터페이스로부터 외부 작동 상태인 리모트
상황(키 잠금)에서 이 키를 누르면 통상
상태(로컬)로 돌아옵니다.
6. 키(방향 키)
메뉴 설정시의 항목 선택이나 재생시의 커서 이동
등에 사용합니다.
7. ENTER
메뉴 설정 시 결정 사항이나 확정 처리를
실시합니다.
8. 키(키 잠금)
재생 중에 고속으로 커서를 이동하거나 [디지털 +
연산]에서 표시 모드를 변경할 때 사용합니다.
두 키를 2초간 누르면 키 잠금 상태가
됩니다.해제도 마찬가지입니다.
키 잠금 상태는 모니터상의 키 잠금 램프가
빨간색으로 점등하는 것으로 확인할 수 있습니다.
※ 키 + ENTER + 키를 동시에 누르면 키 잠금 시의
패스워드를 설정할 수 있습니다.
