GRAPHTEC midi LOGGER GL860 Quick Start Manual page 29

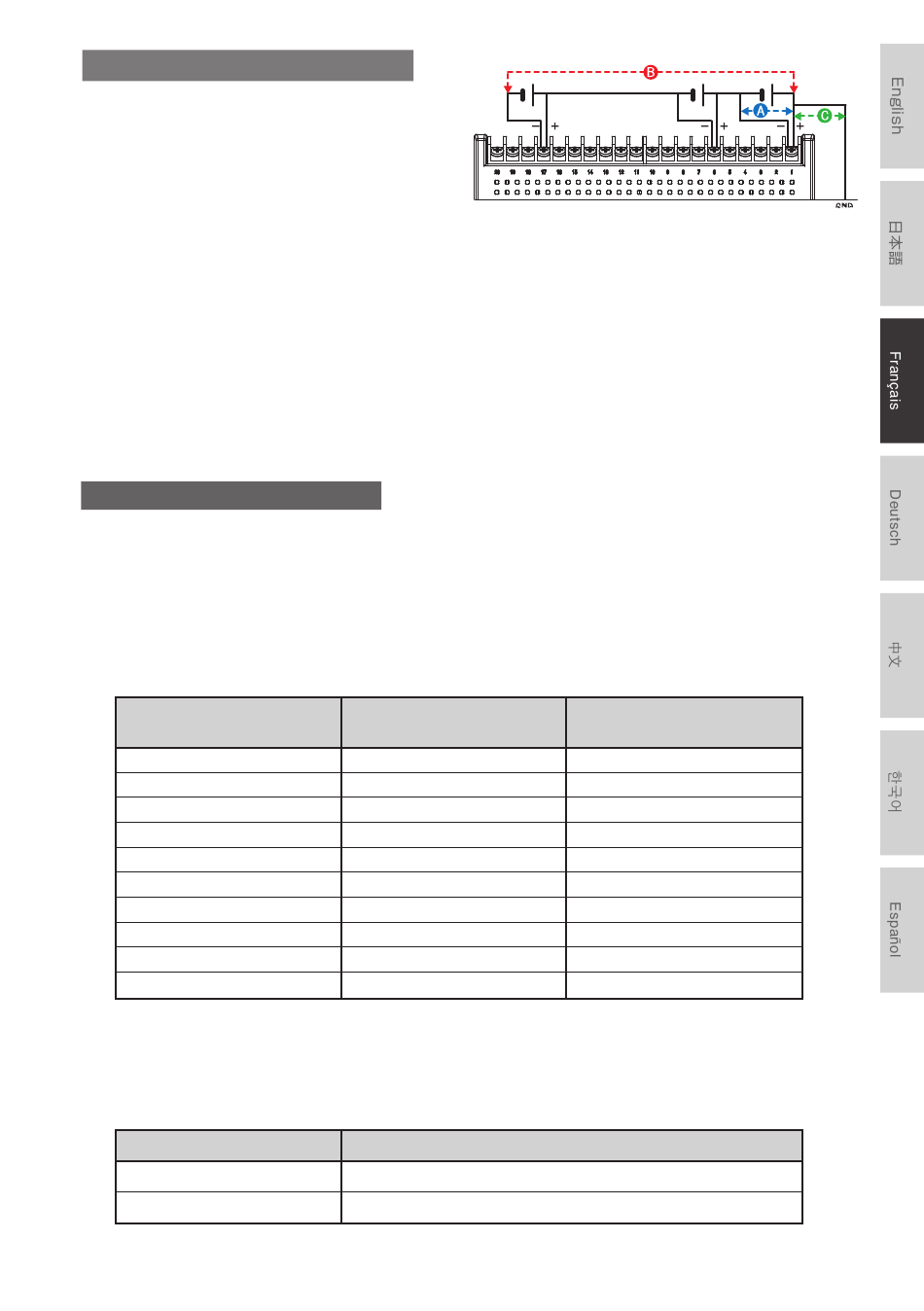

Tension d'entrée maximale
Si une tension supérieure à la valeur spécifiée
pénètre dans l'instrument, le relais électrique
de l'entrée sera endommagé. Ne jamais
introduire une tension dépassant la valeur
spécifiée à aucun moment.
Borne à vis standard 20CH (B-563)
Borne sans vis standard 20CH (B-563SL)
Borne sans vis standard 30CH (B-563SL-30)
< Entre les bornes +/- (A) >
• Tension d'entrée maximale :
60Vp-p (plage de 20mV à 2V)
110Vp-p (plage de 5V à 100V)
< Entre canal et canal (B) >
• Tension d'entrée maximale : 60Vp-p
• Tension de résistance : 350 Vp-p par minute
< Entre le canal et GND (C) >
• Tension d'entrée maximale : 60Vp-p
• Tension de résistance : 350 Vp-p par minute
Contre-mesures au bruit
Si les valeurs mesurées fluctuent en raison de bruits extérieurs, appliquez les contre-mesures
suivantes. (Les résultats peuvent varier en fonction du type de bruit.)
Ex 1: Connectez l'entrée GND du GL860 à la terre.
Ex 2: Connectez l'entrée GND du GL860 à la GND de l'objet à mesurer.
Ex 3: Faites fonctionner le GL860 avec des piles (Option : B-573).
Ex 4: Dans le menu du paramétrage AMP, réglez le filtre sur n'importe quel paramètre autre que "Off".
Ex 5: Réglez l'intervalle d'échantillonnage qui active le filtre numérique du GL860 (voir tableau
ci-dessous).
Nombre de canaux de
mesure
*1
1 canaux
2 canaux
3 à 4 canaux
5 canaux
6 à 10 canaux
11 à 20 canaux
21 à 40 canaux
41 à 50 canaux
51 à 100 canaux
101 à 200 canaux
*1 Le nombre de canaux de mesure est le nombre de canaux actifs dans lesquels les paramétrages
d'entrée ne sont PAS réglés sur "Off".
*2 La température ne peut pas être réglée lorsque l'intervalle d'échantillonnage actif est réglé sur 5 ms,
10 ms, 20 ms ou 50 ms.
Dans le menu OTHER, il faut régler la fréquence commerciale à utiliser.
Réglez la fréquence du secteur CA à utiliser.
Sélectionner des éléments
50Hz
60Hz
Résiste au terminal haute tension de haute
précision (B-565)
< Entre les bornes +/- (A) >
• Tension d'entrée maximale :
60Vp-p (plage de 20mV à 2V)
110Vp-p (plage de 5V à 100V)
< Entre canal et canal (B) >
• Tension d'entrée maximale : 600Vp-p
• Tension de résistance : 600Vp-p
< Entre le canal et GND (C) >
• Tension d'entrée maximale : 300Vp-p
• Tension de résistance : 2300VACrms par minute
Intervalle d'échantillonnage
autorisé
5msec ou plus lent
*2
10msec ou plus lent
*2
20msec ou plus lent
*2
50msec ou plus lent
*2
50msec ou plus lent
*2
100msec ou plus lent
200msec ou plus lent
250msec ou plus lent
500msec ou plus lent
1sec ou plus lent
Zone où la fréquence du secteur est de 50 Hz.
Zone où la fréquence du secteur est de 60 Hz.
28
IIntervalle d'échantillonnage
permettant d'activer le filtre numérique
50msec ou plus lent
125msec ou plus lent
250msec ou plus lent
250msec ou plus lent
500msec ou plus lent
1sec ou plus lent
2sec ou plus lent
2sec ou plus lent
5sec ou plus lent
10sec ou plus lent
Description
