Exemple de conception modèle FISCO
La fig. 10 représente la construction typique avec les composants correspondants. Les
appareils de terrain sont raccordés à un segment en mode de protection EEx ia. Pour
le passage en zone explosible, on utilise un élément de séparation galvanique. Les
appareils de terrain avec une faible consommation, comme par ex. le transmetteur de
pression Cerabar S, sont alimentés par le biais d'un câble 2 fils. Le Promass 83, en tant
qu'appareil 4 fils, doit être alimenté par une source de tension locale.
0 - 10 bar
6
4
T
E
5
5
3

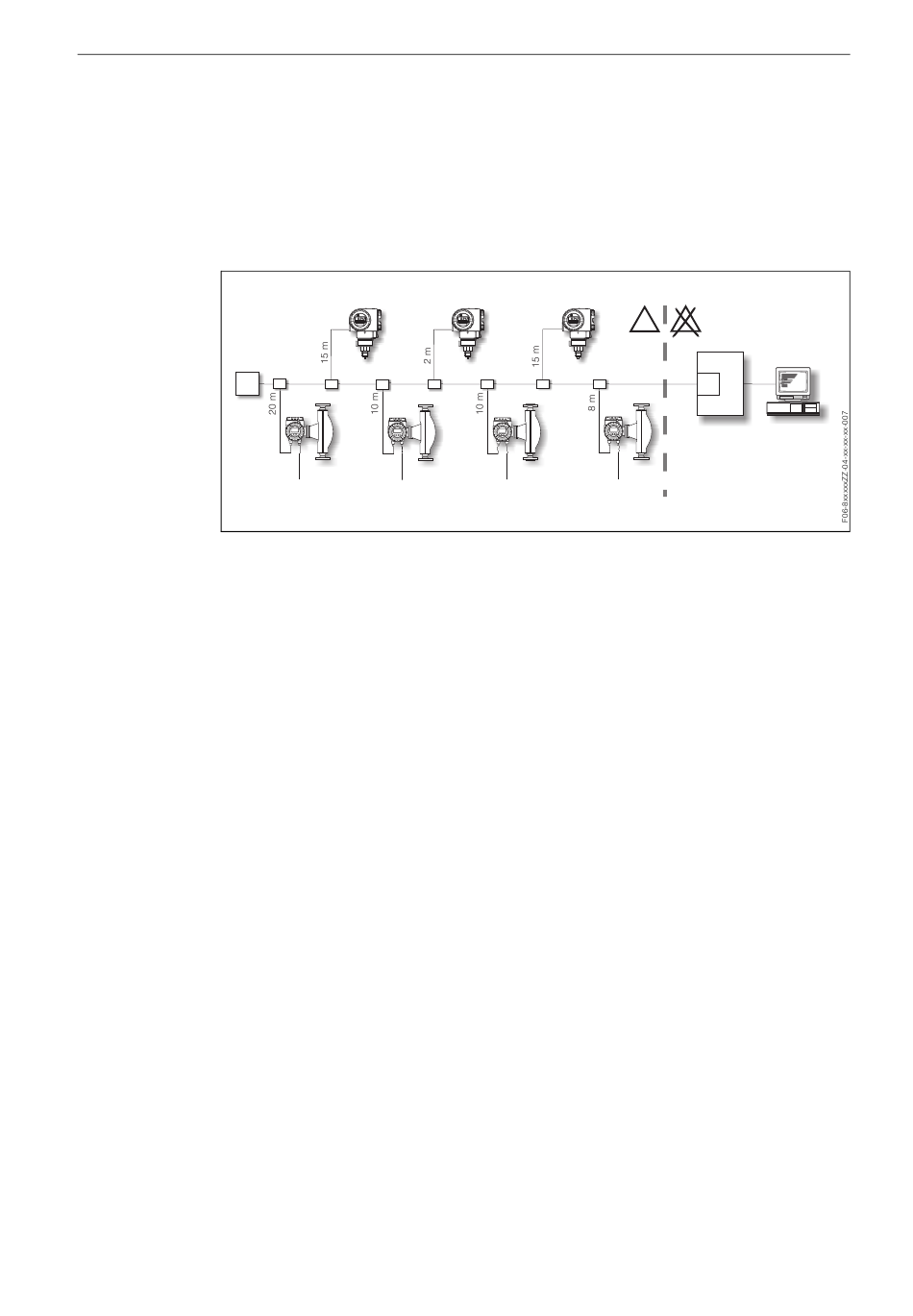

Fig 34: Exemple typique d'une liaison bus avec une alimentation de bus
type Power Repeater KLD2-PR-Ex1.IEC1 (Pepperl+Fuchs)
1 = Système numérique de contrôle commande avec carte de raccordement direct
FOUNDATION Fieldbus-H1
2 = Alimentation de bus conformément modèle FISCO, type Power Repeater KLD2-PR-Ex1.IEC1
(Pepperl+Fuchs)
3 = Promass 83 en zone explosible
4 = Terminaison de ligne (T)
5 = Alimentation de transmetteur
6 = Cerabar S en zone explosible
Contrôle fonctionnel
A l'aide de la procédure suivante, on vérifie avec le test fonctionnel si la structure de
segment souhaitée remplit les conditions de base de la transmission sur couche physi-
que IEC 61158-2.
1er pas – Récapitulatif des valeurs nominales fonctionnelles des composants du bus de
terrain
x Alimentation de bus conformément modèle FISCO,
Power Repeater KLD2-PR-Ex1.IEC1 (Pepperl+Fuchs):
U = 12,8 V (tension d'alimentation)
S
I = 100 mA (courant d'alimentation)
S
x Câble de bus:
Type de câble A
44 : /km (résistance linéique)
R =
WK
x Appareil bus Promass 83:
I = 12 mA (courant de base)
B
U = 9...32 V (tension de service adm.)
B
I = 0 mA (courant défaut)
FDE
I = 0 (< I )
Démar. B
x Appareil bus Cerabar S:
PROline Promass 83 FOUNDATION Fieldbus
0 - 10 bar 0 - 10 bar
6
E E
5
3
3
E X E X
6
580 m
T
E
2
5
3
