Raccordements électriques

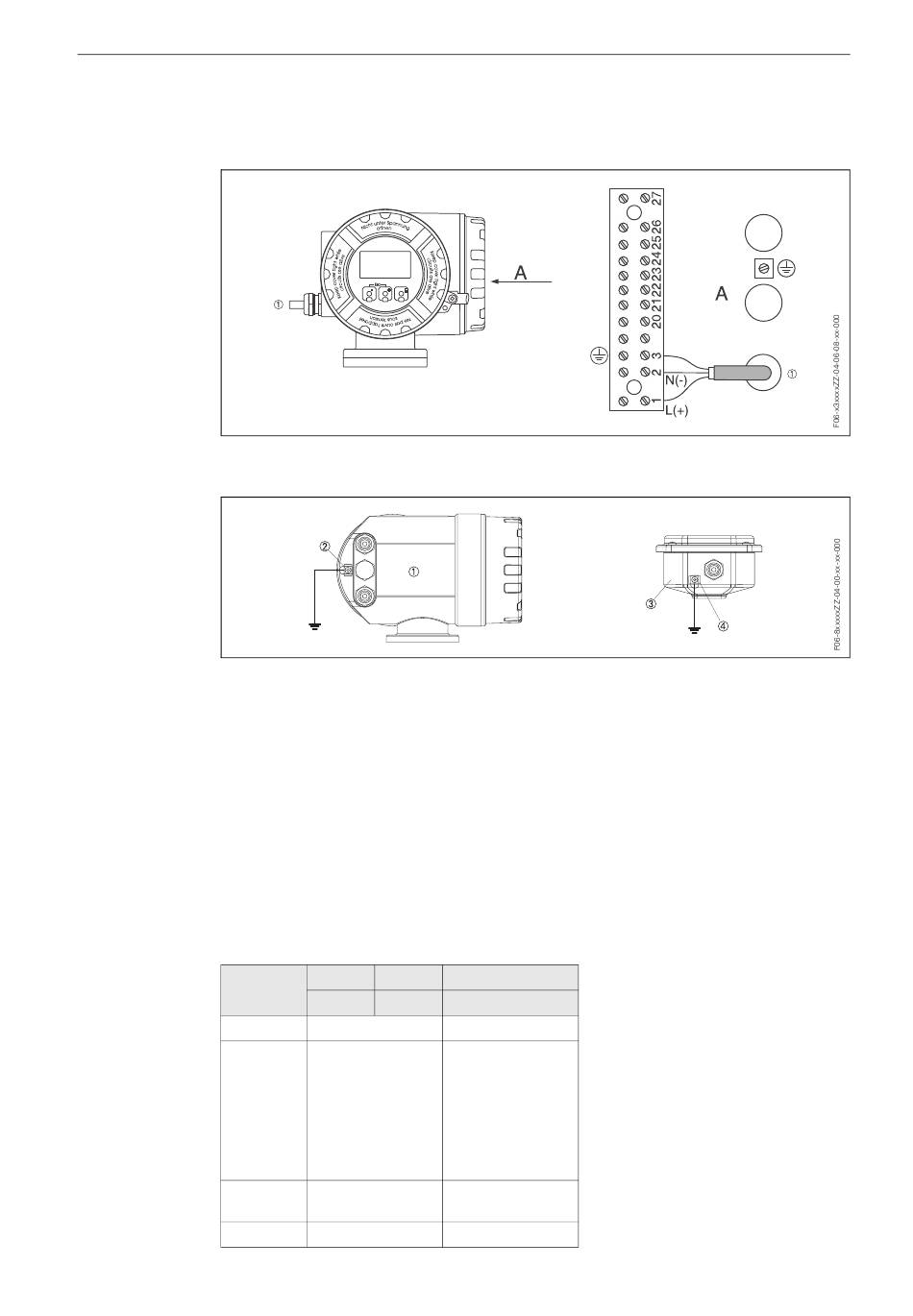

Raccordement alimentation
➀ = Câble d'alimentation
Fig. 25:
A = Vue A
Fig. 26: Raccordement compensation de potentiel
Attention!
N Réaliser la liaison équipotentielle du transmetteur ➀ (version compacte et séparée)
en le reliant à la terre au moyen de la vis de raccordement ➁ extérieure.
N Pour la version séparée, il est nécessaire de relier le boîtier du capteur ➂ à la terre par
le biais de la vis de raccordement ➃. Sinon la liaison équipotentielle du capteur peut
être réalisée à travers la conduite pour antant que la mise à terre soit réalisée d'après
les normes en vigueur.
Le tableau suivant comprend les valeurs qui, indépendamment de la structure de com-
mande, restent identiques pour toutes les versions d'appareil.
Transmetteur Promass 83
Bornes 1
L (+)
Alimentation ➀
Désignation
Valeurs AC: U = 85...260 V
fonction- ou
nelles AC: U = 20...55 V
ou
DC: U = 16...62 V
Consommation:
15 VA / 15 W
Circ. sécu.
non
intrin.
U = 260 V AC
m
PROline Promass 83 FOUNDATION Fieldbus
2 3
N (–)
Masse
Attention!
Tenir compte du
concept de mise à la
terre de l'installation
