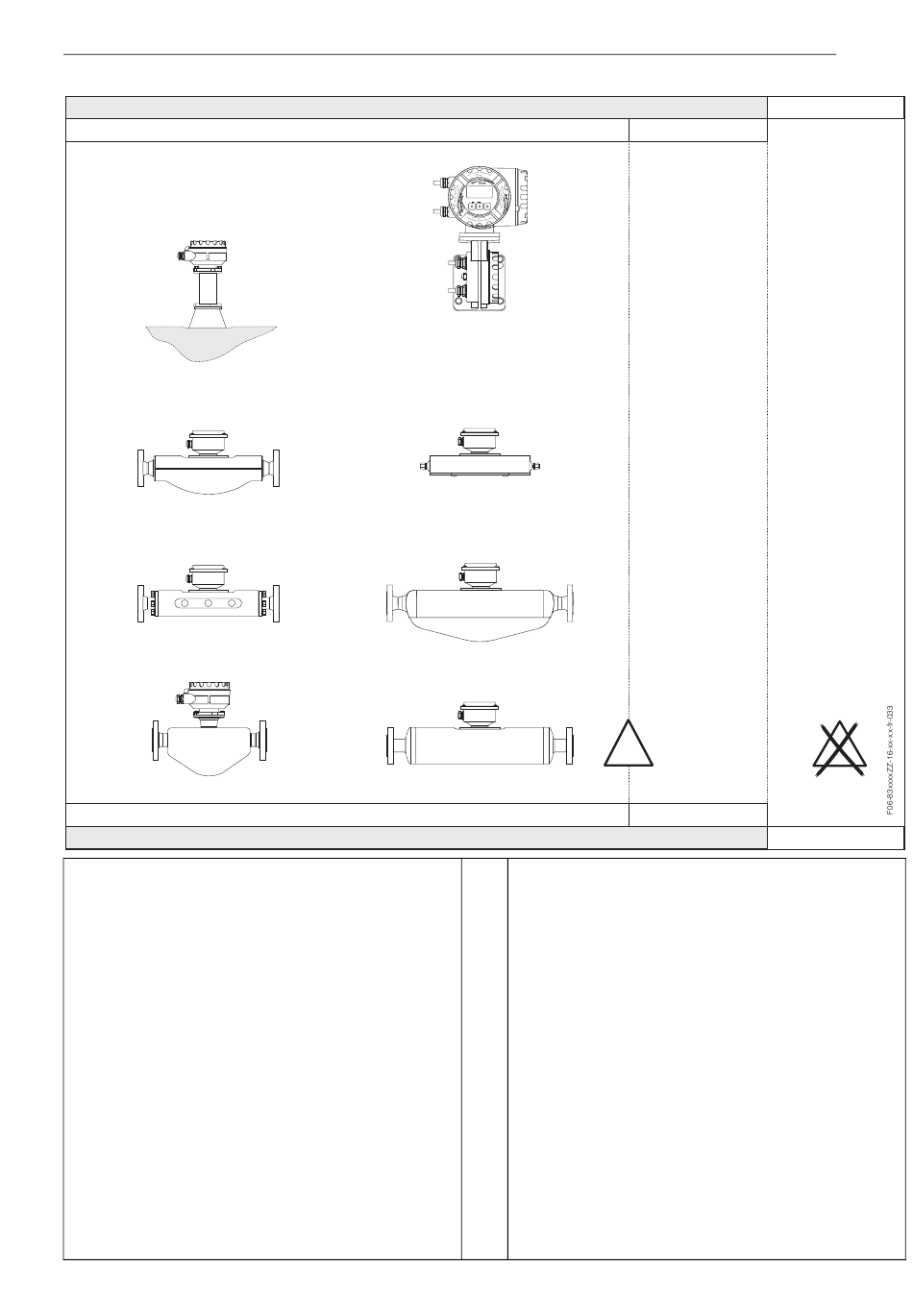

PROline Promass 83 FOUNDATION Fieldbus
Promass 83 F
Version séparée pour chauffage
(exécution col long)
Promass 83 F
DN 8...150
Promass 83 M
DN 8...80
Promass 83 E
DN 8...50
• Transmetteur Promass 83 FOUNDATION Fieldbus en:
EEx de [ia] IIC ou EEx d [ia] IIC
• Boîtier Ex d en: EEx d resp. EEx de
(En fonction du mode de protection il convient de choisir une
entrée de câble correspondante)
• Capteur en EEx ia IIC:
Promass A DN 1...4
Promass F DN 8...50
Promass I DN 8...40
Promass M DN 8...50
Promass E DN 8...50
Promass H DN 8...40
• La longueur maximale admissable de câble est de 120 m
lors de l'utilisation d'un câble typ (6 Li9YCYFCY ou 6 Li9YFCY /
2
0,38 mm ). Pour des raisons techniques liées au signal,
la longueur maximale du câble est limitée à 20 m.
• Pour les capteurs Promass F, DN 8...50, la zone 0 est autorisée
dans le tube de mesure
(caractéristic du transmetteur: Promass 83F**-******3/4/5/6*****)
• Températures environnante et du produit et classe
de température voir page 4.
• Pour les numéros de référence
Endress+Hauser
Zone explosible
II2G
Promass 83
➆
➆
➆
➆
Zone 1
Zone explosible
➄
voir page 11.
r
r
➄
Esc
- + E
➅
Promass 83 A
DN 1...4
➆
Promass 83 H
DN 8...50
➆
Promass 83 I
DN 8...50
➆
• Transmetteur Promass 83 FOUNDATION Fieldbus en:
EEx de [ia] IIB ou EEx d [ia] IIB resp.
EEx de [ia] IIC/IIB ou EEx d [ia] IIC/IIB
• Boîtier Ex d en: EEx d resp. EEx de
(En fonction du mode de protection il convient de choisir une
entrée de câble correspondante)
• Capteur en EEx ia IIB:
Promass F DN 80...150
Promass I DN 50, DN 40 FB (section nominale plaine)
Promass M DN 80
Promass H DN 50
ou
• La longueur maximale admissable de câble est de 120 m
lors de l'utilisation d'un câble typ (6 Li9YCYFCY ou 6 Li9YFCY /
2
0,38 mm ). Pour des raisons techniques liées au signal,
la longueur maximale du câble est limitée à 20 m.
• Pour les capteurs Promass F, DN 80...150, la zone 0 est autorisée
dans le tube de mesure
(caractéristic du transmetteur: Promass 83F**-******3/4/5/6*****)
• Températures environnante et du produit et classe
de température voir page 4.
• Pour les numéros de référence
II3G
EX
Zone 2
➄
voir page 11.
0
=
Zone sûre
EX
Zone sûre
