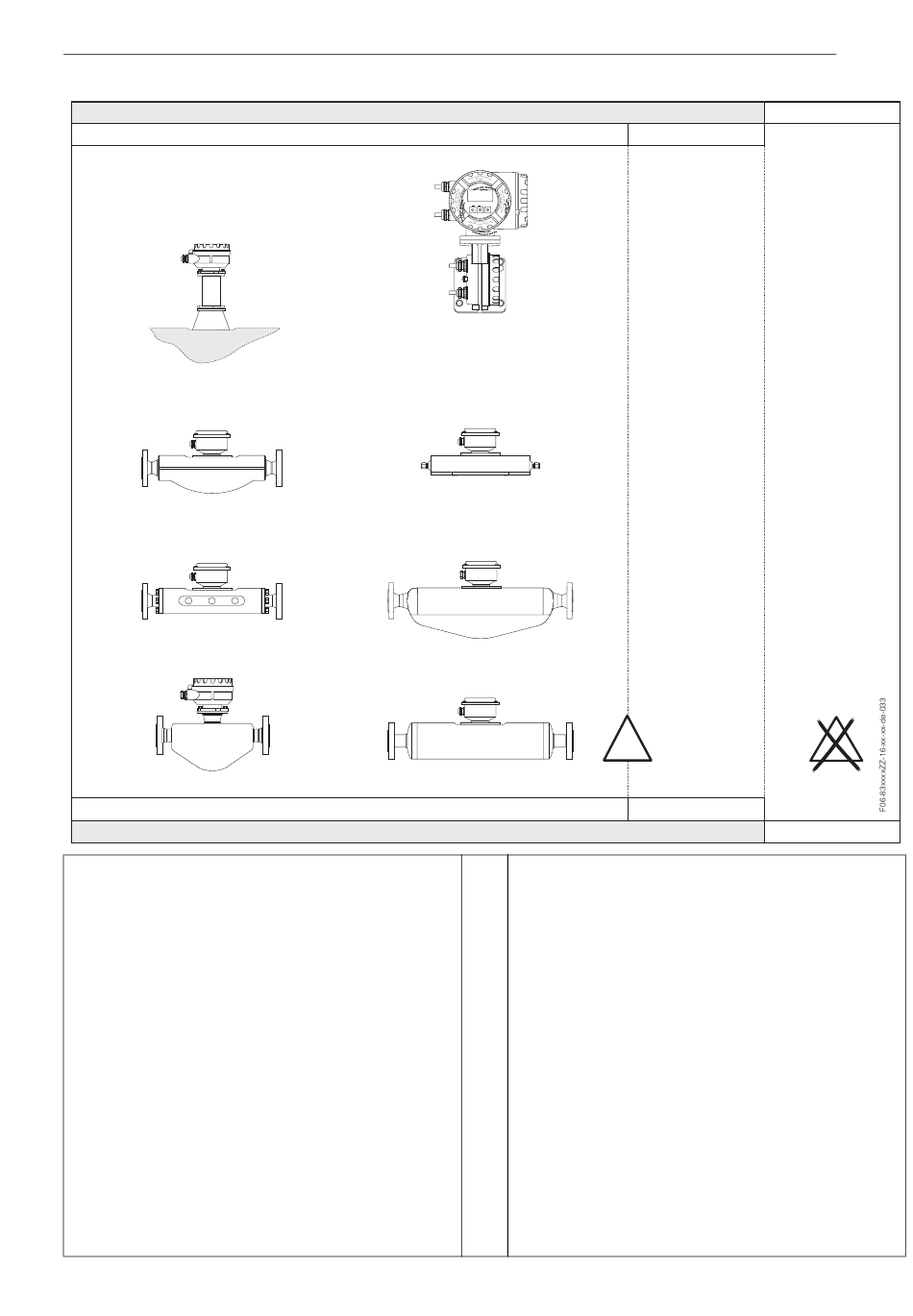

Endress+Hauser PROline promass 83 II2G Manual page 5

PROline Promass 83 FOUNDATION Fieldbus
Promass 83 F
Getrenntausführung für Beheizung
(Langhalsausführung)
Promass 83 F
DN 8...150
Promass 83 M
DN 8...80
Promass 83 E
DN 8...50
• Messumformer Promass 83 FOUNDATION Fieldbus in:
EEx de [ia] IIC oder EEx d [ia] IIC
• Ex d-Gehäuse in: EEx d bzw. EEx de
(In Abhängigkeit von der Zündschutzart ist eine entsprechende
Kabel- und Leitungseinführung zu wählen)
• Aufnehmer in EEx ia IIC:
Promass F DN 8...50
Promass M DN 8...50
Promass E DN 8...50
Promass A DN 1...4
Promass H DN 8...40
Promass I DN 8...40
• Für die Aufnehmer Promass F, DN 8...50, ist die Zone 0 im Mess-
rohr zulässig
(Geräteausprägung Promass 83F**-******3/4/5/6*****)
• Die sicherheitstechnisch maximal zulässige Kabellänge beträgt
120 m bei Verwendung des Kabeltyps (6 Li9YCYFCY oder
2
6 Li9YFCY / 0,38 mm ). Aus signaltechnischen Gründen ist die
maximale Kabellänge auf 20 m beschränkt.
• Umgebungs- und Mediumstemperatur sowie Temperaturklasse
siehe Seite 4.
➄ ➅ ➆
• Nummerierungsbezug
Endress+Hauser
Explosionsgefährdeter Bereich
II2G
Promass 83
➆
➆
➆
➆
Zone 1
Explosionsgefährdeter Bereich
siehe Seite 11.
r
r
➄
Esc
-
+ E
➅
Promass 83 A
DN 1...4
➆
Promass 83 H
DN 8...50
➆
Promass 83 I
DN 8...50
➆
• Messumformer Promass 83 FOUNDATION Fieldbus in:
EEx de [ia] IIB oder EEx d [ia] IIB bzw.
EEx de [ia] IIC/IIB oder EEx d [ia] IIC/IIB
• Ex d-Gehäuse in: EEx d bzw. EEx de
(In Abhängigkeit von der Zündschutzart ist eine entsprechende
Kabel- und Leitungseinführung zu wählen)
• Aufnehmer in EEx ia IIB:
Promass F DN 80...150
Promass M DN 80
Promass H DN 50
Promass I DN 50, DN 40 FB (full bore)
oder
• Für die Aufnehmer Promass F, DN 80...150, ist die Zone 0 im
Messrohr zulässig
(Geräteausprägung Promass 83F**-******3/4/5/6*****)
• Die sicherheitstechnisch maximal zulässige Kabellänge beträgt
120 m bei Verwendung des Kabeltyps (6 Li9YCYFCY oder
6 Li9YFCY / 0,38 mm
maximale Kabellänge auf 20 m beschränkt.
• Umgebungs- und Mediumstemperatur sowie Temperaturklasse
siehe Seite 4.
• Nummerierungsbezug
Sicherer Bereich
II3G
EX
Zone 2
Sicherer Bereich
2
). Aus signaltechnischen Gründen ist die
➄ ➅ ➆
siehe Seite 11.
0
;
EX
3
