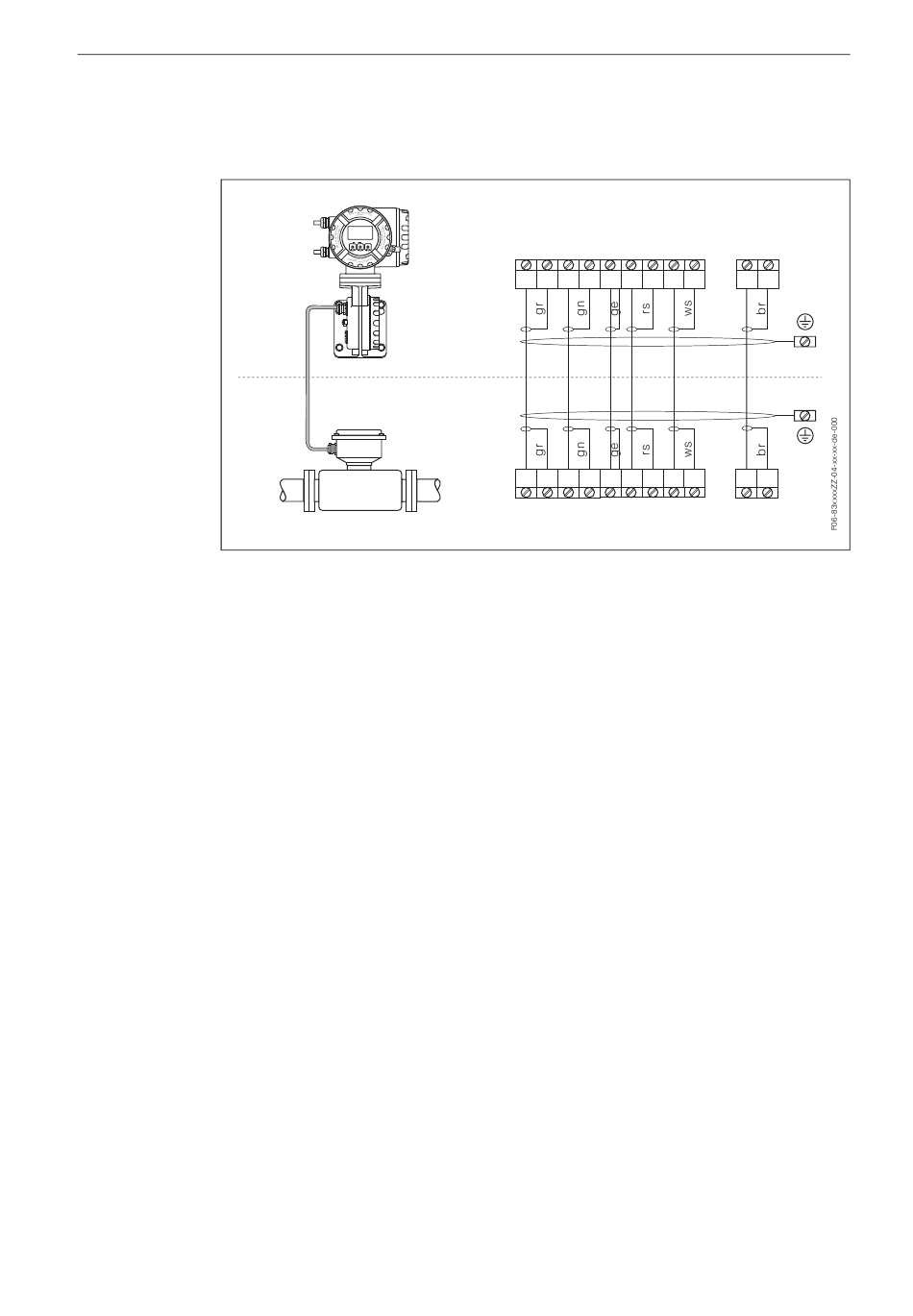

Getrenntausführung Promass 83
Anschluss Verbindung Messaufnehmer F/M/E/A/H/I nach Messumformer Promass 83
FOUNDATION Fieldbus
r
Esc
- + E
z
➂ = Sensorkabel
Abb. 4:
Kabelspezifikationen
Die Sensorkabelverbindung zwischen Messaufnehmer und Messumformer wird in der
Zündschutzart EEx ia ausgeführt.
Achtung!
Es dürfen nur die von E+H vorkonfektionierten mitgelieferten Kabel verwendet werden.
PROline Promass 83 FOUNDATION Fieldbus
Pipe
S1 S1 S2 S2
TM TM TT TT
GND
+ + + +
4 5 6 7 8 9 10 11 12
4 5 6 7 8 9 10 11 12
+ + + +
Pipe
S1 S1 S2 S2 TM TM TT TT
GND
41 42
41 42
