Projektierungsbeispiel Entity-Modell
Abb. 8 zeigt den typischen Aufbau mit den zugehörigen Komponenten. Die Feldgeräte
werden an einem Segment mit Zündschutzart EEx ia betrieben. Für den Übergang in
den explosionsgefährdeten Bereich wird ein galvanisches Trennelement eingesetzt.
Feldgeräte mit einer geringen Leistungsaufnahme, wie z.B. das Druckmessgerät
Cerabar S, werden über die Zweidrahtleitung gespeist. Der Promass 83 als Vierleiter-
Gerät muss dagegen über eine lokale Spannungsquelle versorgt werden.

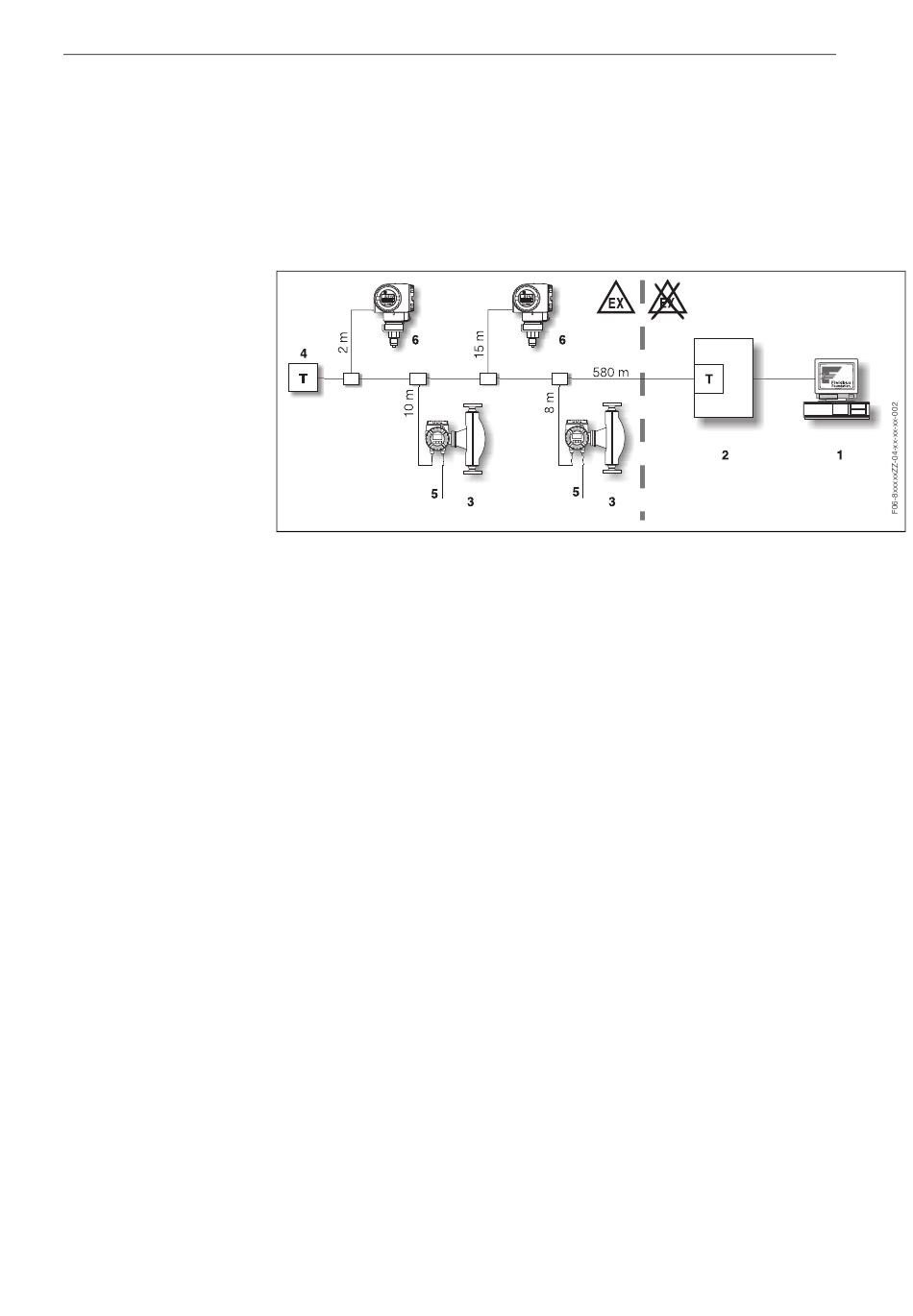

Abb. 8: Typisches Beispiel einer Busverbindung mit einem Busspeisegerät Typ MTL 5053
1 = Prozessleitsystem mit direkter FOUNDATION Fieldbus-H1 Anschaltkarte
2 = Busspeisegerät Typ MTL 5053
3 = Busgeräte Promass 83 für den explosionsgefährdeten Bereich
4 = Terminator (T) = Busabschluss
5 = Messumformerspeisung
6 = Cerabar S Busgeräte für den explosionsgefährdeten Bereich
Funktionale Betrachtung
Anhand der folgenden Vorgehensweise wird über die funktionale Betrachtung über-
prüft, ob die gewünschte Segmentstruktur die Grundvoraussetzungen für die Übertra-
gung auf der physikalischen Schicht IEC 61158-2 erfüllt.
1. Schritt – Zusammenstellung der funktionalen Kennwerte der Feldbuskomponenten
x Feldbusspeisegerät MTL 5053:
U = 18,4 V
S
I = 80 mA
S
105 : (Quellenwiderstand)
R =
Q
x Feldbusleitung:
Kabeltyp A
44 : /km (Widerstandsbelag)
R =
WK
max. zulässige Kabellänge L
x Feldbusgerät Promass 83:
I = 12 mA (Basisstrom)
B
U = 9...32 V (zul. Betriebsspannung)
B
I = 0 mA (Fehlerstrom)
FDE
I = 0 (< I )
Anlauf B
x Feldbusgerät Cerabar S:
I = 10,5 mA (Basisstrom)
B
U = 9...32 V (zul. Betriebsspannung)
B
I = 0 mA (Fehlerstrom)
FDE
I = 0 (< I )
Anlauf B
= 1900 m
zul.
0
;
19
