ALLEGATI - ANNEXES

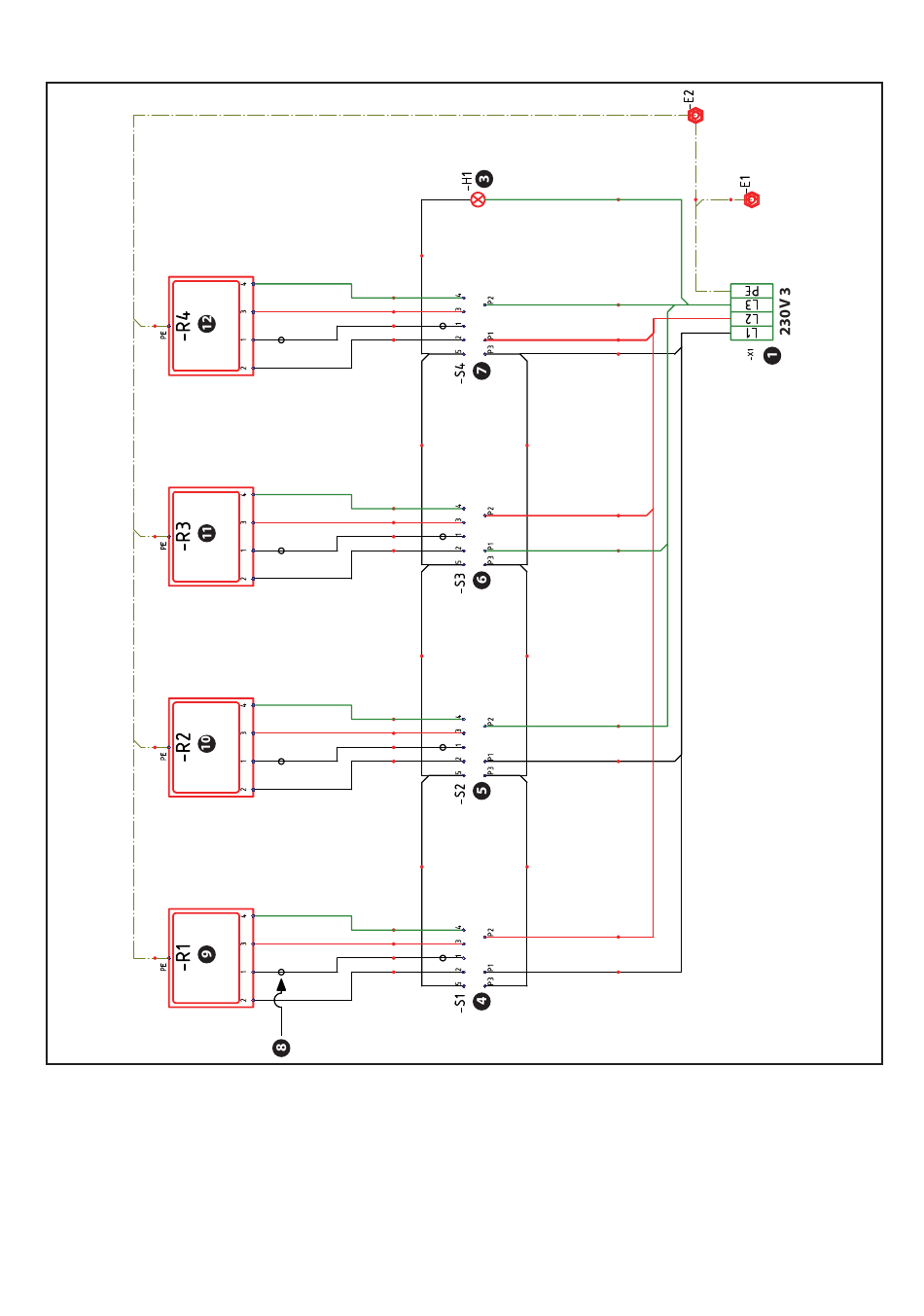

SCHEMA ELETTRICO (1S0PE2 - 1S1PE2) - ELECTRIC DIAGRAM (1S0PE2 - 1S1PE2)
1)
Morsettiera - Terminal board.
3)
Lampada spia di rete - Mains power light.
4)
Commutatore selettore potenza (piastra anteriore sx) -
Power selector switch (Left front plate).
5)
Commutatore selettore potenza (piastra posteriore sx) -
Power selector switch (Left rear plate).
6)
Commutatore selettore potenza (piastra anteriore dx) -
Power selector switch (Right front plate).
3395230_allegati_rev.1
7)
Commutatore selettore potenza (piastra posteriore dx) -
Power selector switch (Right rear plate).
8)
Termorestringente- heat-shrink tubing.
9)
Piastra elettrica anteriore (sx) - Front electric plate (left).
10)
Piastra elettrica posteriore (sx) - Rear electric plate (left).
11)
Piastra elettrica anteriore (dx) - Front electric plate (right).
12)
Piastra elettrica posteriore (dx) - Rear electric plate
(right).
ITALIANO - ENGLISH
XV
