ITALIANO - ENGLISH

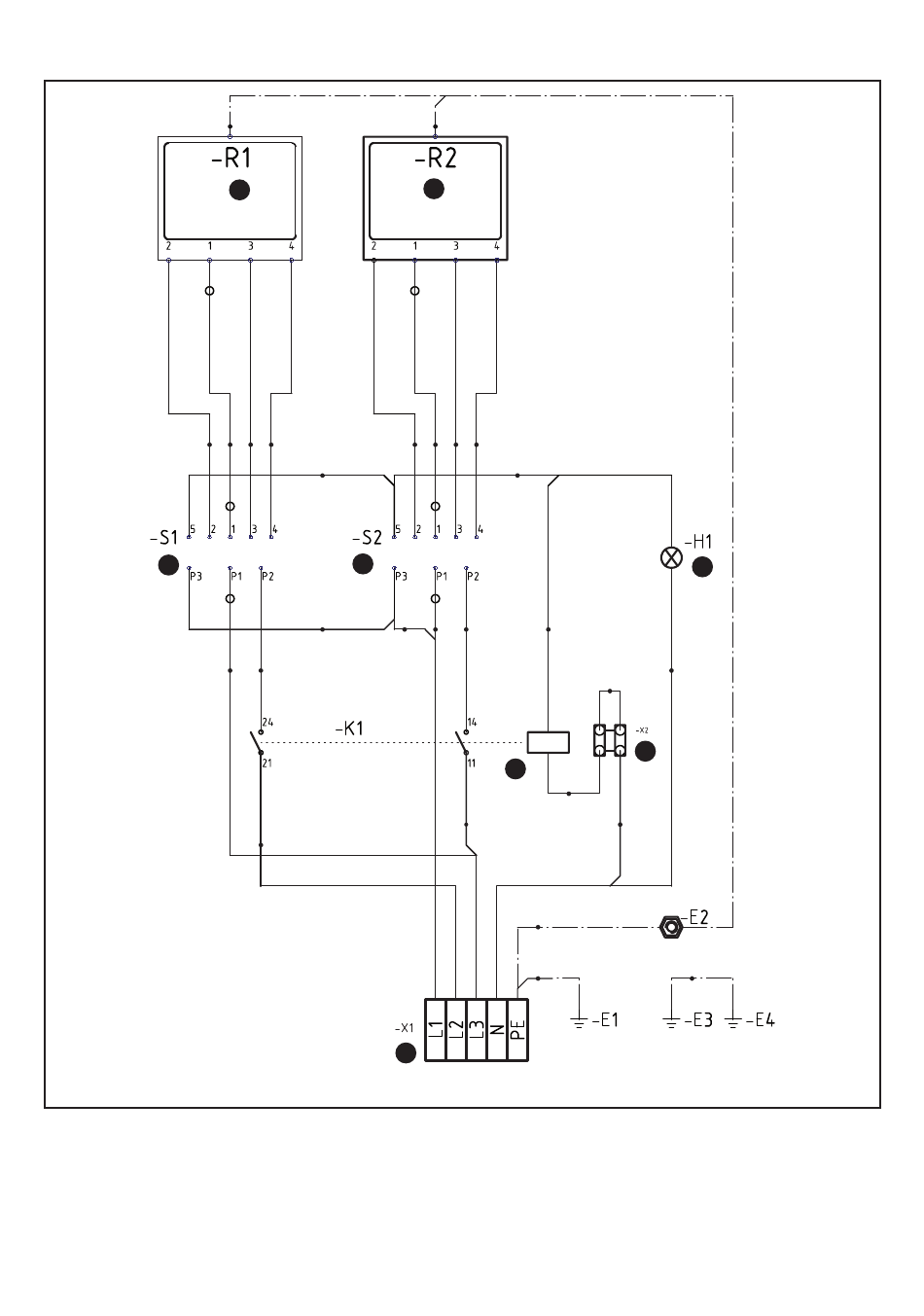

SCHEMA ELETTRICO (0S1PE4C) - ELECTRIC DIAGRAM (0S1PE4C)
6
1)
Morsettiera - Terminal board.
2)
Morsetto taglio potenza - Power cut-off terminal board.
3)
Relè taglio potenza - Power cut-off relay
4)
Lampada spia di rete - Mains power light.
5)
Commutatore selettore potenza (piastra posteriore) -
Power selector switch (rear plate).
X
7
5
1
8
3
400V 3N
6)
Commutatore selettore potenza (piastra anteriore) - Po-
wer selector switch (front plate).
7)
Piastra elettrica anteriore - Front electric plate
8)
Piastra elettrica posteriore - Rear electric plate
ALLEGATI - ANNEXES
4
2
3395230_allegati_rev.1
