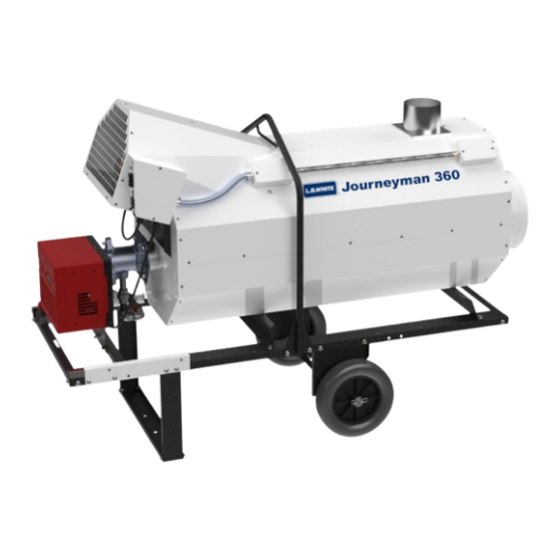

L.B. White Journeyman Owner's Manual

Ductable dual fuel indirect-fired heater
Hide thumbs Also See for Journeyman:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
View this manual online at www.lbwhite.com
Attention
This heater has been tested
and evaluated by OMNI Test
Laboratories in accordance
with the requirements of ANSI
Z83.7-2017•CSA 2.14-2017
and is listed and approved
as a ductable indirect gas-
fired forced-air construction
heater with application for the
temporary heating of buildings
under construction, alteration,
or repair.
CHECK WITH YOUR LOCAL
FIRE SAFETY AUTHORITY,
YOUR FUEL GAS SUP-
PLIER, OR THE L.B.WHITE
COMPANY IF YOU HAVE
QUESTIONS REGARDING
APPLICATIONS.
www.lbwhite.com
SEE ASSEMBLY
INSTRUCTIONS
INSIDE
Please refer to important
elevation information on
inside cover.
WORLD PROVIDER - INNOVATIVE CLIMATE SOLUTIONS
411 Mason Street, Onalaska, WI 54650 • 800-345-7200 • 608-783-5691 • 608-783-6115 (fax) • www.lbwhite.com
Owner's Manual and Instructions
Journeyman
Ductable Dual Fuel
Indirect-Fired Heater
Congratulations!
You have purchased the finest circulating heater available.
Your new L.B. White heater incorporates the benefits from the most experienced
manufacturer of heating products using state-of-the-art technology.
We, at L.B. White, thank you for your confidence in our products and welcome
any suggestions or comments you may have...contact us at 1-(800)-345-7200,
or email us at customerservice@lbwhite.com.
The herein installation instructions are the L.B. White Co. LLC
suggested recommendations and guidelines for temporary or
permanent installation of the L.B. White Co. LLC heaters. Local,
state, and electrical and safety code requirements supersede
these guidelines.
360,000 Btuh / 105.5 kW
CI360
LP Vapor Withdrawal or Natural Gas
ACCESSORIES:
i.e. Regulator
not included and
is sold separately.
NOTICE
SCAN THIS
with your smartphone or
visit http://goo.gl/nvneR
to view maintenance
videos for L.B.White heaters.*
* Requires an app like QR Droid
for Android or for iPhone
Report No: 0545GH008S
