Attention
This heater has been tested and
evaluated by the OMNI Test
Laboratories in accordance with the
requirements of Standard ANSI
Z83.7•CSA 2.14 and is listed and
approved as a ductable direct gas-
fired forced-air construction heater
with application for the temporary
heating of buildings under
construction, alteration, or repair.
Additionally, this heater has been
application reviewed and approved
by the OMNI Test Laboratories for
U.S.and Canadian Tent Heating
Applications with temporary human
occupancy. CHECK WITH YOUR
LOCAL FIRE SAFETY
AUTHORITY, YOUR LOCAL
FUEL GAS SUPPLIER, OR THE
L.B. WHITE COMPANY IF YOU
HAVE QUESTIONS REGARDING
APPLICATIONS.
www.lbwhite.com
SEE ASSEMBLY
INSTRUCTIONS
INSIDE
Please refer to important
elevation information on
inside cover.
WORLD PROVIDER - INNOVATIVE HEATING SOLUTIONS
411 Mason Street, Onalaska, WI 54650 • 800-345-7200 • 608-783-5691 • 608-783-6115 (fax) • www.lbwhite.com

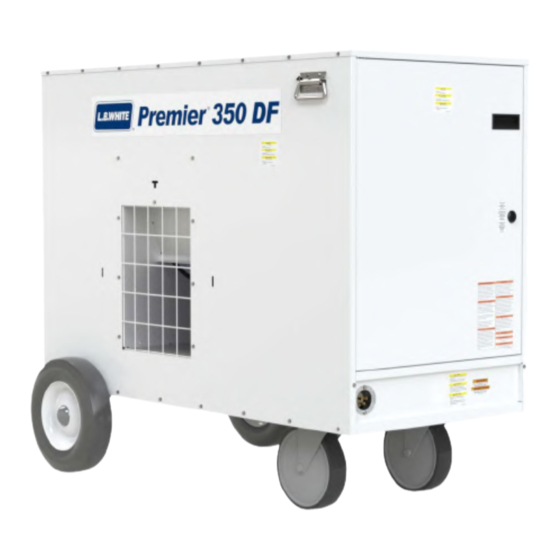

Owner's Manual and Instructions
Premier
Ductable Heater
Congratulations!
You have purchased the finest circulating heater available. Your new L.B. White
heater incorporates the benefits from the most experienced manufacturer of
heating products using state-of-the-art technology.
We, at L.B. White, thank you for your confidence in our products and welcome
any suggestions or comments you may have... contact us at 1-800-345-7200, or
email us at customerservice@lbwhite.com.
The herein installation instructions are the L.B. White Co. LLC
suggested recommendations and guidelines for temporary or
permanent installation of the L.B. White Co. LLC heaters. Local,
state, and electrical and safety code requirements supersede
these guidelines. In the absence of local codes, see page 7 for
installation in the U.S. or Canada.
CS350DF 2.0 350,000 Btuh / 102.6 kW
Dual Fuel
NOTICE
SCAN THIS
with your smartphone or
visit http://goo.gl/5j21G
to view maintenance
videos for L.B.White heaters.*
* Requires an app like QR Droid
for Android or for iPhone
Report No.: 0545GH007S
