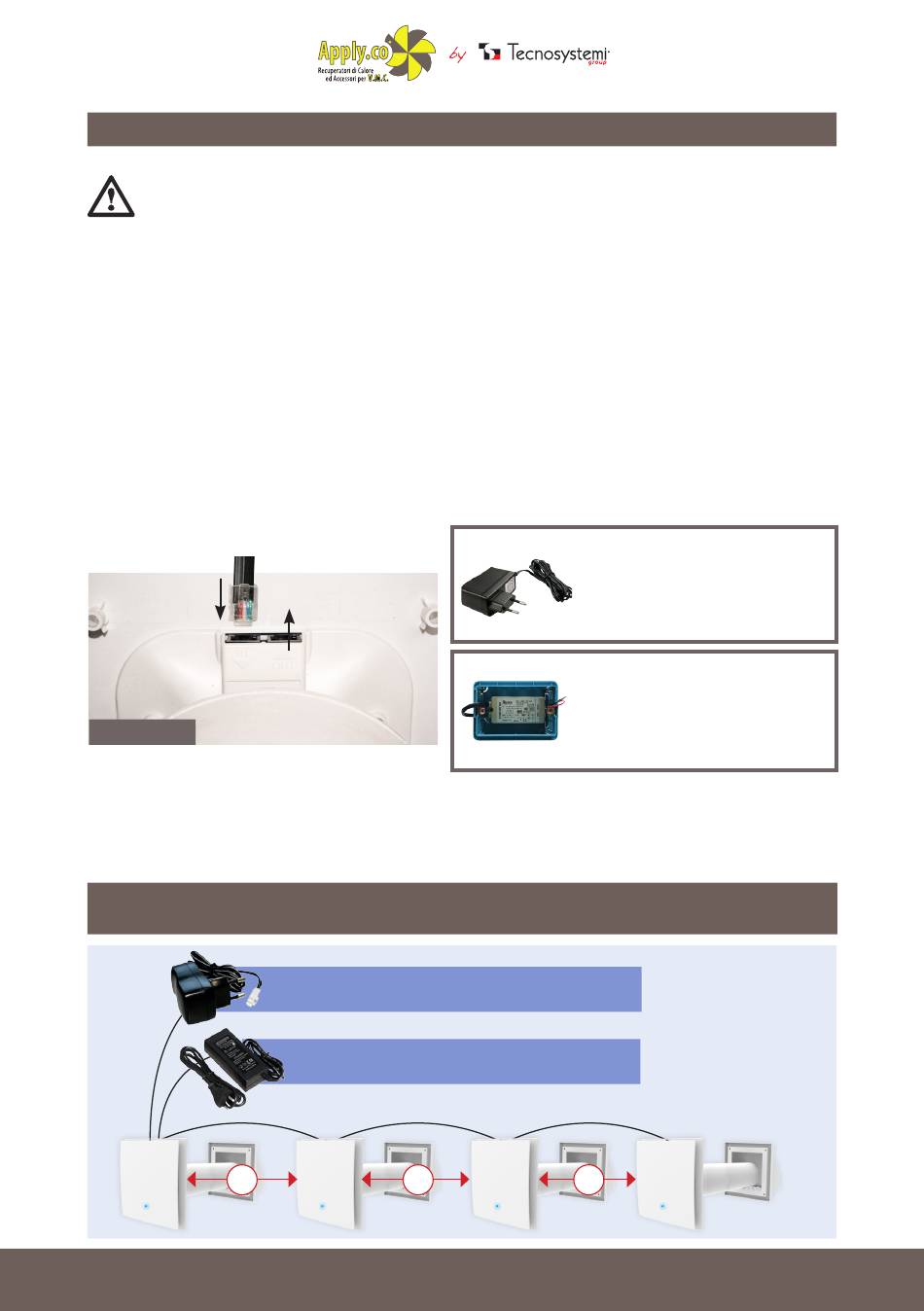

COLLEGAMENTO ALLA RETE

SCOLLEGARE IL RECUPERATORE DALL' ALIMENTAZIONE PRIMA DI QUALSIASI
OPERAZIONE DI MONTAGGIO ELETTRICO. COLLEGARE IL RECUPERATORE AD
UNA PRESA INSTALLATA CORRETTAMENTE CON IL TERMINALE DI MESSA A
TERRA. NON È CONSENTITA ALCUNA MODIFICA AI COLLEGAMENTI INTERNI,
CHE PROVOCHEREBBE LA PERDITA DELLA GARANZIA
Il recuperatore è tarato per il collegamento alla rete elettrica monofase ac 230 V / 50 Hz
mediante trasformatore 12 Vdc (in dotazione). Per facilitare il collegamento , il recuperatore
viene fornito con un cavo di alimentazione pre-cablato lungo 500 mm.
Per alimentare il recuperatore inserire il connettore di tipo telefonico nell'apposita sede
identificata con la dicitura IN. (vedi fig.6)
COLLEGAMENTO DI RECUPERATORI IN SERIE
Quando i recuperatori sono collegati in serie , tutti i recuperatori collegati sono controllati con il
primo recuperatore e un telecomando comune. Per collegare i recuperatori in serie collegare la
presa di contatto di uscita del primo recuperatore (identificata con la dicitura OUT) con la presa
di contatto di ingresso del secondo recuperatore (identificata con la dicitura IN).
IN
fig.6
Collegare il secondo recuperatore con il terzo recuperatore nello stesso modo , ecc fino a 4
recuperatori possono essere collegati in serie .
L'operazione di collegamento in serie dei recuperatori deve avvenire con le apparecchiature
scollegate dalla rete elettrica
SCHEMA DI INSTALLAZIONE A CASCATA MAX 4 PICO
5
mt
OUT
PER RECUPERATORE
PICO CLEAN WI 55 - 30
ALIMENTATORE IN DOTAZIONE CON IL PRODOTTO
PER RECUPERATORE
PICO CLEAN WI 80
ALIMENTATORE NON IN DOTAZIONE
5
mt
Sistemi
ALIMENTAZIONE ESTERNA
IN DOTAZIONE PER I CODICI :
ACD100025 - ACD100026 - ACD100027
ALIMENTAZIONE AD INCASSO
IN DOTAZIONE PER I CODICI :
ACD100028 - ACD100029 - ACD100030
5
mt
