MANUALE D'USO
COD. CMU00126 - REV. 00 / 17-07-2023
REGOLATORE DI VELOCITÀ PER VENTILATORE
IN LINEA DA CANALE CIRCOLARE
• ACC600088
1_AVVERTENZE GENERALI
- to connect wires to terminal block located on controller board according to connection
scheme (Fig. 3) and label on terminal block;
L'installazione e la manutenzione deve essere eseguita
- to place controller into the mounting box in a way to locate terminal block on top (see Fig. 2)
and fix with screws;
solo da personale autorizzato e formato secondo le
For normal operation of fan it is necessary to regulate minimal rotary speed.
normative vigenti e dopo attenta lettura del presente manuale. For this:
- turn control knob anticlockwise to extreme position while controller is in switched-on mode
(without turning to snap);
- provide electric supply;
ATTENZIONE! Tutti i circuiti del regolatore sono sotto
- rotate potentiometer slide with isolated handle screwdriver (see Fig. 2) until rotary speed
gets minimal;
tensione. L'installazione e manutenzione possono essere
- switch the controller to "switched off" mode (turn anticlockwise until the sound of snap), wait
for fan rotation stop;
- switch the minimal speed of fan, now fan operates on stable minimal rotary speed.
effettuate solo dopo aver tolto l'alimentazione elettrica.
ATTENTION! To prevent fan damages it is strictly forbidden to operate the unit if
minimal rotary speed was set incorrectly.
È vietato:
- put on the upper cover and tighten the mount nut;
- utilizzare il regolatore qualora questo fosse danneggiato;
- place back the controller knob.
- lasciare entrare umidità o acqua all'interno del regolatore
- installare il regolatore in prossimità di elementi riscaldanti
- esporre il regolatore ad aria ambiente esplosiva o corrosiva
2_DESCRIZIONE
2.1 SCOPO

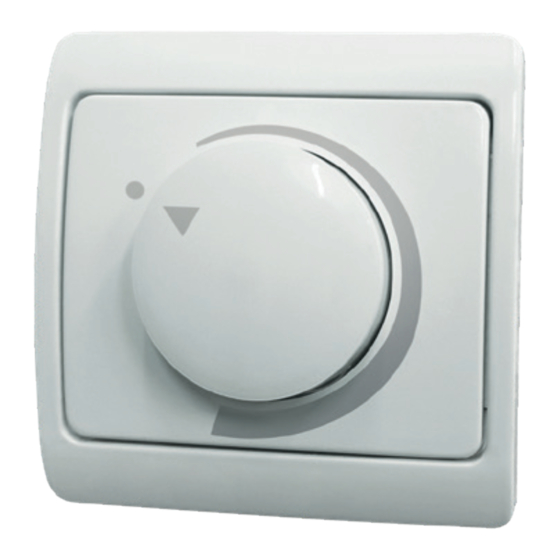

Il regolatore di velocità ACC600088 per ventilatori in lina da canale circolare, da qui in avanti identificato come
"regolatore", ha lo scopo di regolare la velocità di ventilatori fino a 400 VA.
2.2 INDICAZIONI GENERALI
Questo manuale è stato creato per garantire una corretta installazione e manutenzione del regolatore. L'azienda non
si assume alcuna responsabilità contrattuale o extracontrattuale per danni a persone, animali o beni causati da errori
di installazione, regolazione, manutenzione o uso improprio. Qualsiasi uso diverso da quello specificato non vincola il
costruttore in alcun modo. Si precisa che questa documentazione è fornita solo a scopo informativo e non costituisce
un contratto vincolante per terzi. L'azienda si impegna a migliorare e sviluppare continuamente i propri prodotti e si
riserva il diritto di apportare modifiche alle specifiche, agli allestimenti e alla documentazione in qualsiasi momento,
Fig. 1 Controller construction
senza preavviso e senza obbligo di aggiornare le versioni già consegnate.
Le presenti istruzioni d'uso e installazione del prodotto, sono scaricabili e disponibili sul sito web www.
tecnosystemi.com oppure possono essere richieste all'indirizzo mail assistenza@tecnosystemi. com,
indicando modello e serial number del dispositivo.
2.3 SCOPO E CONTENUTO DELLE ISTRUZIONI
Queste istruzioni forniscono le informazioni essenziali per installare, utilizzare, collaudare e mantenere il regolatore.
Sono state redatte in conformità alle normative dell'Unione Europea e alle norme tecniche in vigore al momento della
loro pubblicazione. Si prega di rispettare le norme di sicurezza locali al momento dell'installazione. Queste istruzioni
includono le indicazioni per prevenire l'uso improprio del regolatore in modo ragionevolmente prevedibile.
2.4 CONSERVAZIONE DELLE ISTRUZIONI
Il manuale attuale e lo schema elettrico dell'unità devono essere conservati accuratamente in un luogo adatto, al riparo
da polvere e umidità, e facilmente accessibili agli utenti e agli operatori per qualsiasi futura consultazione. Le istruzioni
devono essere sempre fornite con il regolatore per l'intero ciclo di vita della stessa e, di conseguenza, devono essere
trasmesse a qualsiasi successivo utilizzatore potenziale.
2.5 AGGIORNAMENTO DELLE ISTRUZIONI
Consigliamo sempre di verificare che le istruzioni siano aggiornate all'ultima revisione disponibile. Qualsiasi
aggiornamento inviato al cliente dovrebbe essere allegato al presente manuale.
La nostra azienda è a disposizione per fornire qualsiasi informazione riguardante l'utilizzo dei nostri prodotti.
2.6 COME UTILIZZARE QUESTE ISTRUZIONI
Le istruzioni sono parte integrante del regolatore. Prima di ogni operazione sul regolatore, gli utilizzatori o gli operatori
sono tenuti a consultare le istruzioni e a farlo anche in caso di incertezza riguardante il trasporto, la movimentazione,
l'installazione, la manutenzione, l'utilizzo e lo smantellamento.
3_DATI TECNICI
Dati tecnici del regolatore:
- alimentazione elettrica: 230V / 50Hz
- corrente massima: 1.8 A
- carico massimo collegabile: 400 VA
- dimensioni 78*78*63 mm
4_INSTALLAZIONE E MESSA IN SERVIZIO
ATTENZIONE! TOGLIERE L'ALIMENTAZIONE DI RETE
PRIMA DI INIZIARE LE SEGUENTI OPERAZIONI.
Il regolatore deve essere installato in una parete verticale
all'interno dei locati, in una scatola di installazione appropriata.
Per collegare il controllo alla rete elettrica (vedi Fig. 1):
- smontare la manopola (1);
- svitare il dado (2) e rimuovere il frontalino (3);
- svitare le viti di fissaggio (4) che che fissa il controllo alla scatola di derivazione, e staccare il regolatore (5);
- installare le connessioni alla scatola di derivazione
- sguainare i fili per 6-7 mm
- collegare i fili al blocchetto connettore fissato sulla scheda elettronica in accordo allo schema elettrico (vedi Fig. 3)
e alle etichette sul connettore
- posizionare il regolatore nella scatola di derivazione in modo che il connettore sia in alto (vedi Fig. 2) e fissare le viti.
Regolazione della velocità del ventilatore:
- ruotare la manopola in senso antiorario fino a fine corsa nella posizione accesa (senza farlo scattare);
- dare alimentazione elettrica;
- ruotare il potenziometro con un cacciavite isolato (edi Fig. 2) fino a quando la velocità di rotazione del ventilatore è minima;
- spostare il controllo in posizione di spento (ruotare in senso antiorario fino a quanto si sente scattare), attendere che
il ventilatore si arresti;
- accendere il ventialtore alla velocità minima. Adesso il ventilatore lavora stabilmente alla minima velocità.
