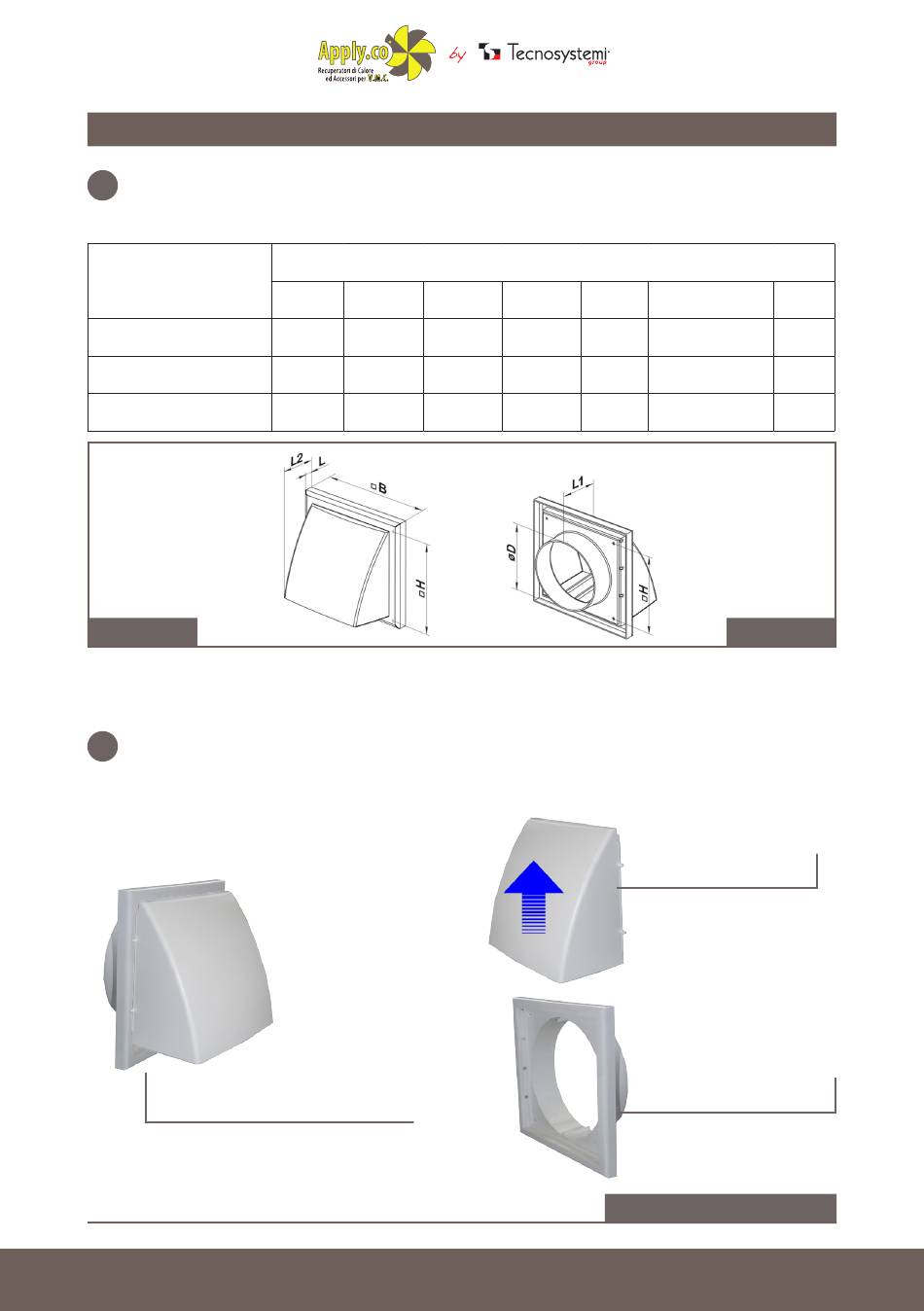

MONTAGGIO GRIGLIA DI ASPIRAZIONE RECUPERATORI
1 Smontare la griglia esterna per consentire l'accesso ai fori di fissaggio.
Togliere la parte superiore della griglia di ventilazione esterna. (vedi fig.1)
MODELLO
PICO CLEAN WI 30
PICO CLEAN WI 55
PICO CLEAN WI 80
fig.1
2 Inserire i tasselli, inclusi nella fornitura, nei fori.
Griglia esterna montata
DIMENSIONI (mm)
B H
154 110 15
186 142 15
186 142 15
Sistemi
L L1 L2
45 87
45 101
50 101
Parte anteriore griglia
fig.1
DIAMETRO (D)
100 1,2
125 1,2
150 1,2
fig.2
Parte posteriore griglia
