MONTAGGIO DEI RECUPERATORI PICO CLEAN WI

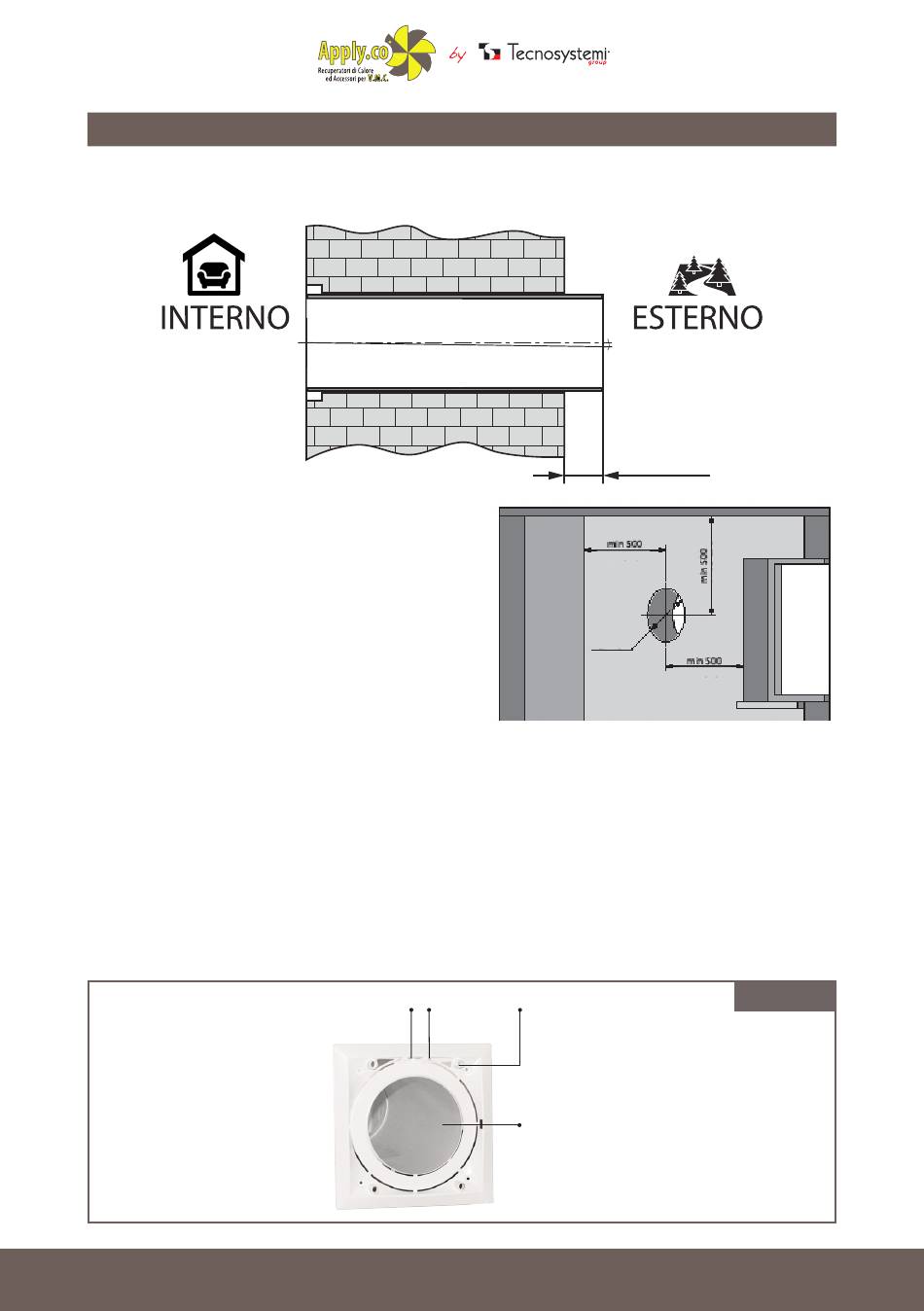

1) Installare il condotto nella parete, con inclinazione di 1° verso l'esterno.
Preparare un foro circolare posizionato come
visibile nella figura accanto
2) Predisporre il cavo di alimentazione (vedi fig.1) avendo cura di farlo arrivare,
Indifferentemente da destra o sinistra, nella parte superiore del condotto in corrispondenza
del foro di condotto. L'alimentazione può essere predisposta mediante guaina di tipo
elettrico, da installare sotto traccia o canalina elettrica idonea a contenere il cavo di
alimentazione. Il cavo completo di plug deve sporgere dal muro 10 cm. circa.
3) Inserire il condotto circolare nel foro realizzato nella parete. Riempire gli spazi tra la parete e il
condotto con silicone, schiuma o altro materiale idoneo. Il condotto d' aria deve essere
posizionato a filo della parete interna.
Sistemi
B
C
A
1°
5 mm
Ø 103-128-153 - 204
LEGENDA:
A: Condotto circolare a parete
B: Ghiera di fissaggio a muro
C: Fori di passaggio per
alimentazione elettrica
fig.1
