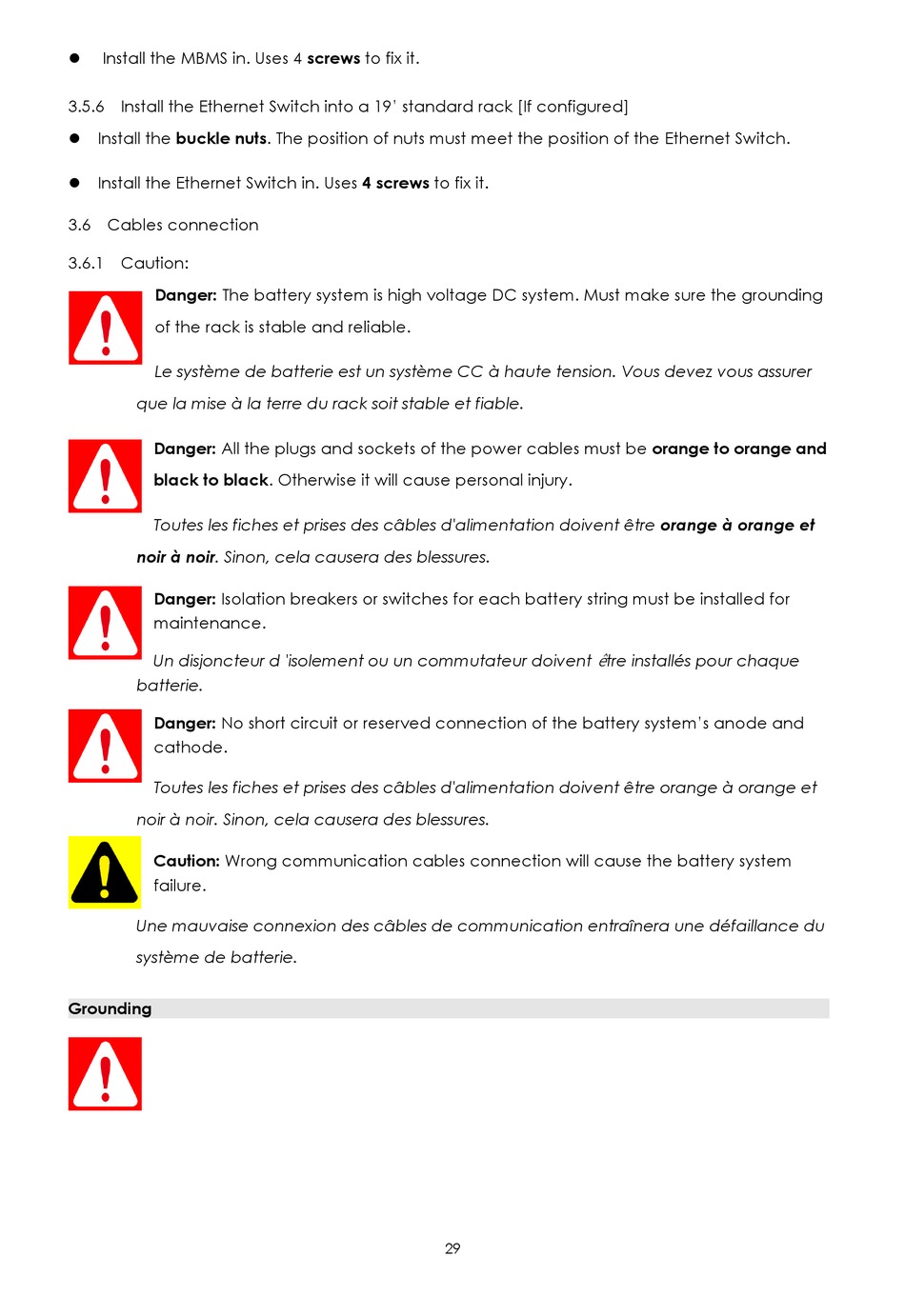

Install the MBMS in. Uses 4 screws to fix it.
⚫
3.5.6 Install the Ethernet Switch into a 19' standard rack [If configured]
Install the buckle nuts. The position of nuts must meet the position of the Ethernet Switch.
⚫
Install the Ethernet Switch in. Uses 4 screws to fix it.
⚫

3.6 Cables connection

3.6.1 Caution:

Danger: The battery system is high voltage DC system. Must make sure the grounding
of the rack is stable and reliable.
Le système de batterie est un système CC à haute tension. Vous devez vous assurer
que la mise à la terre du rack soit stable et fiable.
Danger: All the plugs and sockets of the power cables must be orange to orange and
black to black. Otherwise it will cause personal injury.
Toutes les fiches et prises des câbles d'alimentation doivent être orange à orange et
noir à noir. Sinon, cela causera des blessures.
Danger: Isolation breakers or switches for each battery string must be installed for
maintenance.
Un disjoncteur d 'isolement ou un commutateur doivent
batterie.
Danger: No short circuit or reserved connection of the battery system's anode and
cathode.
Toutes les fiches et prises des câbles d'alimentation doivent être orange à orange et
noir à noir. Sinon, cela causera des blessures.
Caution: Wrong communication cables connection will cause the battery system
failure.
Une mauvaise connexion des câbles de communication entraî nera une défaillance du
système de batterie.
Grounding
ê
29
tre installés pour chaque
