WisyCom MPR30-IEM User Manual page 6

P
RODUCT OVERVIEW
製品の概要

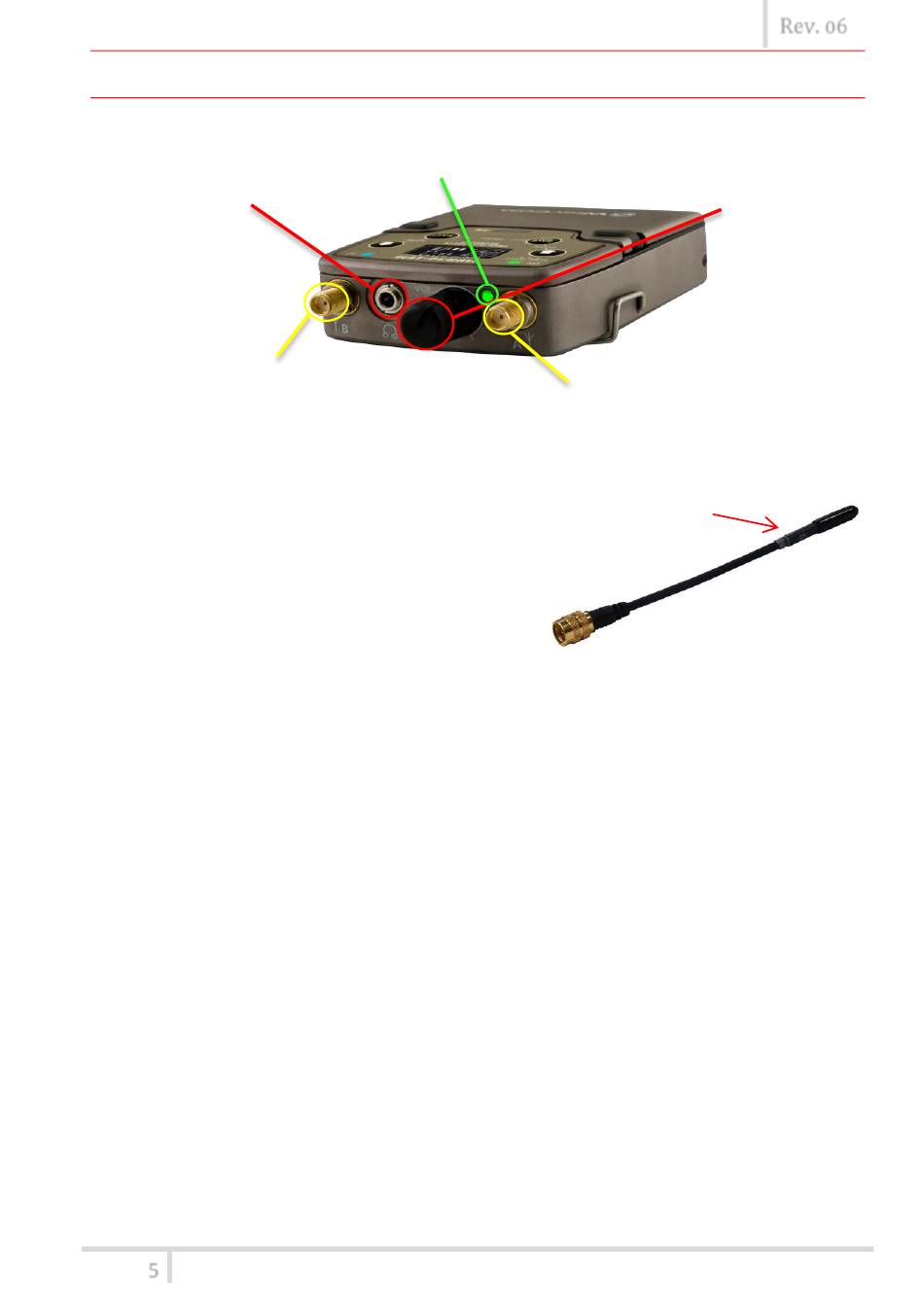

Upper Panel
上面
Headphone Output ヘッドフォン出力
SMA connector Antenna B アンテナB
SMA antenna Connector A and B
SMAアンテナコネクター A と B
MPR30-IEM is supplied with two couple of antennas. According to the working band, different
MPR30-IEMには２つのアンテナがつきます。 御使用になる周波数帯により、異なるアンテナモデルが
antenna models can be supply. All the models have
供給されます。 すべてのモデルには、黒いキャップ、
白色で書かれたコードの黒いラベルがあります。
black cap and a black label with code in white colour.
詳細は、Accessories and Parts の章を参照ください。
For more details see the section
Headphone Output
ヘッドフォン出力
オーディオヘッドフォン出力は、TRSタイプの3.5mm ステレオジャックソケットです。
The audio headphone output with 3.5 mm stereo jack socket lockable (TRS).
音量は、ボリュームコントロールノブで調整できます。また、Audio settings > Pwr. Limit
Audio level can be adjusted with the Volume control knob and the
menuで設定できます。
menu.
Maximum output power: 2x150mW @ 32Ω, 2x200mW@16Ω
Pin Assignment: Tip = left (hot), Ring = right (hot), Sleeve = Gnd
On/Off/Volume control
On / Off / 音量調整
上面のコントロールノブで以下の設定を行うことができます。 The control knob in the upper panel allows:

レシーバーを ON にする：ノブをカチッとなるまで時計回転方向に回す To switch the receiver ON: turn the control knob volume control clockwise until it clicks

To switch the receiver OFF: turn the control knob volume control counter clockwise until it
レシーバーをOFFにする：ノブをカチッとなるまで反時計方向に回す
clicks

音量を調整する：適正な音量になるようにノブを回して調整します。
To adjust the volume: turn the control knob volume control until the volume set has the
desired level.
 音量調整のロックを無効にする：1秒以内に、OFFしてからONにする。
To disable the lock volume: turn off and turn on the receiver within 1 second.
NOTE: turn off and turn on the receiver
備考： レシーバーの ONとOFFについて

1秒以内 → MPR30 は初期化せずに動作を再開します。 within 1 secondMPR30 restarts without the initialization phase

after 1 second MPR30 restarts with complete initialization
1秒後 → MPR30は初期化を伴って起動します。
5
MPR30-IEM User Manual
ON LED インジケーター ON LED indicator
Accessories and Parts
アンテナA
SMA connector Antenna A
Antenna Code label
Audio settings> Pwr. Limit
Rev. 06
On/Off/Volume
control
音量調整
