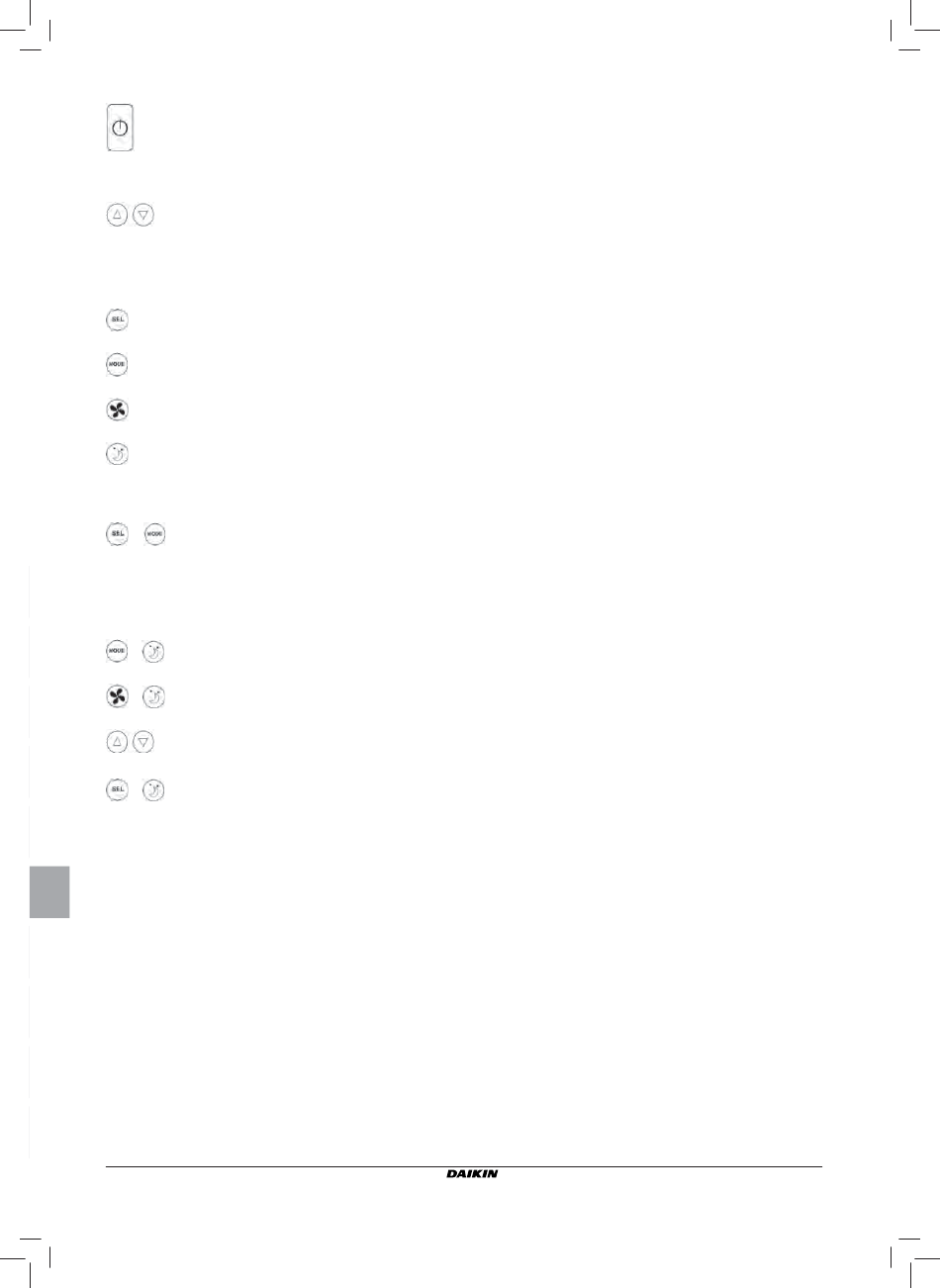

TECLADO (VER FIGURA 3)
Tecla On/Off: ligação/desligamento do termostato.
Durante o procedimento de modifi cação dos
parâmetros, permite voltar ao funcionamento
normal
Teclas Up e Down: modifi cação da temperatura
de regulação do Termostato (Aquecimento: [5.0-
30.0°C], Refrigeração: [10.0-35.0°C]). Durante o
procedimento de modifi cação dos parâmetros são
usados para seleccionar os parâmetros ou modifi car
seus valores
Tecla SEL: na modalidade Aquecimento selecção
da resistência eléctrica como função auxiliar
Tecla Mode: selecção da modalidade de
funcionamento Aquecimento / Refrigeração
Tecla Fan: selecção da velocidade de
funcionamento
Tecla EC: selecção da modalidade Economy
COMBINAÇÕES DE TECLAS ACTIVAS
■ Com termostato em OFF: acesso aos parâmetros de
confi guração da placa (senha=10)
■ Com termostato em ON: visualização momentânea da
temperatura da água (se houver sonda e se ela estiver
correctamente confi gurada através do parâmetro P04) e
do horário defi nido no relógio interno
■ selecção da função Temperatura Mínima
■ selecção desumidifi cação
■ bloqueio/desbloqueio do teclado (senha=99)
■ acesso aos parâmetros de confi guração das faixas horárias
(senha=5)
Qualquer que seja o nível de visualização diferente do normal,
após aproximadamente 2 minutos da última pressão de
qualquer botão do teclado, a tela volta à modalidade de
visualização padrão.
CONFIGURAÇÃO DA PLACA
A placa pode ser confi gurada de acordo com o tipo de ter-
minal/instalação a gerir, através da modifi cação de alguns
parâmetros.
LISTA DOS PARÂMETROS
■ P00 = confi guração do comando (ver "Confi gurações
Previstas") para seleccionar o tipo de terminal a gerir.
■ P01 = tipo de instalação do comando
-000 : no terminal
-001: de parede
■ P02 = endereço Modbus. Para activar a modifi cação
desse parâmetro (excepto o caso de passagem interna
Manual de instalação e de uso
2
entre valores) é necessário desligar e ligar a alimentação
eléctrica no fi nal da programação)
-0: desactivada a comunicação serial
-1-247: slave
-255: master
■ P03 = zona neutra [20-50°C/10]; parâmetro usado em caso
de confi guração com selecção refrigeração/aquecimento
automática, em função da temperatura do ar.
■ P04 = sonda da água:
-0: não prevista
-1: prevista
Com base no valor defi nido será gerido oportunamente o
respectivo alarme da sonda e permissão para a resistência
eléctrica
■ P05 = confi guração uso DIN 1/2
- 0: DIN1 = - DIN2 = -
- 1: DIN1 = - DIN2 = OnOff
- 2: DIN1 = Ver/Inv DIN2 = -
- 3: DIN1 = Eco DIN2 = -
- 4: DIN1 = Ver/Inv DIN2 = On/Off
- 5: DIN1 = Eco DIN2 = On/Off
- 6: DIN1 = Ver/Inv DIN2 = Eco
■ P06 = lógica DIN1:
- 0: [aberta/fechada] = [Refrig./Aquec] = [-/ECO]
- 1: [aberta/fechada] = [Aquec./Refrig] = [ECO/-]
■ P07 = lógica DIN2:
- 0: [aberta/fechada] = [Off/On] = [-/ECO]
- 1: [aberta/fechada] = [Off/On] = [ECO/-]
■ P08 = sonda humidade remota:
- 0: não prevista
- 1: prevista
Dependendo do valor defi nido, será eventualmente gerido
o relativo alarme de sonda.
■ P09 = confi guração DOUT1:
- 0: sem uso
- 1: indicação modalidade de funcionamento
- 2: indicação unidade em refrigeração/aquecimento
- 3: indicação unidade em refrigeração
- 4: indicação unidade em aquecimento
- 5: indicação ON/OFF
- 6: indicação presença alarme sonda
- 7: activação desumidifi cação externa
- 8: activação humidifi cação externa
- 9: indicação de temperatura do ambiente alta
- 10: indicação de temperatura do ambiente baixa
- 11: sem uso
- 12: indicação de temperatura da água baixa
(ver "Confi guração das saídas digitais")
■ P10 = lógica DOUT1:
- 0: sem uso
- 1: indicação modalidade de funcionamento
(ver "Confi guração das saídas digitais")
■ P11 = confi guração DOUT2: como parâmetro P09 só que
para saída digital 2. (ver "Confi guração das saídas
digitais")
■ P12 = lógica DOUT2: como parâmetro P10 só que para saída
digital 2. (ver "Confi guração das saídas digitais")
■ P13 = AJUSTE de humidade relativa do ambiente (ver
"Confi guração das saídas digitais")
■ P14 = confi guração AOUT1/2: confi guração das duas saídas
analógicas 0-a0V, com base no tipo de ventilador (não
modulante ou modulante) e no(s) tipo(s) de válvula(s)
(ON/OFF ou modulantes). Ver "Confi guração das
saídas analógicas" para maiores detalhes.
