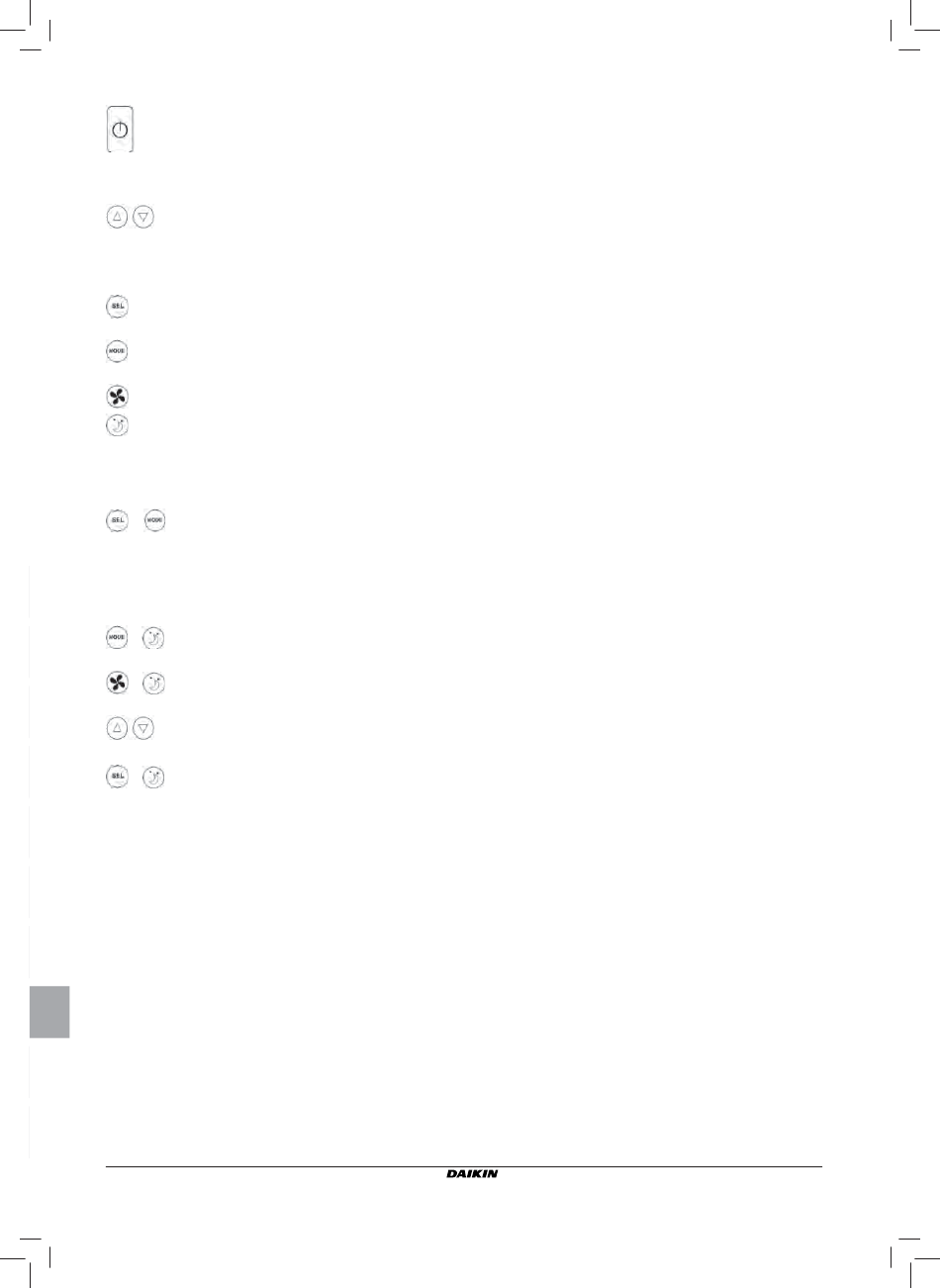

BILLENTYUZET (LÁSD 3. ÁBRA)
On/Off billentyű: termosztát bekapcsolás/
kikapcsolás. A paraméter módosítási folyamat
során lehetővé teszi a rendes működéshez való
visszatérést.
Up és Down billentyuk: a Termosztát szabályozási
hőmérsékletének módosítása (Futés: [5.0-30.0°C],
Hutés: [10.0-35.0°C]). A paraméter módosítási
folyamat során a paraméterek kiválasztásához vagy
azok értékének módosításához kell alkalmazni.
SEL billentyű: a Fűtés üzemmódban az elektromos
fűtőelem segédfunkcióként való kiválasztása.
Mode billentyű: a Fűtés / Hűtés üzemmód
kiválasztása.
Fan billentyű: a működési sebesség kiválasztása.
EC billentyu: Economy (gazdaságos) üzemmód
kiválasztása.
AKTÍV BILLENTYŰ KOMBINÁCIÓK
■ Termosztát OFF pozícióban: hozzáférés a kártya
konfigurációs paramétereihez (jelszó=10)
■ termosztát ON pozícióban: a víz hőmérsékletének
(amennyiben van szonda és az a P04 paraméter alapján
helyesen konfigurálva van) és a belső órán beállított
órabeosztás pillanatnyi megjelenítése
■ :a Minimum Hőmérséklet funkció kiválasztása
■ :párátlanítás kiválasztása
■ :billentyűzet rögzítése/kioldása (jelszó=99)
■ :hozzáférés az idősávok konfigurációs paramétereihez
(jelszó=5)
Bármilyen is legyen a megjelenítési szint, a normál szint
kivételével, a billentyűzet bármelyik gombjának utolsó
benyomásától számított, körülbelül 2 perc eltelte után a kijelző
visszatér a standard megjelenítési módozatba.
KÁRTYA KONFIGURÁCIÓJA
A kártya konfigurálható az irányítandó terminál/berendezés
típusa alapján, néhány paraméter módosítása útján.
LISTA PARAMETRI
■ P00 = vezérlő konfigurációja (lásd "Előírt Konfigurációk") az
irányítandó terminál típusának kiválasztásához.
■ P01 =
a vezérlő beszerelési típusa
-000: terminál felületén
-001: falon
■ P02 =
Modbus cím (ilyen paraméter módosításának aktívvá
tételéhez (kivéve a belső átmenet esetét a értékek
között), le kell kapcsolni és visszakapcsolni a
tápellátást a programozás végén)
BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV
2
-0: a soros kommunikáció letiltva
-1-247: slave
-255: master
■ P03 = semleges zóna [20-50°C/10]; a levegő
hőmérsékletének függvényében, automatikus hűtés/
fűtés átkapcsolással jellemzett konfigurációk esetén
használt paraméter.
■ P04 = Vízszonda
-0: nem előírt
-1: előírt
A beállított érték alapján történik a vonatkozó szonda vészjelző
és az elektromos fűtőelem bekapcsolásának irányítása.
■ P05 = DIN 1/2 használati konfiguráció
-
0: DIN1 = -
DIN2 = -
-
1: DIN1 = -
DIN2 = OnOff
-
2: DIN1 = Nyár/Tél DIN2 = -
-
3: DIN1 = Eco
DIN2 = -
-
4: DIN1 = Nyár/Tél DIN2 = On/Off
-
5: DIN1 = Eco
DIN2 = On/Off
-
6: DIN1 = Nyár/Tél DIN2 = Eco
■ P06 = DIN1 logika:
-
0: [nyitott/zárt] = [Hűtés/Fűtés] = [-/ECO]
-
1: [nyitott/zárt] = [Fűtés/Hűtés] = [ECO/-]
■ P07 = DIN2 logika:
-
0: [nyitott/zárt] = [Off/On] = [-/ECO]
-
1: [nyitott/zárt] = [On/Off] = [ECO/-]
■ P08 = Kihelyezett nedvességmérő szonda
-
0 : nem előírt
-
1 : előírt
A beállított érték alapján valósul meg a vonatkozó szonda
vészjelző irányítása.
■ P09 = DOUT1 konfiguráció:
-
0: semmilyen felhasználás
-
1: működési mód mutató
-
2: Hűtést/fűtést végző egység mutató
-
3: Hűtést végző egység mutató
-
4: Fűtést végző egység mutató
-
5: ON/OFF mutató
-
6: Szonda vészjelzés fennállása mutató
-
7: Külső párátlanító aktiválása
-
8: Külső párásító aktiválása
-
9: Magas környezeti hőmérséklet mutató
-
10: Alacsony környezeti hőmérséklet mutató
-
11: semmilyen felhasználás
-
12: Alacsony vízhőmérséklet mutató
(lásd "A digitális kimenetek konfigurációja")
■ P10 = DOUT1 logika:
-
0: semmilyen felhasználás
-
1: működési mód mutató
(lásd "A digitális kimenetek konfigurációja")
■ P11 = DOUT2 konfiguráció: mint a P09 paraméter, csak a 2.
digitális kimenet számára. (lásd "A digitális kimenetek
konfigurációja")
■ P12 = DOUT2 logika: mint a P10 paraméter, csak a 2.
digitális kimenet számára. (lásd "A digitális kimenetek
konfigurációja")
■ P13 = környezeti relatív páratartalom SET (lásd "A digitális
kimenetek konfigurációja")
■ P14 =
AOUT1/2 konfiguráció: a két 0-10V-os analóg kimenet
konfigurációja a ventillátor típusa (nem modulációs
vagy modulációs) és a szelep/ek típusa (ON/OFF vagy
modulációs) alapján. Bővebb részletekért lásd "Az analóg
kimenetek konfigurációja"-t.
FWEC3
Advanced plus electronic controller
FC66002765
