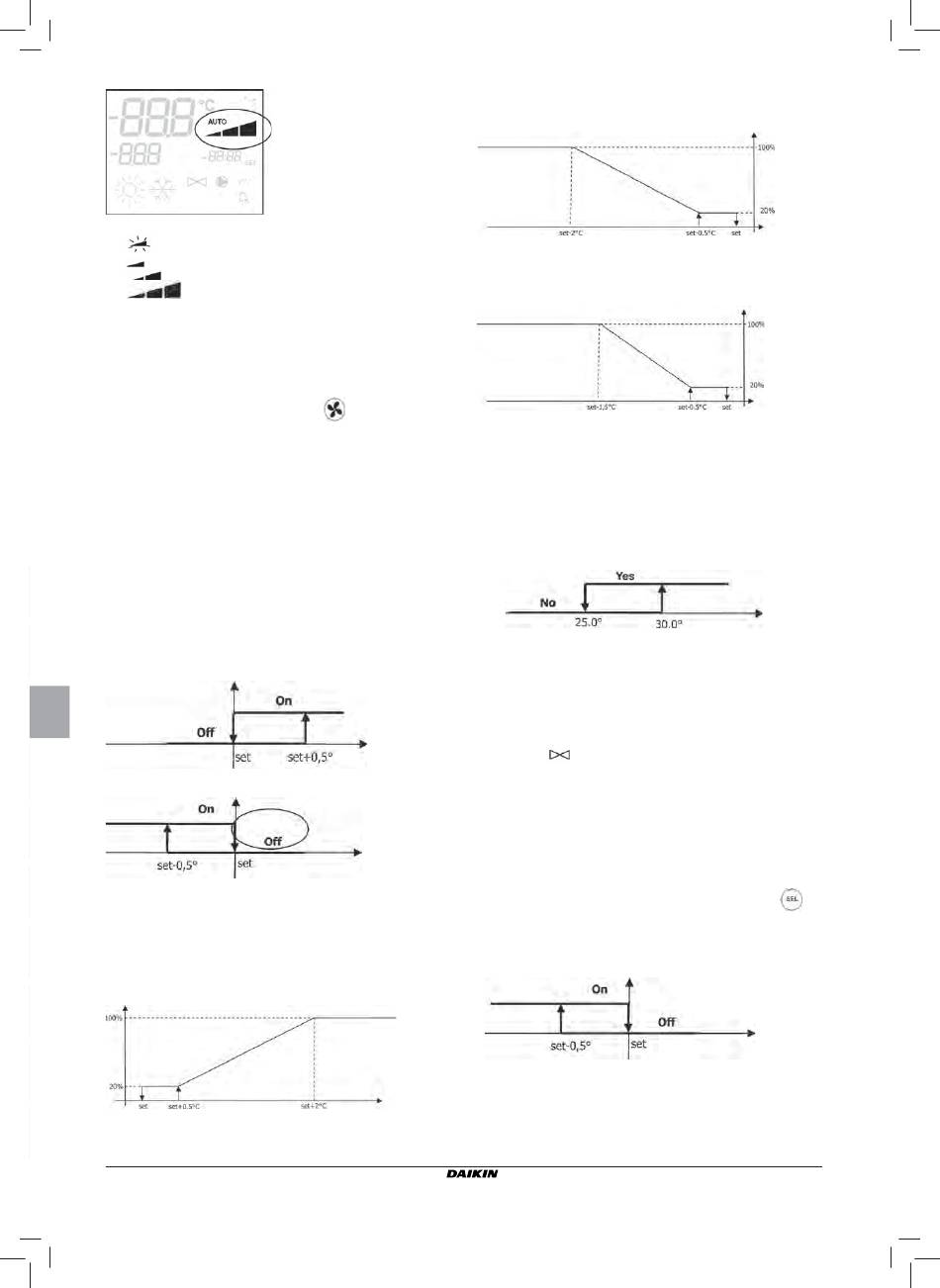

Vit. extra-minimum
■
Vit. minimum
■
Vit. moyenne
■
Vit. maximum
N.B.: Dans le cas de ventilation modulée les quatre symbo-
les indiquent l'intervalle (extra-minimum, minimum,
moyen et maximum) où est positionnée la vitesse de
fonctionnement
N.B.: si la vitesse activée ne correspond pas à la vitesse
sélectionnée par l'utilisateur (cas de forçage), à la pre-
mière pression de la touche Fan
dernière; la pression suivante modifi e la sélection
VANNE
Le contrôleur peut gérer des vannes à 2 ou à 3 voies, de type
ON/OFF (c-à-d entièrement ouverte ou fermée) ou modulan-
tes (l'ouverture de la vanne va de 0% à 100%). Tout comme
dans le cas de la ventilation, il est nécessaire d'accorder toute
l'attention nécessaire à la programmation du paramètre P14
(confi guration des sorties analogiques) en fonction du type de
vannes effectivement présentes sur l'appareil, de telle sorte
que la commande active la bonne logique de réglage.
1. ACTIVATION AIR
A. VANNE ON/OFF
L'ouverture de la vanne est commandée en fonction du setpoint
de service et de la température de l'air
RAFRAÎCHISSEMENT
CHAUFFAGE
B. VANNE MODULANTE
L'ouverture de la vanne est commandée en fonction du setpoint
de service et de la température de l'air. La logique de régulation
de l'ouverture est indiquée sur les diagrammes suivants.
RAFRAÎCHISSEMENT
OUVERTURE (%)
Manuel d'installation et d'utilisation
10
CHAUFFAGE AVEC CONFIGURATIONS À 3 VITESSES
CHAUFFAGE AVEC CONFIGURATIONS À 4 VITESSES
est affi chée cette
2. ACTIVATION EAU
Le contrôle de la température de l'eau pour activer l'ouverture
est prévu uniquement dans les confi gurations avec vannes à 3
voies et résistance électrique. Avec ces confi gurations le con-
trôle de la température est effectué dans les cas suivants:
■ Chauffage avec résistance: le fonctionnement de la
résistance comporte un forçage de la ventilation. Il est
donc nécessaire d'éviter le passe d'eau trop froide dans
l'unité.
■ Post ventilation due à l'extinction de la résistance: mainte-
nue jusqu'à l'échéance du temps établi même si la modalité
de fonctionnement est modifi ée. Durant la post-ventilation
la fonction eau coïncide avec la fonction ventilation.
MONITEUR
L'indication de vanne activée sur le moniteur est donnée par
TEMPÉRATURE AIR
le symbole
RESISTENZA ELETTRICA
RÉSISTANCE ÉLECTRIQUE
La résistance électrique est un dispositif ayant la fonction
d'appoint dans la phase de chauffage.
TEMPÉRATURE AIR
SÉLECTION
Si prévue par la confi guration, la résistance peut être sélec-
tionnée en mode chauffage à l'aide de la touche Sel
ACTIVATION
La résistance électrique sélectionnée par l'utilisateur est activée
par le thermostat en fonction de la température ambiante
N.B.: l'activation comporte une ventilation forcée
Température
ambiante
OUVERTURE (%)
Température
ambiante
OUVERTURE (%)
Température
ambiante
TEMPÉRATURE
EAU
TEMPÉRATURE
AIR
