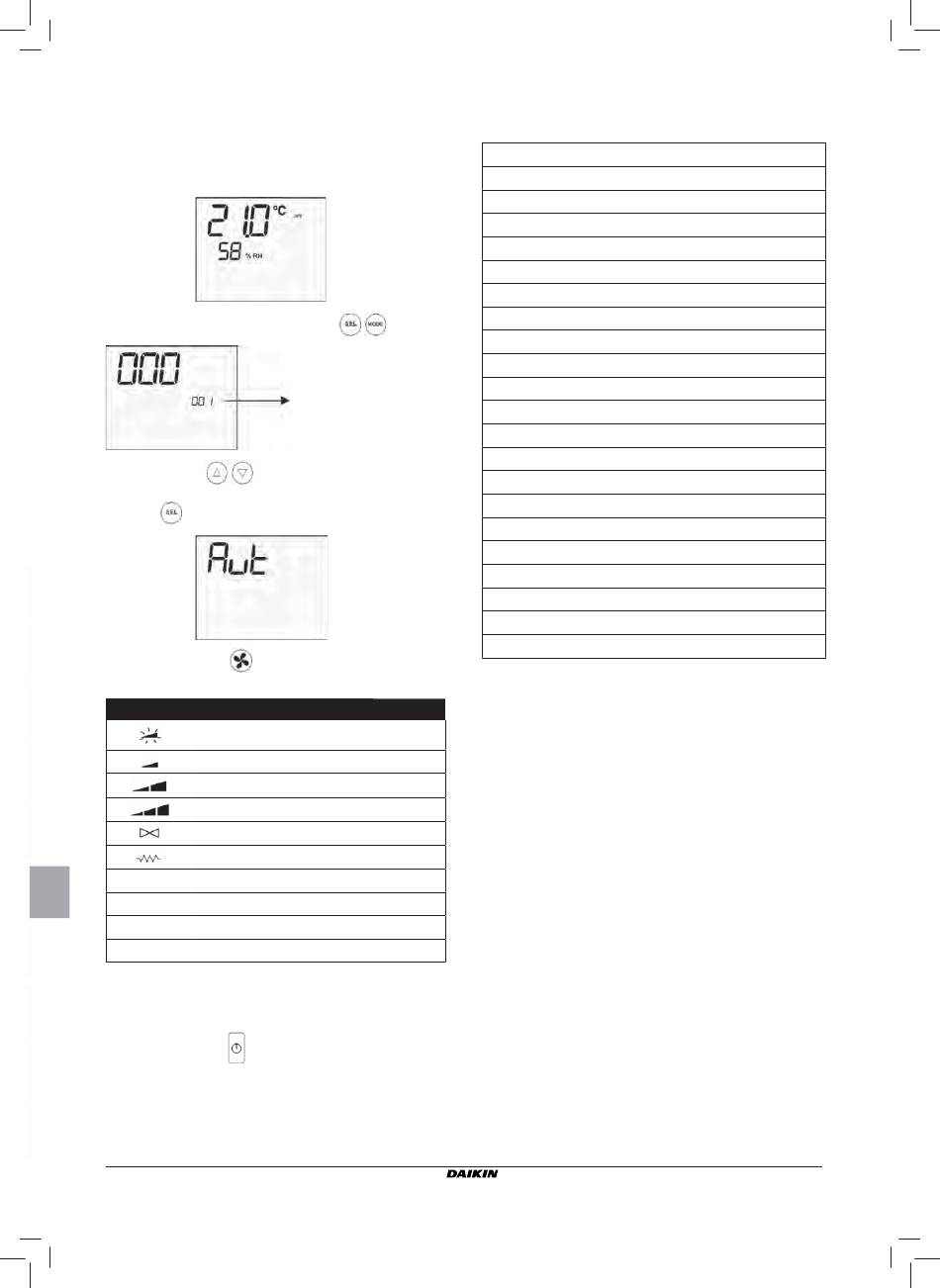

PROCEDIMENTO DE AUTODIAGNÓSTICO
Esse procedimento permite verifi car o funcionamento correcto
de cada saída do próprio comando.
Para fazer esse procedimento, siga as indicações apresen-
tadas abaixo:
-
Coloque o termostato em Off
■ pressione simultaneamente as teclas
■ Use as teclas
para modifi car o valor do monitor
até o valor de senha para o autodiagnóstico (030) e pres-
sione
. Aparecerá a seguinte tela:
■ pressione a tecla
para ligar, em seguida, as várias
saídas do termostato.
Símbolo
Accionamento
Vel. supermínima
Velocidade mínima
Velocidade média
Velocidade máxima
Válvula
Resistência / Segunda válvula
CO1
Saída digital 1
CO2
Saída digital 2
AO1
Saída analógica 1 = 10V
AO2
Saída analógica 2 = 10V
É possível verifi car, uma por uma, as saídas do controlo
electrónico, a observar o respectivo componente (válvula,
ventilador...) ou verifi cando a presença da tensão de 230 V
nos bornes correspondentes.
■ pressione a tecla
para sair do procedimento de au-
todiagnóstico (Após alguns minutos o termostato sairá
automaticamente, de todo modo).
Manual de instalação e de uso
16
nível 1: inserção da senha
Bornes
N-V0
N-V1
N-V2
N-V3
N-Vc
N-Vh
C012-C01
C012-C02
COM-101
COM-102
PLACA ELECTRÓNICA (FIGURA 6)
na qual
Válvula
Vc
Vh
Válvula Calor / Resistência
Vel. supermínima
V0
Vel. mínima
V1
Vel. média
V2
Vel. máxima
V3
Neutro
N
Fase
L
Terra
PE
RS 485
A-B-GND
Sonda humidade remota
SU
Sonda da água
SW
Sonda do ar remota
SA
Saída 0-10V 1
101
Comum saídas 0-10V
COM
102
Saída 0-10V 2
Saída digital 2
DO2
Saída digital 1
DO1
CO12
Comum saídas digitais
Entrada dig. 1
DI1
Comum Dl1-2
CI12
Entrada dig.2
DI2
Nota:
■ para ligações de potência use um cabo com bitola de 1
mm
2
■ para entradas digitais use um cabo do tipo AWG 24
■ para extensões de sondas e RS485 use um cabo blindado
do tipo AWG 24
FWEC3
Advanced plus electronic controller
FC66002765
