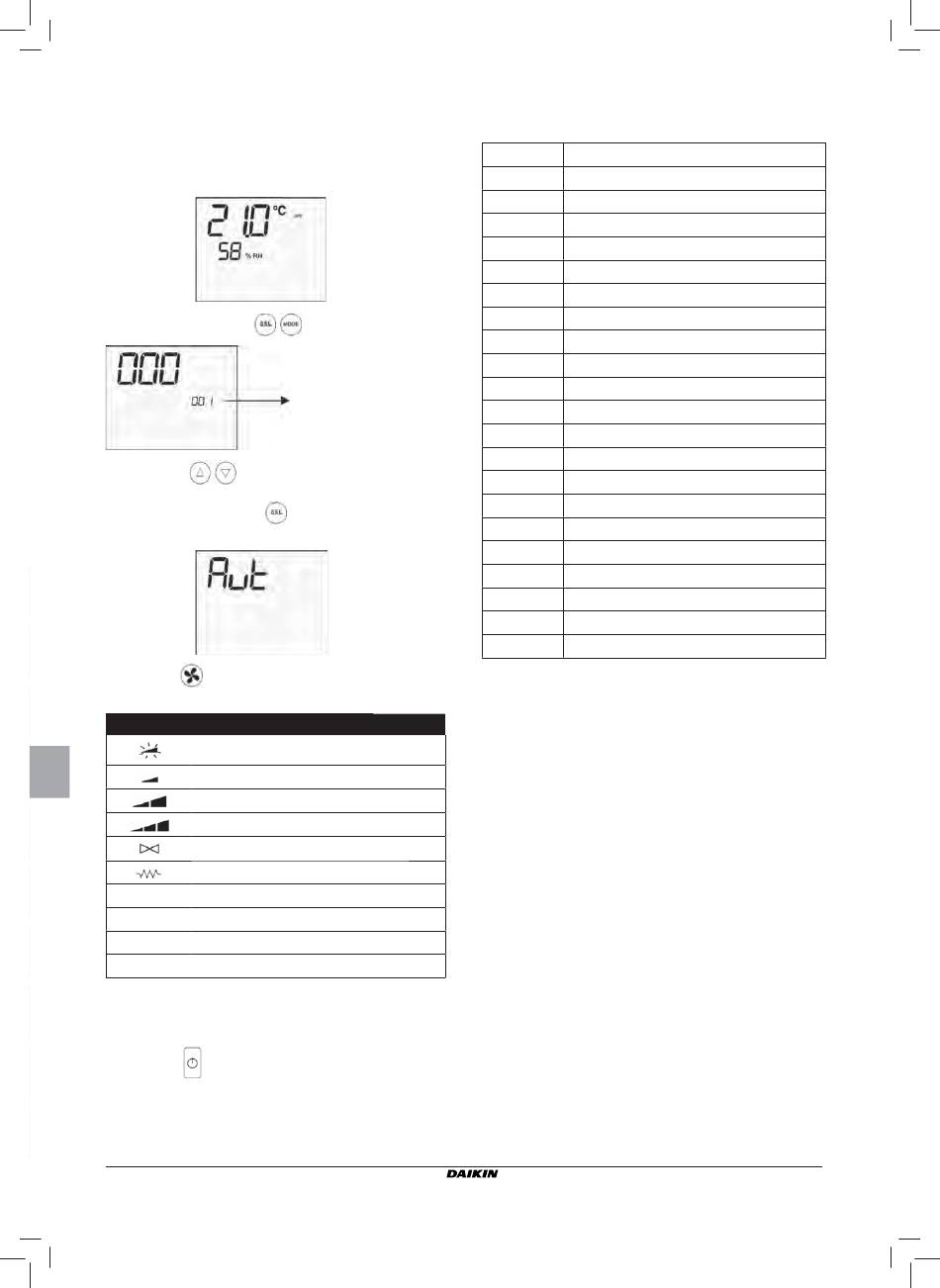

ELBSTDIAGNOSEPROZEDUR
Mit dieser Prozedur kann das einwandfreie Funktionieren der
einzelnen Ausgänge der Steuerung überprüft werden.
Zum Ausführen der Prozedur den nachstehenden Angaben
folgen:
■ Den Thermostaten auf Off stellen
■ gleichzeitig die Tasten
■ die Tasten
benutzen, um den Wert Displaywert
zu verändern, bis das Passwort für die Selbstdiagnose
(030) erreicht ist, dann
Bildschirmseite angezeigt:
■ Die Taste
drücken, um nacheinander die verschiede-
nen Ausgänge des Thermostaten einzuschalten.
Simbolo
Azionamento
superminimale Geschw.
Minimale Geschwindigkeit
Mittlere Geschwindigkeit
Maximale Geschwindigkeit
Ventil
Widerstand / zweites Ventil
CO1
Digitalausgang 1
CO2
Digitalausgang 2
AO1
Analogausgang 1 = 10V
AO2
Analogausgang 2 = 10V
Man kann die Ausgänge der Steuerelektronik einzeln über-
prüfen, indem man die entsprechende Komponente (Ventil,
Ventilator, ...) beobachtet oder das Anliegen einer Spannung
von 230 V an den entsprechenden Klemmen kontrolliert.
■ Die Taste
drücken, um die Selbstdiagnoseprozedur
zu verlassen (nach einigen Minuten verlässt sie der Ther-
mostat aber auch automatisch).
Installations- und Bedienungsanleitung
16
drücken.
Stufe 1: Passworteingabe
drücken. Es wird folgende
Morsetti
N-V0
N-V1
N-V2
N-V3
N-Vc
N-Vh
C012-C01
C012-C02
COM-101
COM-102
PLATINE (ABBILDUNG 6)
wobei
Ventil
Vc
Vh
Warmwasserventil / Widerstand
Superminimale Geschw.
V0
Minimale Geschw.
V1
Mittlere Geschw.
V2
Maximale Geschw.
V3
Mittelleiter
N
Phase
L
Erde
PE
RS 485
A-B-GND
Externe Feuchtigkeitssonde
SU
Wassersonde
SW
Externe Luftsonde
SA
Ausgang 0-10V 1
101
Gemeinsamer Leiter Ausgänge 0-10V
COM
102
Ausgang 0-10V 2
Digitalausgang 2
DO2
Digitalausgang 1
DO1
CO12
Gemeinsamer Leiter Digitalausgänge
Digitaleingang 1
DI1
Gemeinsamer Leiter DI1-2
CI12
Digitaleingang 2
DI2
Ainm.:
■ Für Leistungsanschlüsse Kabel mit einem Querschnitt von
benutzen.
1 mm
2
■ Für Digitaleingänge Kabel vom Typ AWG 24 benutzen.
■ Für Sondenverlängerungen und RS485 Abschirmkabel
vom Typ AWG 24 benutzen.
FWEC3
Advanced plus electronic controller
FC66002765
