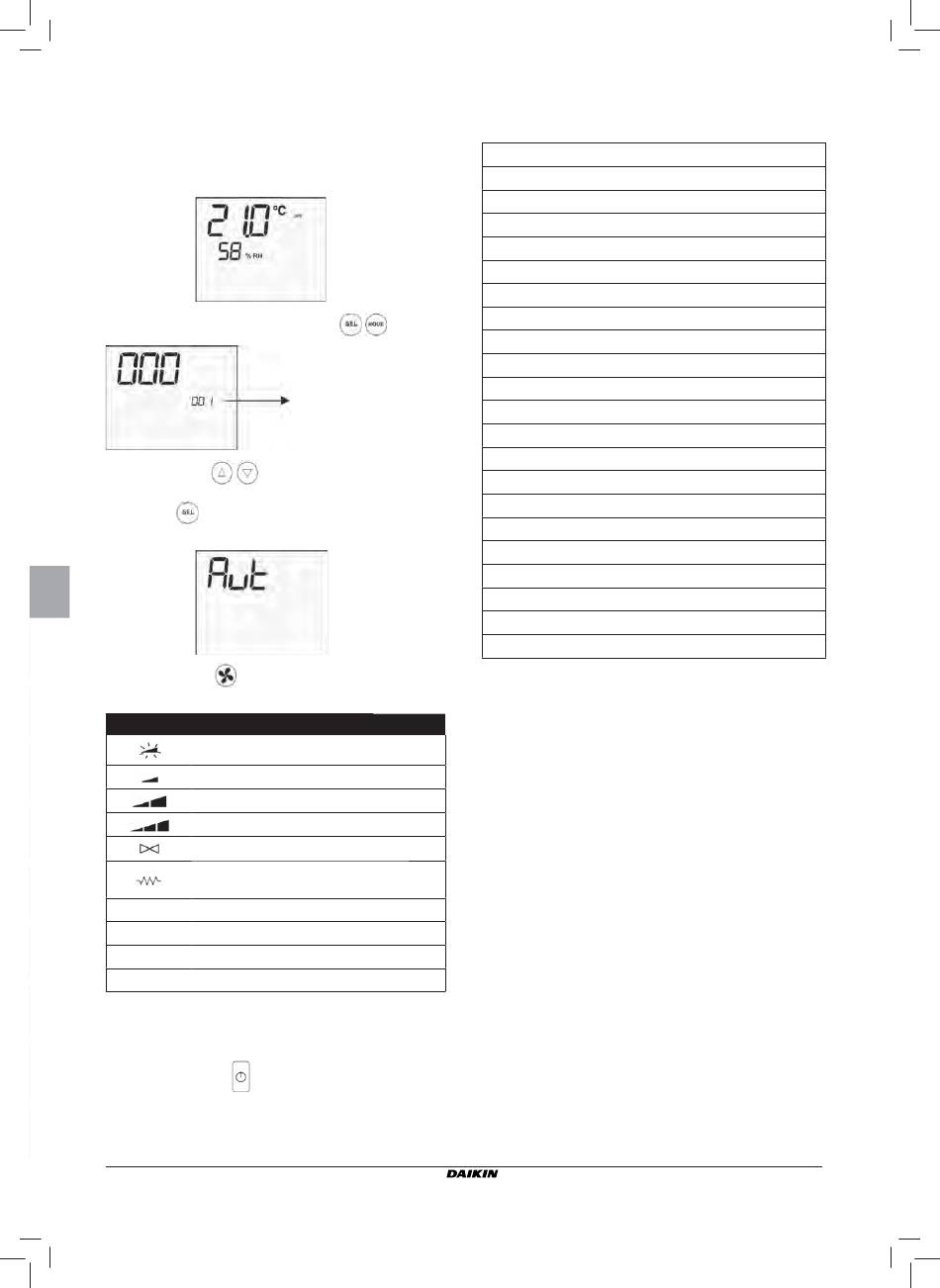

PROCEDURA DI AUTODIAGNOSI
Tale procedura permette di verifi care il corretto funzionamento
delle singole uscite del comando stesso.
Per eseguire tale procedura seguire le indicazioni sotto
riportate:
■ Mettere in Off il termostato
■ Premere contemporaneamente i tasti
■ Utilizzare i tasti
per modifi care il valore del display
fi no al valore di password per la autodiagnosi (030) e
premere
.
Verrà visualizzata la seguente schermata:
■ Premere il tasto
per accendere in successione le varie
uscite del termostato.
Simbolo
Azionamento
Velocità superminima
Velocità minima
Velocità media
Velocità massima
Valvola
Resistenza
Seconda valvola
CO1
Uscita digitale 1
CO2
Uscita digitale 2
AO1
Uscita analogica 1 = 10V
AO2
Uscita analogica 2 = 10V
È possibile verifi care, una ad una, le uscite del controllo
elettronico osservando il relativo componente (valvola,
ventilatore..) o verifi cando la presenza di una tensione di 230
V ai morsetti corrispondenti.
■ premere il tasto
per uscire dalla procedura di
autodiagnosi (dopo alcuni minuti il termostato uscirà
automaticamente comunque).
Manuale d'installazione e d'uso
16
livello 1: inserimento password
Morsetti
N-V0
N-V1
N-V2
N-V3
N-Vc
N-Vh
C012-C01
C012-C02
COM-101
COM-102
SCHEDA ELETTRONICA (VEDI FIGURA 6)
Dove
Valvola
Vc
Vh
Valvola Caldo / Resistenza
Vel.superminima
V0
Vel. minima
V1
Vel. media
V2
Vel. massima
V3
Neutro
N
Fase
L
Terra
PE
RS 485
A-B-GND
Sonda umidità remota
SU
Sonda acqua
SW
Sonda aria remota
SA
Uscita 0-10V 1
101
Comune uscite 0-10V
COM
102
Uscita 0-10V 2
Uscita digitale 2
DO2
Uscita digitale 1
DO1
CO12
Comune uscite digitali
Ingresso dig.1
DI1
Comune DI1-2
CI12
Ingresso dig.2
DI2
N.B.:
■ Per collegamenti di potenza utilizzare cavo sezione 1 mm
■ Per ingressi digitali utilizzare cavo tipo AWG 24
■ Per prolungamenti sonde e RS485 utilizzare cavo
schermato tipo AWG 24
2
FWEC3
Advanced plus electronic controller
FC66002765
